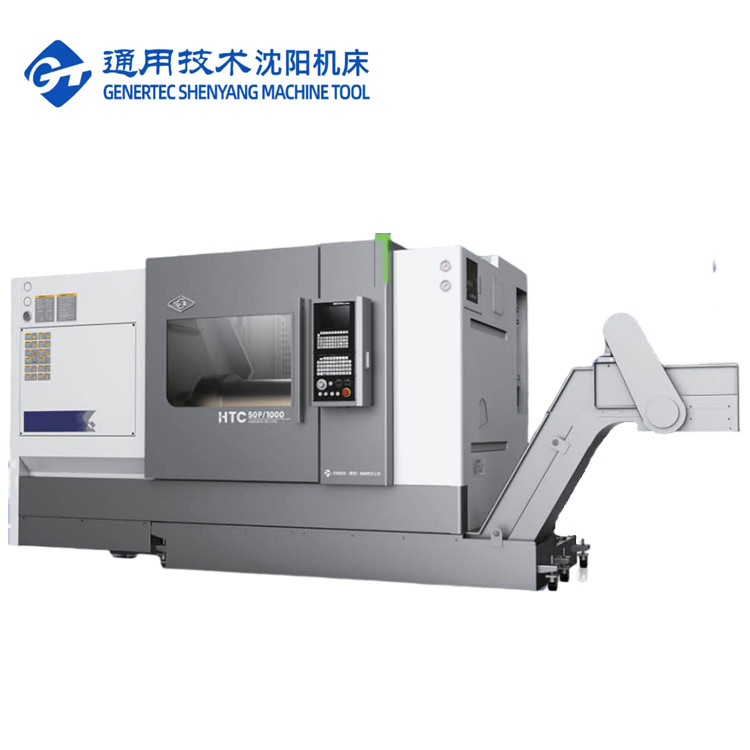

SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트

SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트

중량 CNC 톱니 회전 센터

HTC 50t 슬랜트 베드 CNC 라트

75도 기울기 침대 CNC 톱니

원래 장소:

중국

브랜드 이름:

SMTCL

인증:

CE ISO certification

모델 번호:

HTC63Q

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
브랜드 이름:
SMTCL
모델 번호:
HTC63Q
핵심 단어:
CNC 회전 센터, 경사 침대 CNC 선반
맥스. 절단 직경:
φ600/φ630
최대 절단 길이:
1000/1500/2000/3000
맥스. 베드 위에서 흔들리세요:
Φ700
Max.swing DIA.OVER BED GAP:
Φ600
주축 구경 지름:
φ150

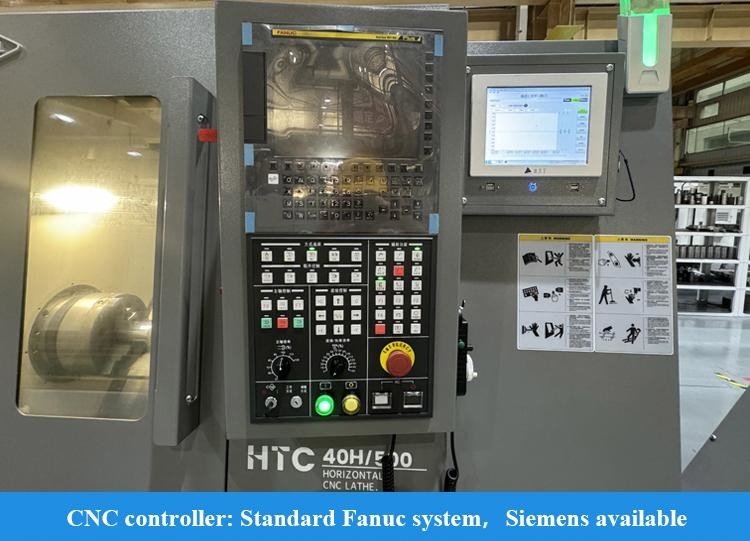

CNC 제어 시스템:
GSK/FANUC/SIEMENS
지불 및 배송 조건
최소 주문 수량
1
포장 세부 사항
나무 상자, 주석 트렁크, 다른 내항성이 있는 포장
배달 시간
45-60 일
지불 조건
T/T, L/C, Western Union
공급 능력
달 당 50개 세트
제품 설명

SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 0

제품 설명:

SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트
HTC63Q는 주목할만한 장점을 가진 제품입니다. 그것은 고강도 침대 구조를 가지고, 가공의 안정성을 보장합니다.조작이 편리하고 높은 정밀도를 갖추고 있습니다.효율적인 스핀드 시스템은 가공 효율을 크게 향상시키는 고속 절단을 가능하게합니다. 다양한 샤프트 및 디스크 부품의 가공에 적합합니다.그리고 복잡한 프로세스를 정확하게 처리할 수 있습니다.그것은 기계 가공에 대한 신뢰할 수있는 선택입니다.

제품 특징:

1높은 정밀도

◆ 고정확 한 나사 와 안내 레일
◆ 고 정밀 스핀들 베어링
◆ 공정 표준 의 정량화
◆ 고정밀 한 격자 룰러
2높은 효율성
시스템 모듈 코드 적용
◆ 지능형 생산을 가능하게 하는 완전한 기능적 구성
◆ 고효율의 세이버 타워
◆ 고성능,중량 절단 스핀들
3고직성
◆ 고품질 의 철조 침대 등
◆ 키 castings: 길게 뻗은 침대 옆 상자
◆ 높은 힘 과 높은 토크 스핀 들
◆ 고직성 도구 탑
제품 세부 사항:
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 1

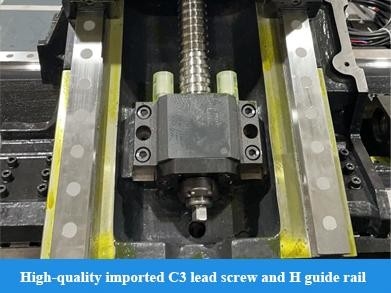

고정도 나사 및 가이드 레일

그것은 고품질의 수입 C3 등급 나사 및 H 등급 안내 레일을 사용하고 우수한 작동 정확성을 달성하기 위해 직접 서보 모터에 의해 구동됩니다.
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 2

고정도 스핀들 실린더 롤러 베어링

고품질의 수입 P4 등급 실린더 롤러 베어링을 채택하고 고정도 스핀드와 협력하여 우수한 회전 정확도를 달성합니다.
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 3

고속 2축

두 축은 수입 나사를 사용 하 고 기계 도구의 빠르고 안정적인 작동을 보장 하기 위해 사전 스트레칭 기술을 사용
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 4
기능적 구성이 완료되어
지능형 생산

고정 휴식, 하위 스핀들, 서보 꼬리 스톡 및 Y 축과 같은 다른 모듈 구성
다른 작업 조각 요구 사항에 따라 선택적일 수 있습니다. 작업 조각의 다중 순서 처리를 실현 할 수 있으며 또한 작업 조각 측정, 도구와 장착 할 수 있습니다.
세터, 자동화 모듈 등으로 작업 효율성을 향상시킵니다.
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 5
작은 스핀드 꼬리 스톡
그것은 작은 스핀들 구조 tailstock, 그리고 내부에 설치 된 톱니 롤러와 장착되어 있습니다
라이어링 및 각면 접촉 구슬 라이어링은 꼬리 끝의 절단 경직성을 향상시키고 긴 축 부품의 절단 효과를 보장합니다.
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 6
고강도 침대
침대는 45° 기울기 침대로, 내부에 최적화되고 강화된 리버 구조가 있습니다. 그것은 고품질의 가루로 한 조각으로 버립니다. 전체 축은 단단한 철도 구조를 채택합니다.역학적 딱딱성을 효과적으로 향상시키는침대와 머리의 사이의 결합은 두 번 휴식 표면으로 긁어지고 닦아지며 전체 기계의 절단 경직성을 더욱 향상시킵니다.
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 7

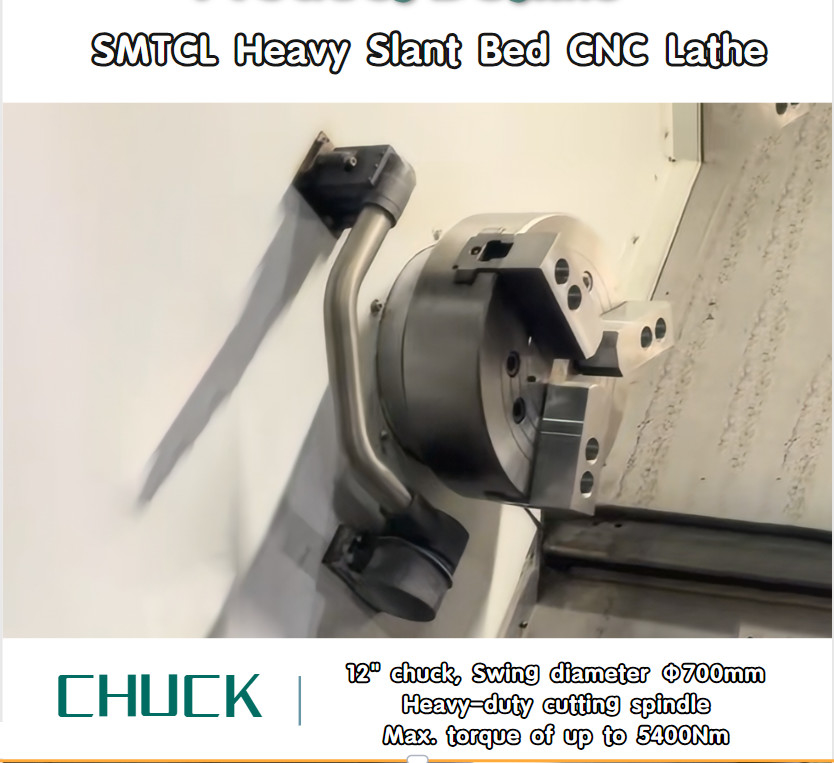

고성능, 중량 절단 스핀들
고전력 모터는 최대 토크를 가진 무거운 용량 절단 스핀드와 결합
최대 5400Nm의 절단 깊이와 한쪽에서 10mm 이상의 절단 깊이로 절단 효율을 향상시킵니다.
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 8
고직성 스핀들
큰 팽창 주축 구성 요소는 채택
수입된 두 줄의 실린더 롤러 베어링과 각접촉의 복합지구
앞과 뒷쪽에 구슬 굴착이 있어 스핀드의 딱딱함과 토크가 증가합니다.
그리고 스핀드의 훌륭한 무거운 절단 효과를 달성합니다.
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 9

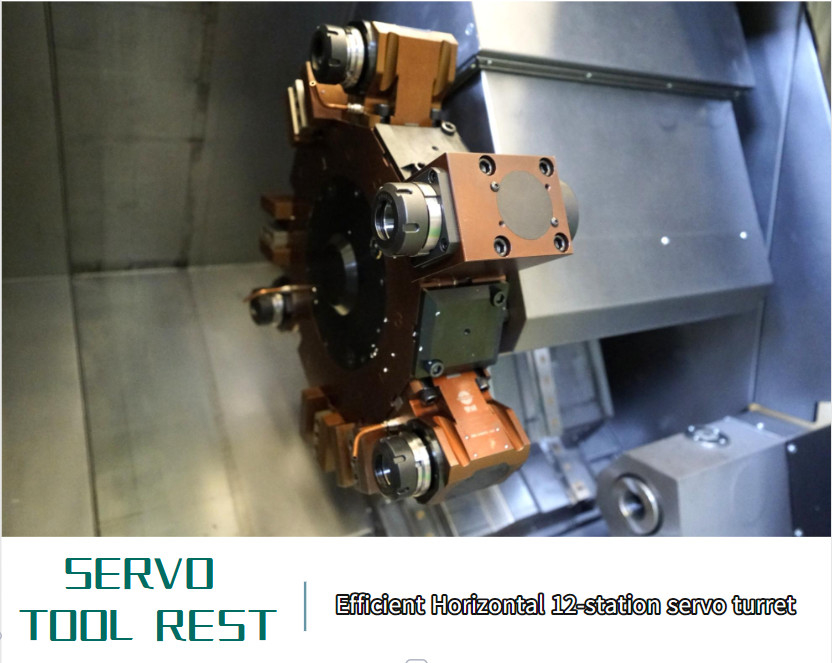

효율적인 서보 타워

고효율의 서보 모터는 커터 헤드의 정확한 인덱싱을 제어하기 위해 채택되며, 강력한 유지를 보장합니다.
처리 능력과 높은 속도 작동 하에 안정적인 도구 변경 성능. 가장 빠른 도구 변경은 단지 0.4s, 즉 빠르고
높은 처리 효율을 가지고 있습니다.

제품 파라미터:
부문
단위
HTC63Q
최대 절단 다이아몬드
mm
Φ600/Φ630
최대 절단 길이가
mm
1000/1500/2000/3000
맥스, 다이아노스를 윙크해 침대 위로
mm
Φ700
최대. 다이아노를 흔들고 침대 틈을 넘기
mm
Φ600
스핀들


스핀드 코 모델
-
A2-11
앞 베어링 내부 다이어
mm
Φ160
스핀드 톱니와 구멍 크기

1:20;Φ150
스핀들 구멍의 다이아몬드
mm
Φ104
맥스. 바 디아.
mm
Φ85
표준 차크 다이어.
인치
12인치
스핀드 속도 범위
r/min
35-2000년
스핀드 최대 토크
Nm
1250
스핀드 속도 시리즈

기계식 2단속기
주 엔진 출력 전력 연속/30분
kW
20/30
X/Z 축
X축 고속 경사 속도
mm
15
Z축 고속 경사 속도
mm
15
X축 이동
mm
320
Z축 이동
mm
1010/1600/2100/3100
Tailstock
꼬리동물 여행
mm
900/1400/1900/2900
Tailstock 드라이브 방법

썰매 견인
꼬리잡이 장갑 여행
mm
150
Tailstock sleeve dia. 꼬리 스톡 장갑.
mm
Φ120
꼬리 톱니 톱니 구멍

모스 5#
도구탑
도구탑 형태

12역 수평 서보 타워
중앙 높이
mm
160
도구 크기
mm
32X32
가까운 도구를 선택할 수 있다면
mm
최대 부하량
디스크 작업 부품
1kg
800
셰프 작업재
1kg
1300
다른 것
스핀들 중심과 바닥 사이의 거리는
mm
1085.5
기계 무게
1kg
7000/8500/10000/12500

우리 서비스:

고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.

2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
우리 를 선택 하는 이유:
◆ 최고 품질 의 감각, 고객 의 요구 가 우선
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
우리 에 관한 것:
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 10
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
SMTCL와 SYMG 그룹80년 이상의 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
우리 공장:
SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 11
전시회:

SMTCL 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 수평 CNC 라트 12

FAQ:

Q1. 당신은 무역 회사 또는 제조 회사입니까?

우리는 제조 회사입니다.
Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.
Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
Q4: 보증 조건은 무엇입니까?
우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.
Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
Q6: 왜 당신 회사를 선택하셨나요?
전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.
Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이런 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
