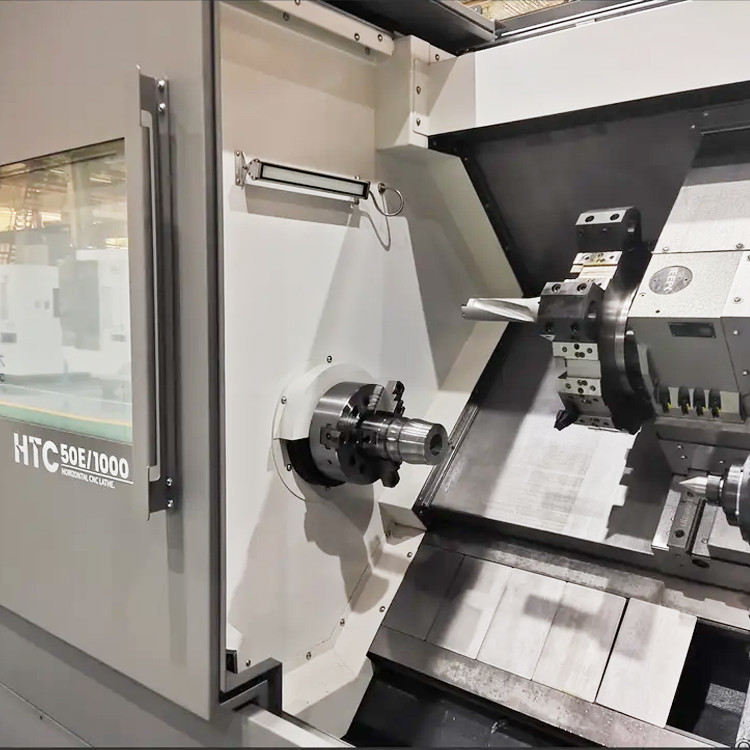

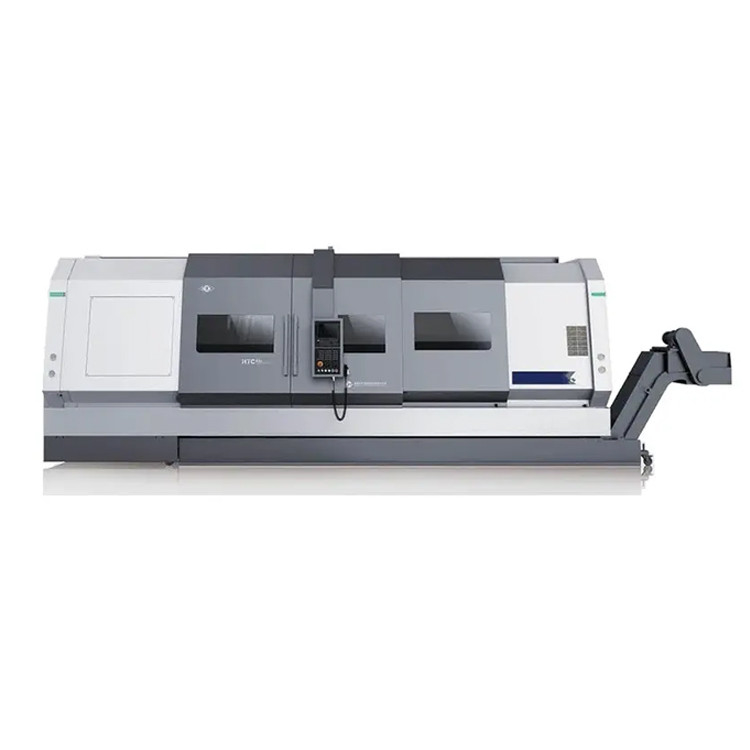

SMTCL 75도 회전 센터 HTC63t 슬랜트 베드 CNC 라트 Heavy Duty 수평 CNC 라트 기계
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HTC 63t |
|---|---|---|---|
| CNC 제어 시스템: | GSK/FANUC/SIEMENS | CNC인지 아닌지: | CNC |
| 키워드: | 중심으로 돌고, 기울어진 침대 CNC 턴 | 애플리케이션: | 다목적 금속 가공 |
| 맥스. 침대 위로 스윙: | Φ900 | 맥스. 절단 직경: | Φ3500 |
| 최대 절단 길이: | 1000/1500/2000/2500/3500 | 주축 구경 지름: | φ130 |
| 강조하다 |
턴 센터 슬랜트 베드 CNC 라트,75도 수평 기울기 베드 라트,중량 CNC 턴 프레싱 머신 |
||
제품 설명
제품 설명:

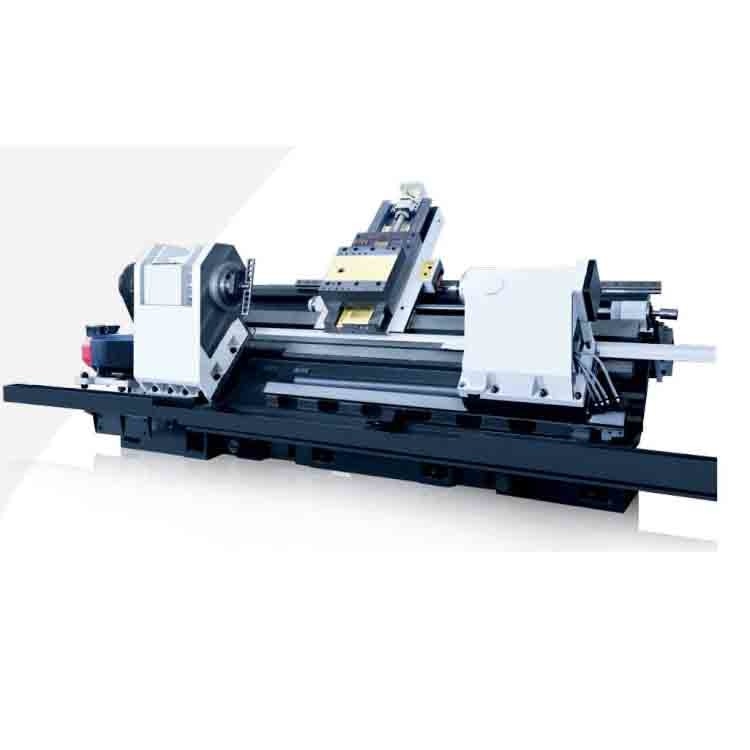

제품 특징:
기계 작동 및 절단 도중 진동을 효과적으로 제거하고 신뢰성을 향상시키고
고객들이 지속적이고 안정적인 처리 품질을 얻을 수 있도록 유지합니다.
|
항목
|
UNIT
|
HTC63t 시리즈
|
|
맥스, 침대 위로 돌라
|
mm
|
Φ900
|
|
맥스. 차에 돌라
|
mm
|
Φ630
|
|
최대 절단 지름 (디스크/아치)
|
mm
|
Φ750/Φ630
|
|
최대 절단 길이
|
mm
|
1000/1500/2000/3000/3500
|
|
스핀들 구멍 지름
|
mm
|
Φ130
|
|
스핀드 코의 형태
|
|
A2-11
|
|
막대기를 가로지르는 최대 지름
|
mm
|
Φ115
|
|
주요 모터 전력 (연속 / 30분)
|
kw
|
30/37
|
|
스핀드 속도 범위 / 최대 출력 토크
|
r/min
|
(기계 2단계) 20~2000 / 2456
|
|
턱 지름
|
인치
|
15
|
|
X축의 최대 이동량
|
mm
|
410
|
|
Z축의 최대 이동
|
mm
|
1100/1600/2100/3100/3600
|
|
빠른 속도 (X축)
|
m/min
|
12/15/;12/15
|
|
빠른 속도 (Z축)
|
m/min
|
12/12/12
|
|

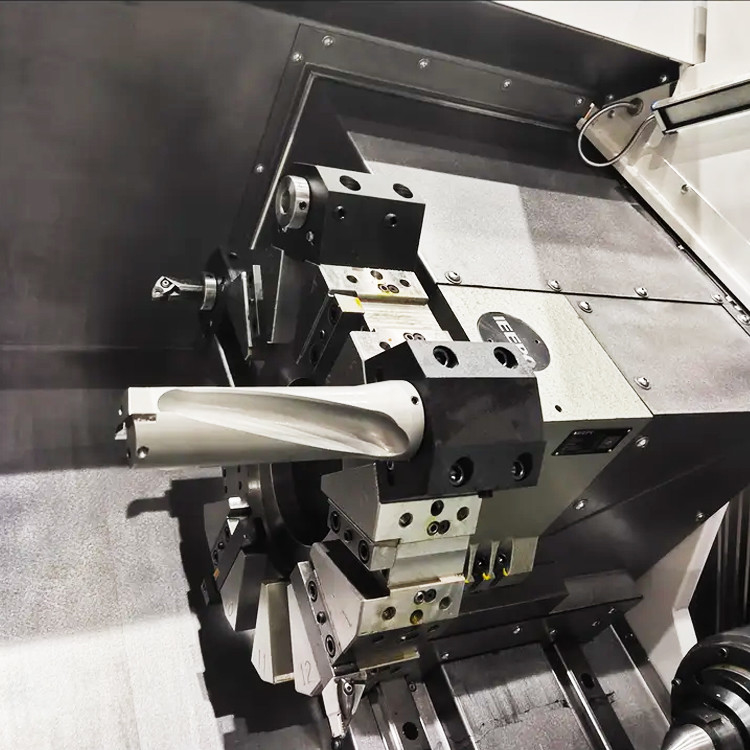

도구탑의 형태
|
|
수평 12 위치 타워
|
|
도구 턱의 크기
|
mm
|
32X32/Φ50
|
|
위치 정확성 (X축)
|
mm
|
0.013
|
|
위치 정확성 (Z축)
|
mm
|
00.020/0.022/0.030/0.040/0.044
|
|
위치 변경 정확성 (X축)
|
mm
|
0.006
|
|
위치 변경 정확성 (Z축)
|
mm
|
0008/0.012/0.015/0.018
|
|
가공 정확성
|
|
IT6
|
|
디스크 작업 조각의 최대 무게
|
1kg
|
500
|
|
셰프트 작업 조각의 최대 무게
|
1kg
|
2000
|
|
기계의 무게
|
1kg
|
22000/25000/2000/28000/320000/35000
|
|
기계의 전체 차원 (LxWxH)
|
mm
|
7400x2800x23130;7800x2800x3130; 8200x2800x3130;9000x2800x3130
|
산업 적용:
작업 부품 예: 가이드 수갑
작업 부품 예: 중형 500 실린더
작업 부품 예: 드라이브 축
작업 부품 예: RE2B 축
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
