원래 장소:
중국
브랜드 이름:
HD
인증:
CE ISO certification
모델 번호:
M1463
제품 설명:

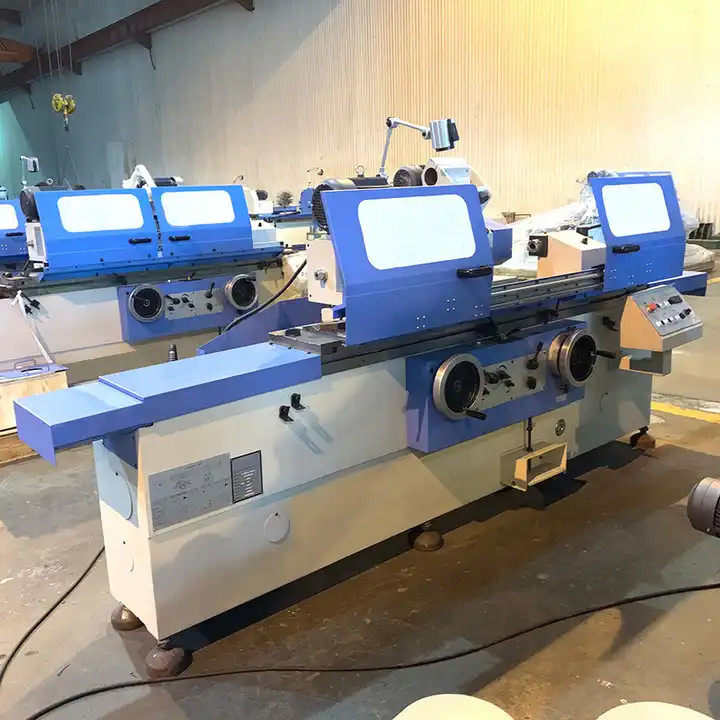

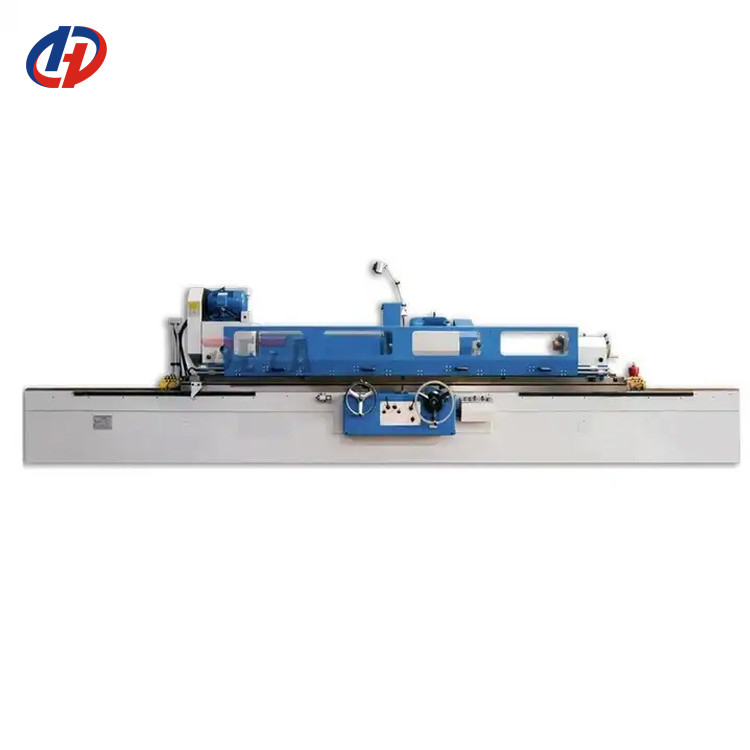

이 시리즈는 일반적인 외부 밀링 기계의 기초에 있는 내부 밀링 도구로 장착되어 있습니다.원통형 또는 피침형 회전체의 외부 원형 또는 내부 구멍을 깎는 데 적합합니다.헤드 프레임은 단계없는 속도 조절을 실현하기 위해 주파수 변환기를 채택합니다.내부 및 외부의 피침 모양의 작업 조각의 턱 썰기에 적응하기 위해 시계 반대 방향으로 90도 내의 모든 각도에서 조절할 수 있습니다..
제품 특징:

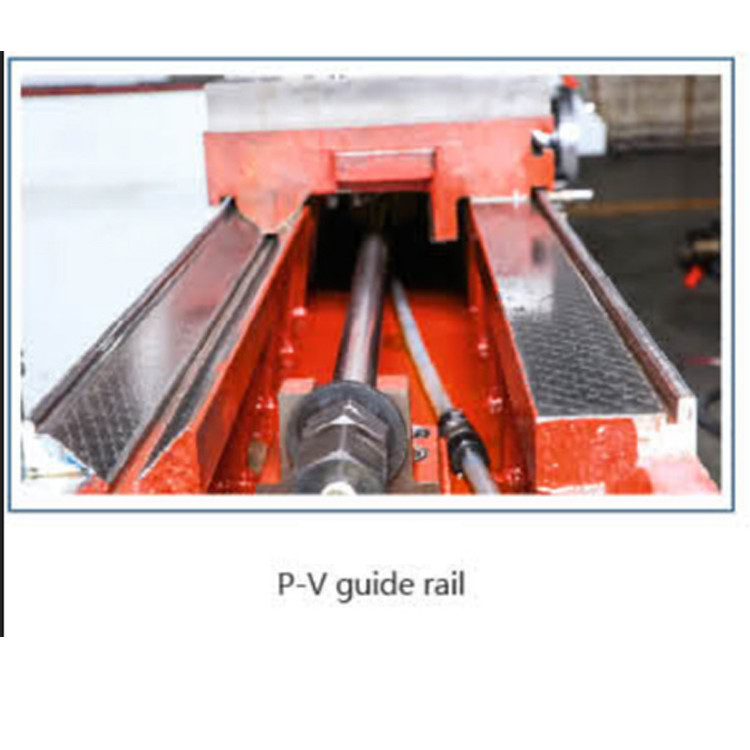

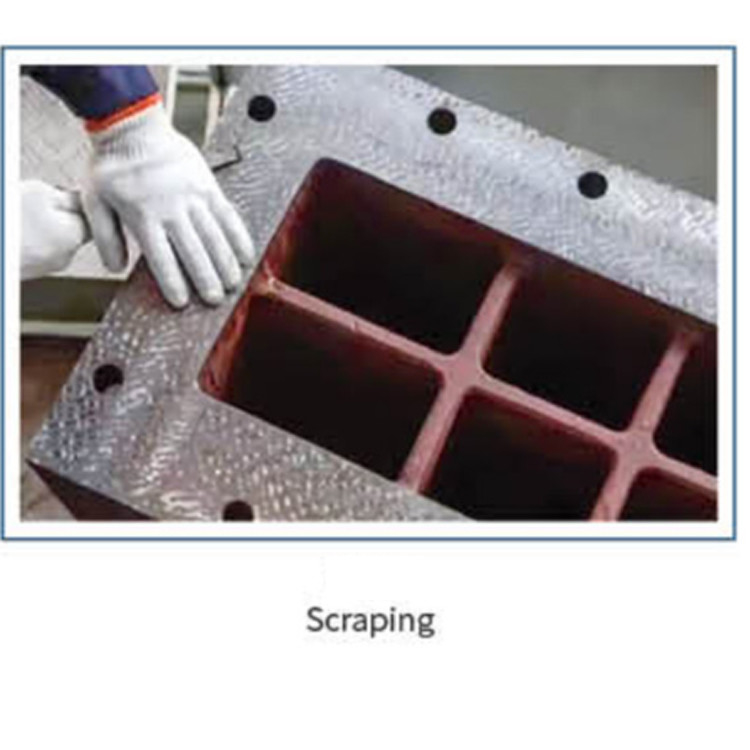

1좌측 및 우측 가이드 레일은 고정도 수동으로 스크래프되는 P-V 구조를 채택하여 전체 시스템 제품은 고정도와 높은 안정성을 가지고 있습니다.
|
설명
|
단위
|
M1463
|
|||
|
최대 길이는 바닥 (O.D)
|
mm
|
2000,3000,4000,5000
|
|||
|
중앙 높이
|
mm
|
370
|
|||
|
디아, 지상 (O.D)
|
mm
|
30~630
|
|||
|
지표
|
mm
|
30~250
|
|||
|
최대 길이는 바닥 (I.D)
|
mm
|
320
|
|||
|
작업 조각의 최대 무게
|
1kg
|
3000
|
|||
|
작업장
|
|||||
|
회전 각도
|
°
|
+90°
|
|||
|
중심 톱니 (MT)
|
MT
|
80#
|
|||
|
스핀드 속도 / 스텝리스
|
r/min
|
50HZ:14~140
|
|||
|
휠 헤드
|
|||||
|
바퀴의 최대 차원 (ODxWxID)
|
mm
|
600 × 75 × 305
|
|||
|
바퀴 주변 속도
|
m/s
|
35
|
|||
|
1회전당 수동 공급
|
mm
|
거칠면: 4 푼: 0.5
|
|||
|
수동 먹이
|
mm
|
대략 0.02은 0.0입니다0025
|
|||
|

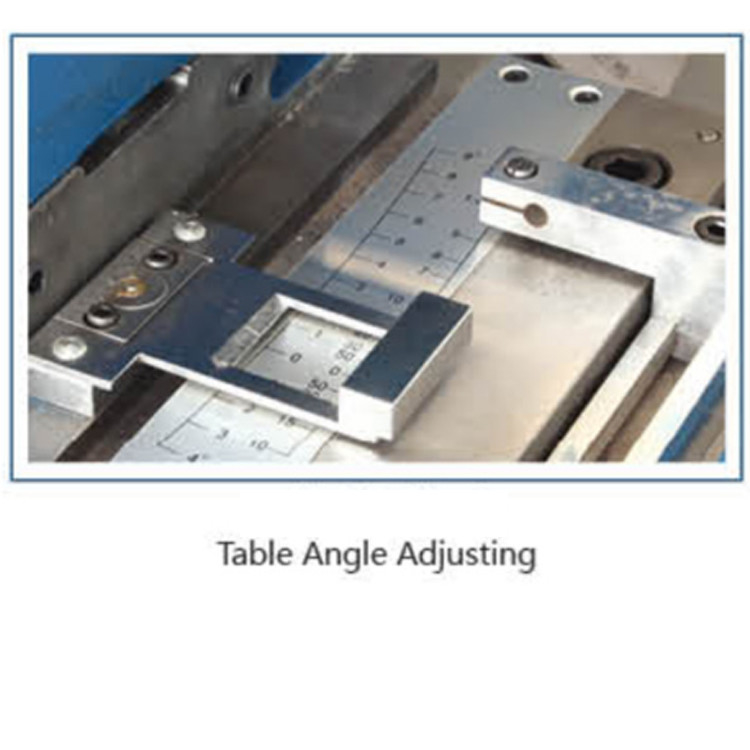

표
|
|||||
|
|
코크바이스
|
°
|
2° ((2000)
1°(3000,40005000)
|
||
|
시계 반대 방향으로
|
°
|
4° (2000) 3° ((3000)
2° ((4000) 1.5° ((5000)
|
|||
|
테이블의 길쭉한 속도 범위
|
m/min
|
0.1~2.5
|
|||
|

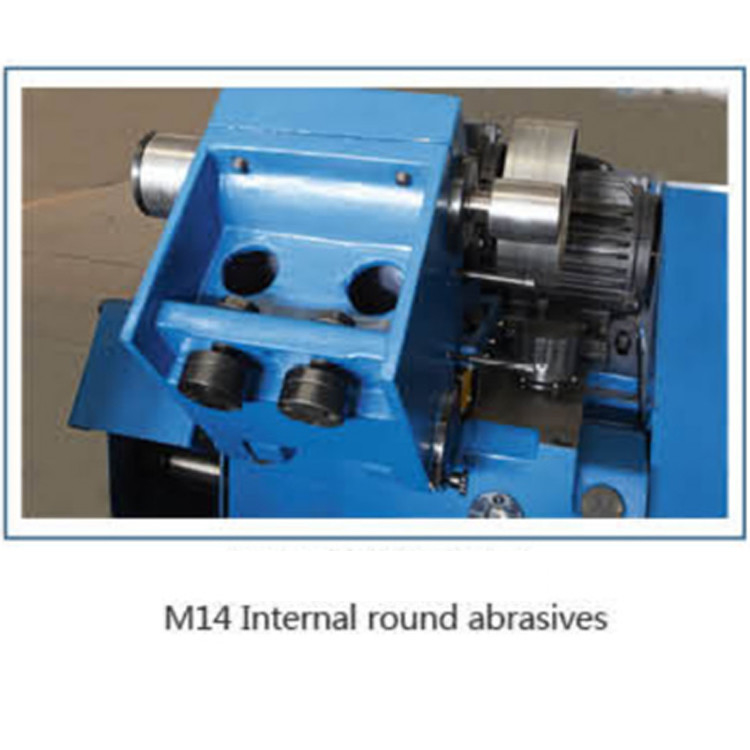

내부 밀링 장치
|
|||||
|
스핀드 속도
|
r/min
|
10000
|
|||
|
|
|
최대 175×32×32
|
|||
|
미니 30×25×10
|
|||||
|
Tailstock
|
|
|
|||
|
중앙 테이프 (MT)
|
MT
|
80#
|
|||
|
깃털 여행
|
mm
|
70
|
|||
|
모터
|
|||||
|
휠 헤드 모터 파워
|
kW
|
7/11
|
|||
|
내부 밀링
|
kW
|
1.5
|
|||
|
작업 헤드 모터 파워
|
kW
|
15
|
|||
|
가공 정확성
|
|||||
|
둥글다
|
μm
|
3
|
|||
|
실린더성
|
μm
|
8 ((2000,3000)
12 ((4000,5000)
|
|||
|
경직성
|
μm
|
라032
|
|||
|
기계
|
|||||
|
총중량
|
t
|
18 ((2000) 22 (3000)
23 ((4000) 26 ((5000)
|
|||
|
|
|
720×240×226 (2000년)
|
|||
|
1270×240×226 (5000)
|
|||||
산업 적용:
우리 서비스:
1배달 전에 조립하고 디버깅
