원래 장소:
중국
브랜드 이름:
HD
인증:
CE ISO certification
모델 번호:
5HW

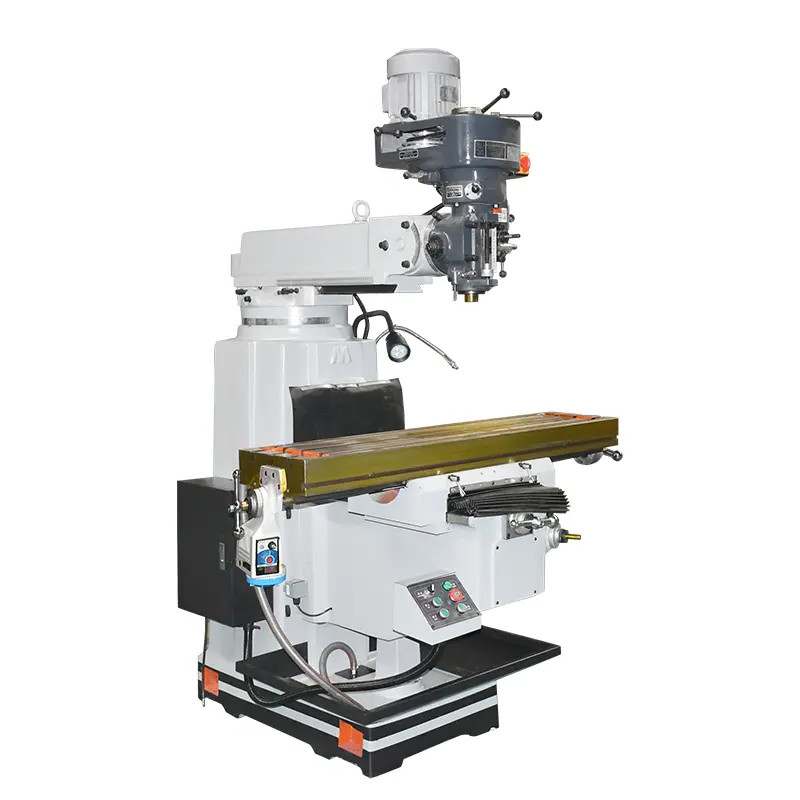

제품 설명:
제품 특징:
◆ 기단, 몸체, 작업판, 중부 슬라이드, 리프팅 슬라이드 및 다른 주요 부품 은 고강도 재료 로 鋳造 되어 있으며, 수동 노화 처리 를 하고 있습니다.기계 도구의 장기 안정성을 보장하기 위해.

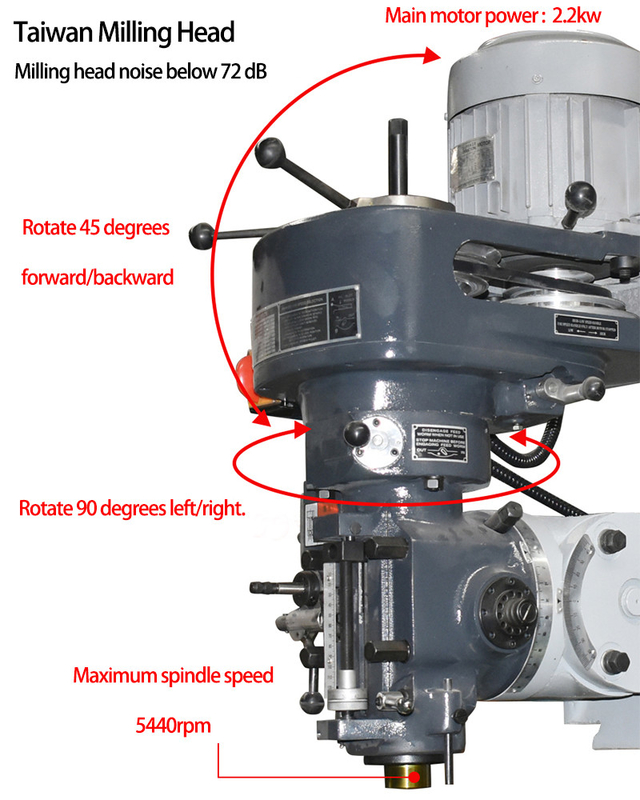

◆ 프레싱 헤드는 탑 프레싱 헤드로 장착되어 있으며, 주요 샤프트는 수동 및 마이크로 먹여넣기 방법으로 장착되어 있으며, 편리하고 정확한 가공이 가능합니다.밀링 헤드는 ±45° 전에 및 후에 조정할 수 있습니다., 90° 회전, 기계 도구의 처리 범위를 확장.

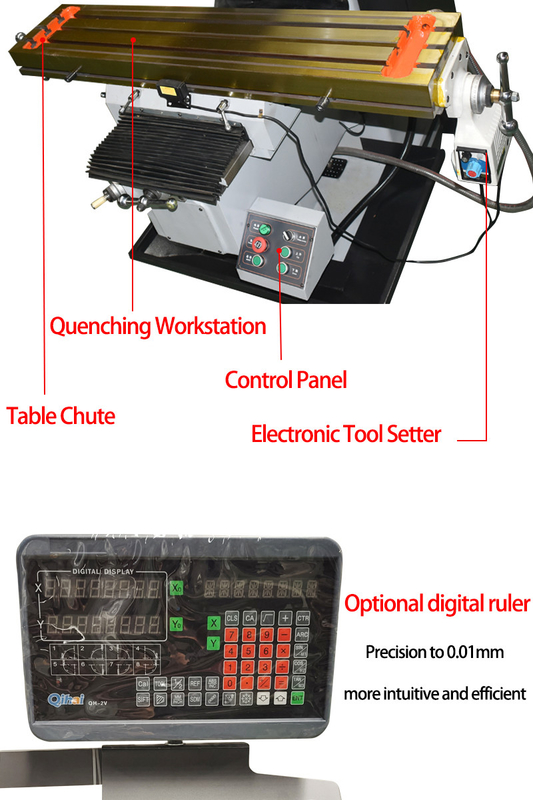

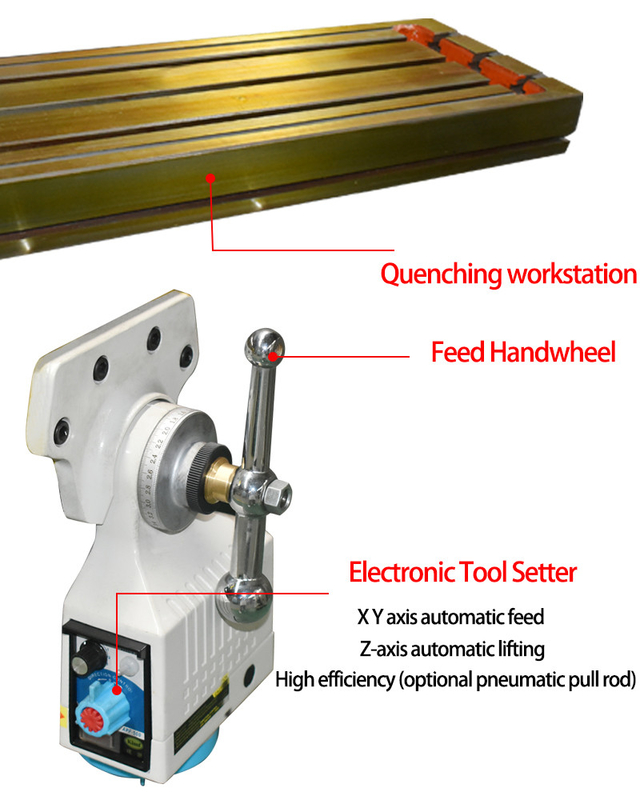

◆ 수직 및 수평 작업 테이블 에는 세 가지 종류 의 수동 공급, 기계적 공급 및 기계적 빠른 전속 공급 이 있다.빠른 공급은 작업 조각이 처리 위치에 빠르게 도달하고 처리되지 않는 시간을 단축 할 수 있습니다..
◆ 그리고 X, Y, Z 3 방향 가이드 쌍은 초음파 진압, 정밀 썰매 및 스크래핑 처리 로 정확성 을 향상 시키고 기계 의 사용 수명 을 연장 한다.
◆ 수동 윤활 장치 는 수직, 수평 및 수직 리드 스퀴와 안내 레일 을 윤활 하게 할 수 있다.기계 도구의 마모를 줄이고 기계 도구의 효율적인 작동을 보장합니다;
◆냉각 시스템으로, 각기 다른 처리 필요를 충족시키기 위해 냉각 액체의 흐름의 크기를 변경하기 위해 노즐을 조정합니다.
|
스펙
|
단위
|
5HW
|
|
테이블 면적
|
mm
|
1370×305
|
|
테이블의 길쭉한 스트로크 (X)
|
mm
|
800
|
|
테이블 가로 스트록 (Y)
|
mm
|
400
|
|
수직 도동 ((z)
|
mm
|
300
|
|
주축 구멍의 톱니
|
|
수직:R8
수평:ISO40
|
|
스핀드의 끝면과 작업 테이블 사이의 거리는
|
mm
|
80~490
|
|
스핀드 중심부와 기둥 안내 레일 사이의 거리는
|
mm
|
100~650
|
|
스핀드 속도 범위
|
r/min
|
80~5440
|
|
표 "T" 슬롯 수
|
|
185 |
|
'T'로 표시된 갈래의 너비
|
mm
|
16
|
|
T 슬롯 간격
|
mm
|
80
|
|
주전자 전력
|
kW
|
2.2
|
|
설치 크기
|
mm
|
1566 × 1650 × 2080
|
|
총중량
|
1kg
|
1650
|
산업 적용:
우리 서비스:
고품질의 기계를 받을 수 있도록
1.모든 부품이 검사되어야 합니다.
