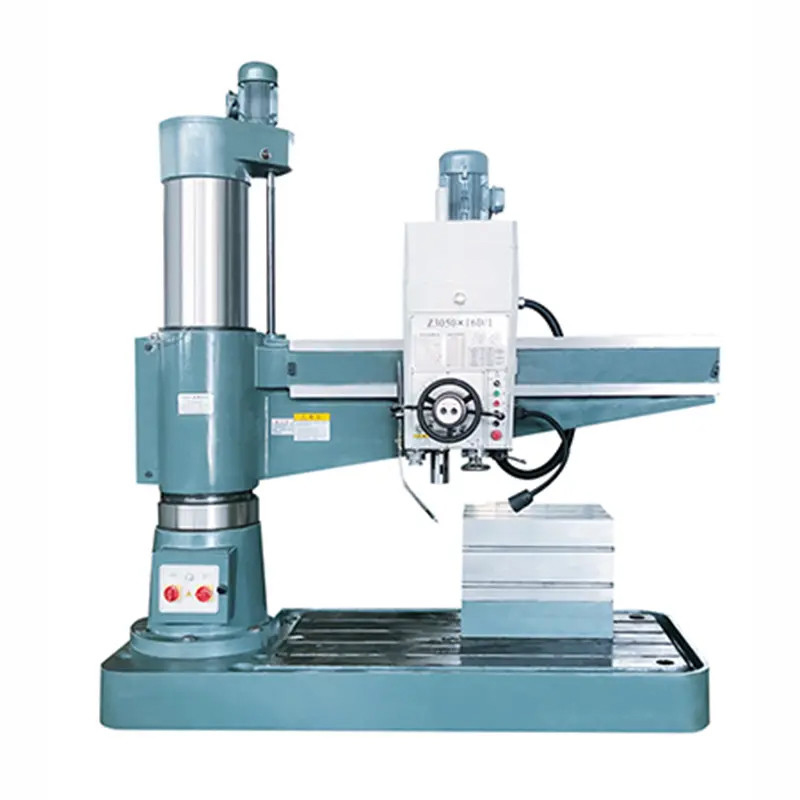

방사선 굴착 기계 Z3050x16D/1 수압 수직 굴착 기계
제품 세부 정보
| 브랜드 이름: | HD | 모델 번호: | Z3050x16D/1 |
|---|---|---|---|
| CNC 또는 아니: | 사용 설명서 | 핵심 단어: | 라지알볼반 |
| 가늘고 긴 여행: | 315 밀리미터 | 최대 구멍 직경: | 50mm |

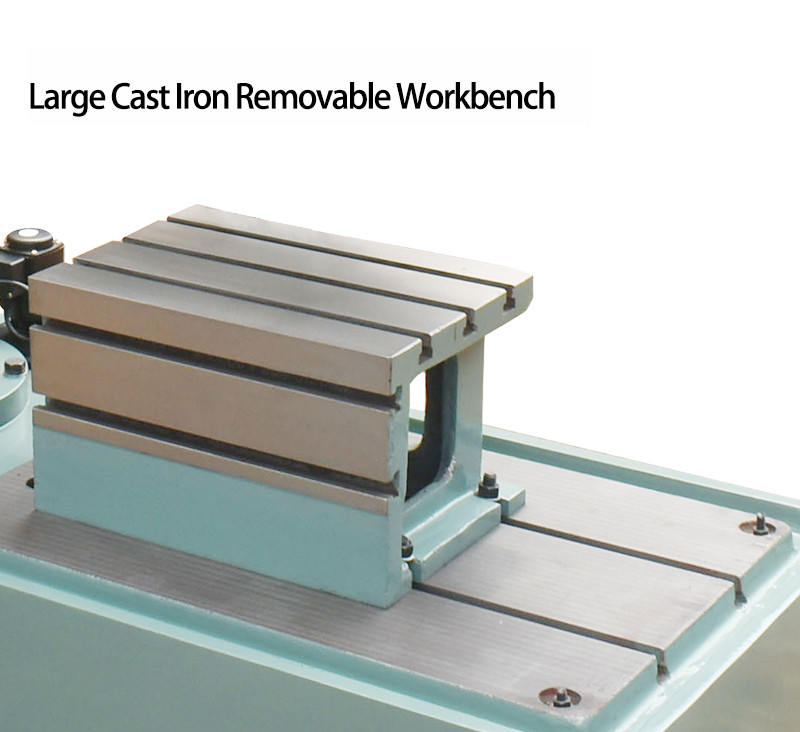

| 테이블 사이즈: | 660×500×500mm | ||
| 강조하다 |
라지알볼반,수직 뚫기 기계,수압 수직 굴착 기계 |
||
제품 설명
제품 설명:
방사선 굴착 기계의 두 가지 주요 변형이 있습니다. 슬라이드 유형 및 보편적 유형. 방사선 굴착 기계는 주로
기단, 내부 기둥, 외부 기둥, 바퀴 팔, 스핀들 박스 및 작업판으로 구성됩니다.
제품 특징:
1"하이드롤릭 미리 선택 된 속도 변경 메커니즘의 사용은 보조 시간을 절약 할 수 있습니다.
2스핀드 긍정 및 부정 회전, 주차 (브레이킹), 속도 변경, 중성 및 기타 동작, 핸들 제어, 조작에 쉽습니다.
3스핀들 박스, 로커 팔, 내부 및 외부 기둥 수압 드라이브 다이아몬드 블록 클램핑 메커니즘, 클램핑 신뢰성.
4록어 가이드 레일, 외부 기둥, 스핀들, 스핀들 수갑 및 내부 및 외부 기둥 회전 경로의 고체 표면,장시간 기계 정밀성의 안정성을 유지하고 서비스 수명을 연장할 수 있습니다..
5완벽한 안전 보호 장치와 외부 기둥 보호 장치가 있습니다.
6, 구조 설계 및 제조 과정에서일련의 효과적인 조치가 기계의 정확성 내구성 및 전체 기계의 서비스 수명이 크게 연장되도록 수행되었습니다.
|
스펙
|
단위
|
Z3050×16D/1
|
|
최대 구멍 지름
|
mm
|
50
|
|
스핀들 축에서 칼럼 거리의 버스
|
mm
|
350~1600
|
|
헤드 스톡의 수평 이동 거리
|
mm
|
1300
|
|
스핀드 코와 테이블 사이의 거리
|
mm
|
320-1220
|
|
기둥 지름
|
mm
|
320
|
|
테이블 크기
|
mm
|
660 × 500 × 500
|
|

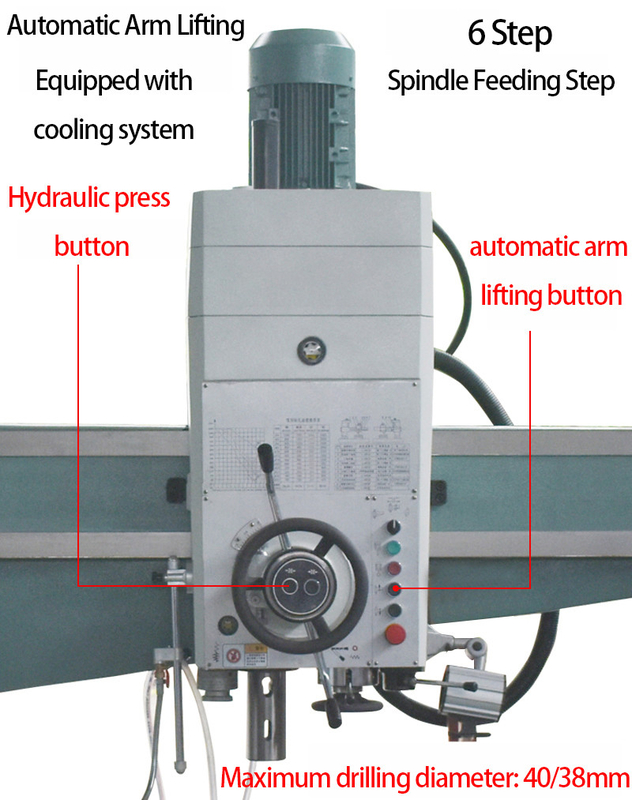

로커 리프팅 속도
|
m/s
|
4
|
|
로커 회전 각도
|
°
|
360°
|
|
로커 팔의 들어올림 거리
|
mm
|
580
|
|
스핀드 톱니
|
|
5#
|
|
스핀드 속도 범위
|
r/mm
|
20~2000
|
|
스핀드 속도
|
|
16 단계
|
|
스핀드 공급 범위
|
mm/r
|
0.04-32
|
|
스핀드 피드 속도 시리즈
|
|
16 단계
|
|

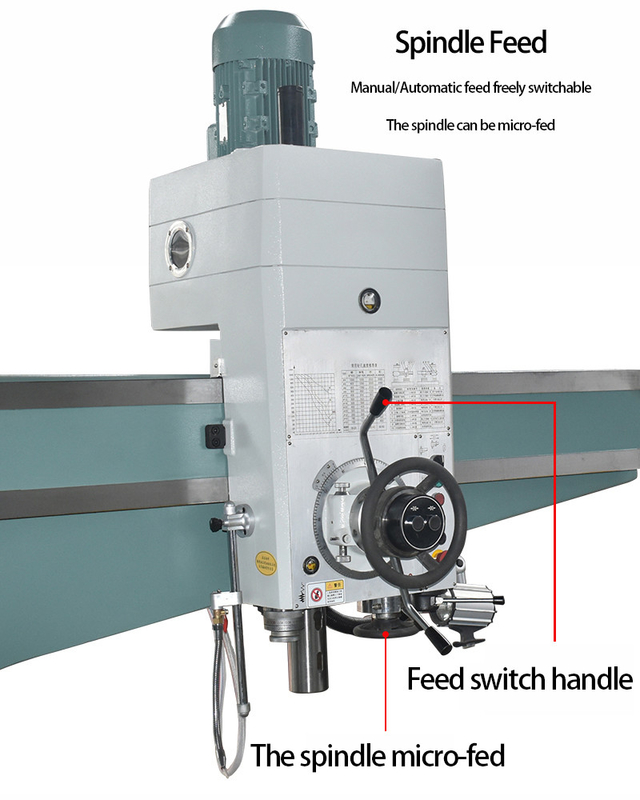

스핀드 이동
|
mm
|
315
|
|
허용되는 최대 스핀드 토크
|
N.m
|
500
|
|
허용되는 최대 스핀드 공급 힘
|
N
|
18000
|
|
스핀드 모터 파워
|
kW
|
4
|
|
로커 리프트 모터 파워
|
kW
|
1.5
|
|
기계 무게
|
1kg
|
3500
|
|

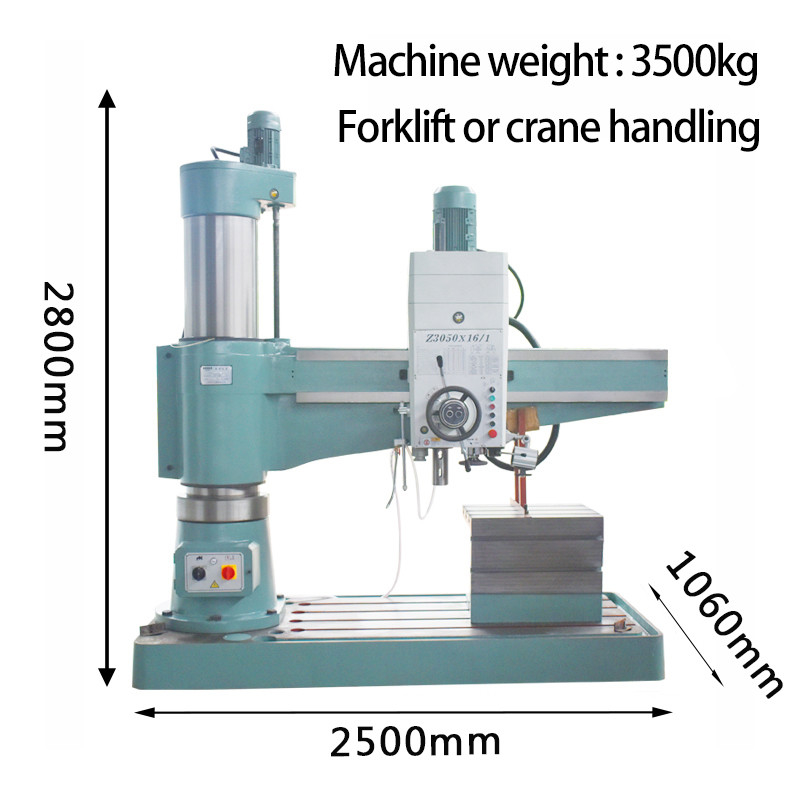

전체 차원
|
mm
|
2500×1060×2800
|
산업 적용:
우리 서비스:
1배달 전에 조립하고 디버깅
224시간 이내에 응답하고 문제를 해결하도록 하겠습니다.
3. 1 년 무료 수리 서비스 (만 인적 손상이 없습니다).
4전체 창고 솔루션 제공
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
