원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
GMC1530r2
제품 설명:

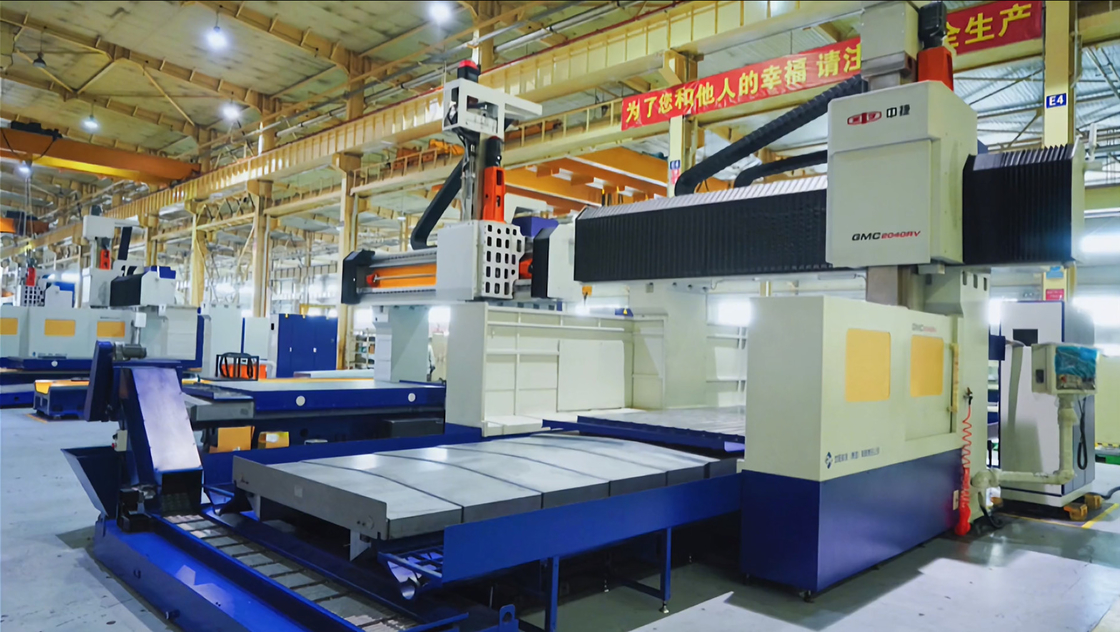

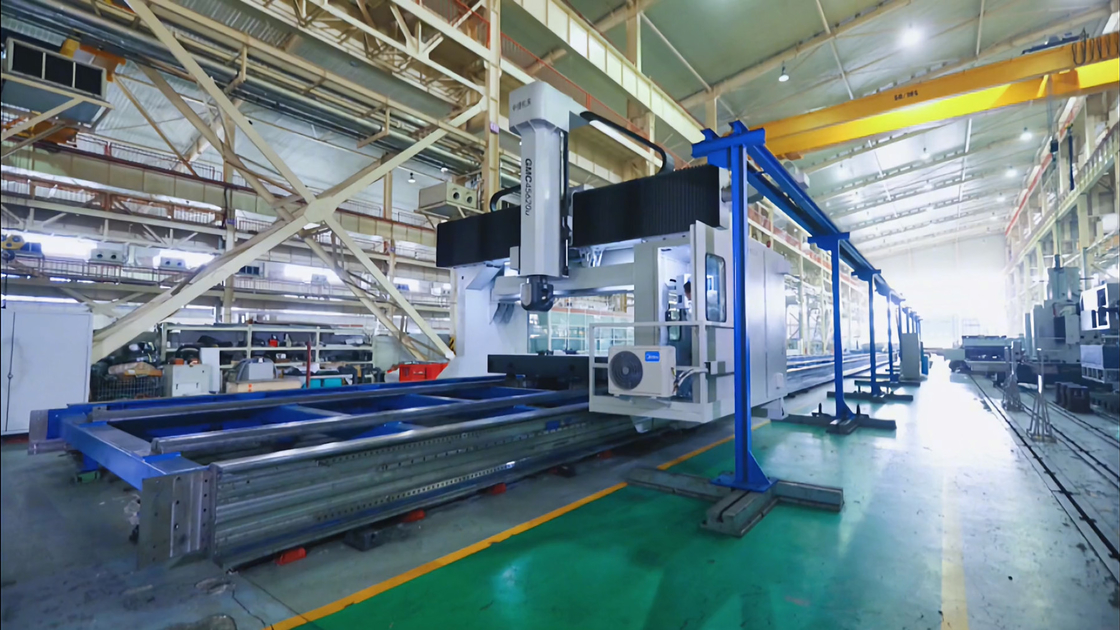

GMC-r2 시리즈 기계 도구가트리형 굴착/밀기 기계로 이동 작업판과 고정된 가로 빔을 갖추고 고강도 랩 어라운드 램을 채택하고 있으며 고속 및 중량 절단 기계 도구입니다.이 일련의 기계 도구는 다양한 종류의 정밀 부품의 가공에 사용됩니다., 판 작업 조각, 디스크 작업 조각,하우싱 작업 조각 및 폼.제품은 옵션 자동 직각 프레싱 헤드와 구성되어 있습니다.그리고 밀링과 같은 다양한 절차의 가공을 완료 할 수 있습니다.이 제품은 주로 조선업과 같은 산업에 적용됩니다.전력 생산, 중용 기계, 기관차, 도구 기계, 섬유 기계, 인쇄 기계 및 곰팡이 제조 등.
|
항목
|
단위
|
GMV 1530r2
|
GMV 2040r2
|
GMV 2060r2
|
|
|
작업판
|
작업판의 크기
|
mm
|
1500×3000
|
2000×4000
|
2000×6000
|
|
두 기둥 사이의 거리
|
mm
|
2100
|
2600
|
2600
|
|
|
작업판의 부하량
|
1kg
|
10000
|
20000
|
25000
|
|
|
T 모양의 구간 너비
|
mm × pcs
|
28×7
|
28×11
|
28×11
|
|
|
가공
범위 |
작업판 이동-X 축
|
mm
|
3600
|
4200
|
6200
|
|
슬라이드 이동Y
|
mm
|
2700
|
3200
|
3200
|
|
|
램 여행-Z
|
mm
|
1000
|
1000
|
1000
|
|
|
C축
|
|
5x72°
|
5x72°
|
5x72°
|
|
|
스핀드 코에서 작업 벤치까지의 거리는 최대
|
mm
|
1200
|
1200
|
1200
|
|
|
스핀드 코에서 작업 벤치까지의 거리-최저
|
mm
|
200
|
200
|
200
|
|
|
수평 스핀들노스에서 수직 스핀들 센터까지의 거리는
|
mm
|
206
|
206
|
206
|
|
|
스핀들
|
7시 24분
|
|
ISO50
|
ISO50
|
ISO50
|
|
속도 범위
|
r/min
|
10-2000년
|
10-2000년
|
10-2000년
|
|
|
출력 토크 (등급/30분)
|
N.m
|
1361/1633
|
1361/1633
|
1361/1633
|
|
|
스핀드 모터 전력 (프레이트/30분)
|
kW
|
37/44
|
37/44
|
37/44
|
|
|
직사각형 램의 절단 크기
|
mm
|
420×470
|
420×470
|
420×470
|
|
|
먹이는
|
공급 속도의 범위
|
mm/min
|
1-5000
|
1-5000
|
1-5000
|
|
빠른 움직임 X축
|
m/min
|
13
|
13
|
13
|
|
|
빠른 움직임 Y축
|
m/min
|
13
|
13
|
13
|
|
|
빠른 이동 Z축
|
m/min
|
10
|
10
|
10
|
|
|
위치
정확성 기계의 |
X축
|
mm
|
0.03
|
0.032
|
0.04
|
|
Y축
|
mm
|
0.03
|
0.032
|
0.032
|
|
|
Z축
|
mm
|
0.025
|
0.025
|
0.025
|
|
|
반복 가능성
정확성 |
X축
|
mm
|
0.02
|
0.022
|
0.025
|
|
Y축
|
mm
|
0.02
|
0.022
|
0.022
|
|
|
Z축
|
mm
|
0.01
|
0.01
|
0.01
|
|
|
전체 전기 용량
|
KVA
|
110
|
110
|
110
|
|
|
기계가 필요로 하는 바닥 공간 (L*W*H)
|
mm
|
11215 × 6427 × 7400
|
12778 × 6927 × 7400
|
16600 × 6927 × 7400
|
|
우리 서비스:
1배달 전에 조립하고 디버깅
224시간 이내에 응답하고 문제를 해결하도록 하겠습니다.
3. 1 년 무료 수리 서비스 (만 인적 손상이 없습니다).
4전체 창고 솔루션 제공
