원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
GMC3080GRV
제품 설명:

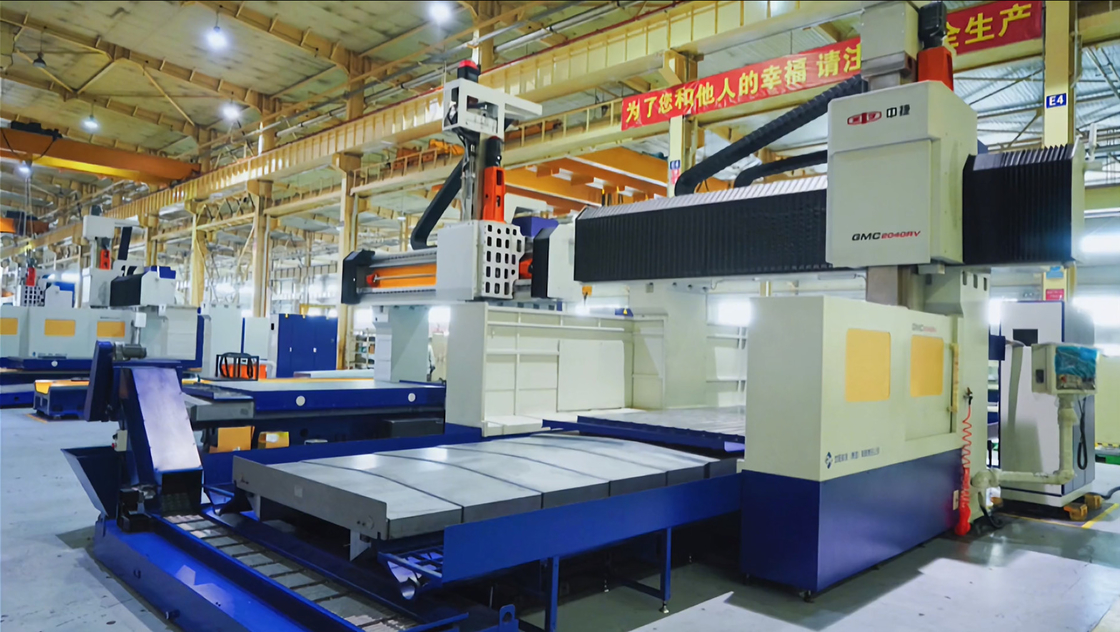

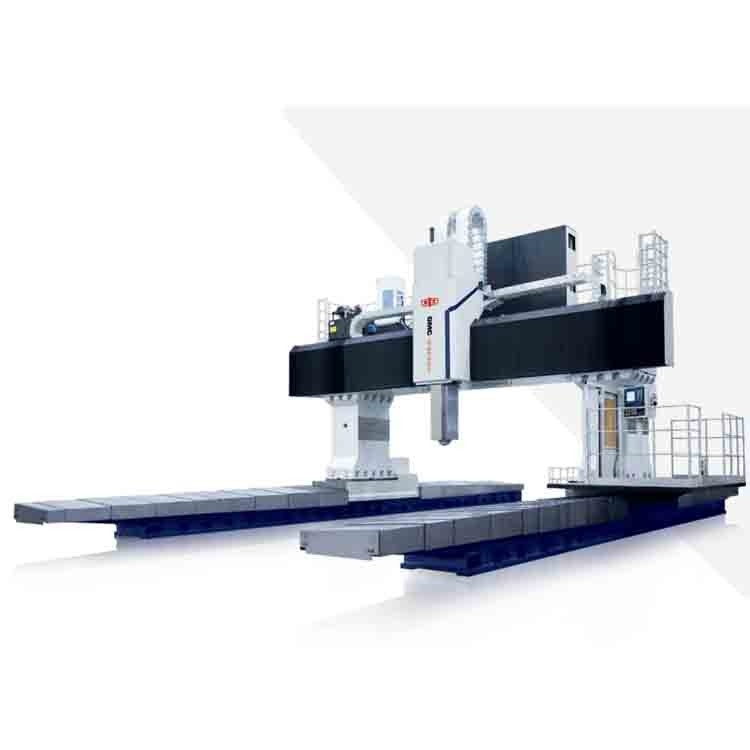

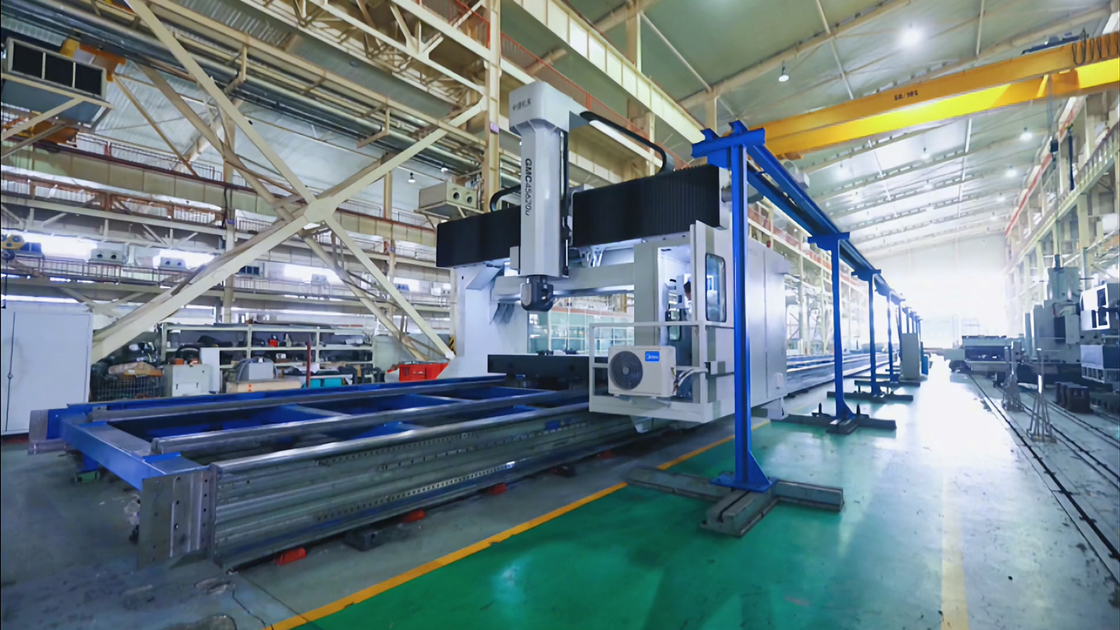

GMC-GRV 시리즈 공작 기계는 고정 작업대와 종방향 이동 갠트리 프레임을 특징으로 하는 대형 고속 갠트리 이동 CNc 공작 기계입니다. 갠트리 프레임은 양측 구동 방식을 채택하고 각 측면은 이중 구동 백래시 방지 구조를 채택합니다. 크로스 빔은 수입 정밀 선형 가이드 레일을 갖추고 있으며 램은 밀폐형 랩어라운드 슬라이딩 가이드 레일 쌍을 채택합니다. 이 시리즈의 공작 기계는 고속 스핀들, 강력한 가공 능력 및 광범위한 적용 범위를 특징으로 하며 자동 직각 밀링 헤드를 갖추고 있으며, 고정구 한 번으로 밀링 평면, 스텝, 홈, 복잡한 프로파일, 캐비티 및 다양한 구멍의 드릴링, 리밍 및 강성 태핑과 같은 여러 절차의 고정밀 및 고효율 가공을 지속적으로 완료할 수 있습니다. 공작 기계는 컴팩트하고 합리적인 전체 레이아웃, 편리한 수리 및 유지 관리를 특징으로 합니다. 모든 주요 외주 부품은 해외 우수 브랜드의 제품을 채택하고 공작 기계의 신뢰성은 높습니다.
|
항목
|
단위
|
GMV 3080GRV
|
GMV 4080GRV
|
|||
|
작업대
|
작업대 치수
|
mm
|
3000×8000
|
4000×8000
|
||
|
두 기둥 사이의 거리
|
mm
|
4200
|
5200
|
|||
|
작업대 하중 용량
|
t/m2
|
10
|
10
|
|||
|
T자형 홈 폭
|
mm
|
28
|
28
|
|||
|
가공
범위 |
최대 갠트리 이동 - X축
|
mm
|
8000
|
8000
|
||
|
최대 슬라이드 이동 - Y축
|
mm
|
4200
|
5200
|
|||
|
최대 램 이동 - Z축
|
mm
|
1250
|
1500
|
1250
|
1500
|
|
|
스핀들 노즈에서 작업대까지의 거리 - 최대
|
mm
|
1500
|
2000
|
1500
|
2000
|
|
|
스핀들 노즈에서 작업대까지의 거리 - 최소
|
mm
|
250
|
500
|
250
|
500
|
|
|
스핀들
|
테이퍼 구멍(7:24)
|
|
BT50
|
BT50
|
||
|
속도 범위
|
r/min
|
40-4500
|
40-3000
|
40-4500
|
40-3000
|
|
|
출력 토크(정격/30분)
|
N.m
|
1050/1260
|
2000/2400
|
1050/1260
|
2000/2400
|
|
|
스핀들 모터 전력(정격/30분)
|
kW
|
30/36
|
30/36
|
30/36
|
30/36
|
|
|
직사각형 램의 단면 크기
|
mm
|
400×400
|
500×500
|
400×400
|
500×500
|
|
|
이송
|
이송 속도 범위
|
mm/min
|
1-6000
|
1-6000
|
||
|
급속 이동 X축
|
m/min
|
10
|
10
|
|||
|
급속 이동 Y축
|
m/min
|
12
|
12
|
|||
|
급속 이동 Z축
|
m/min
|
12
|
12
|
|||
|
위치 지정
정확도 기계의 |
X축
|
mm
|
0.014/2000
|
0.014/2000
|
||
|
Y축
|
mm
|
0.035
|
0.04
|
|||
|
Z축
|
mm
|
0.022
|
0.025
|
0.022
|
0.025
|
|
|
반복성
정확도 |
X축
|
mm
|
0.01/2000
|
|
0.01/2000
|
|
|
Y축
|
mm
|
0.02
|
0.025
|
|||
|
Z축
|
mm
|
0.01
|
0.012
|
0.01
|
0.012
|
|
|
총 전기 용량
|
KVA
|
130
|
135
|
130
|
135
|
|
|
기계가 필요로 하는 바닥 공간(L*W*H)(참조용)
|
mm
|
21050×9400×6206
|
21050×9400×6700
|
21050×10400×6206
|
21050×10400×6700
|
|
