GMC 중부용 랜트리 가공 센터 고속 CNC 굴착 및 프레싱 기계
제품 세부 정보
| Features: | Heavy Boring And Milling Machine | 브랜드 이름: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| 강조하다 |
중량 포털 굴착 프레싱 기계,고속 갱트리 가공 센터,SMTCL |
||
제품 설명

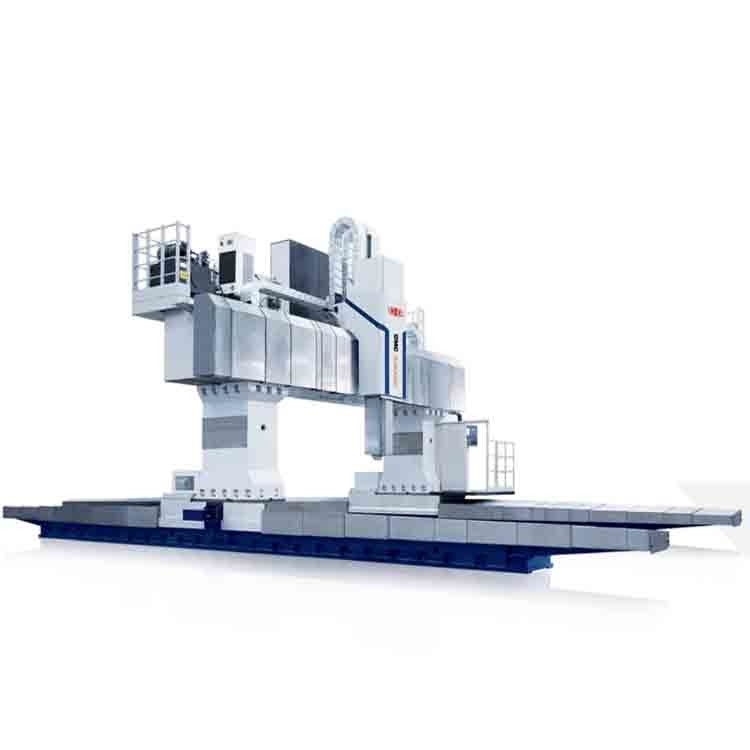

GMC-GRS 시리즈 기계 도구는 고정 작업 벤치와 길쭉한 움직이는 gantry 프레임을 갖춘 무거운 용량 gantry 이동 CNC 기계 도구입니다. gantry 프레임은 높은 강도를 특징으로합니다.장착된대면적 램횡단 빔은 합성 가이드레일로 구성되어 있으며 다양한 재료의 무거운 절단 가공에 적응합니다.이 제품은 높은 정확성과 높은 속도의 두 가지 요구 사항에주의를 기울입니다.자동 부속 프레싱 헤드를 구성 한 후, 기계 도구는 바닥 평면 이외의 모든 평면과 구멍의 가공을 한 번 마친 후에 완료 할 수 있습니다.그리고 기계 부품의 평면과 구멍 사이의 기계 정확성과 지질학적 위치 정확성을 보장합니다.이 제품은 높은 가공 정확성을 요구하는 기계체 및 대용량 상자와 같은 주요 무거운 작업 부품을 가공하는 데 이상적인 장비입니다.기계 도구 시리즈는 모듈화 디자인을 채택, 그리고 다른 이동 및 부품 구성 프로그램은 시장 수요와 고객 요구 사항에 따라 작성 될 수 있습니다.
| 항목 | 단위 | GMC 3080GRS | GMC 4080GRS | GMC 5080GRS | ||
|---|---|---|---|---|---|---|
| 작업판 | 작업판의 크기 | mm | 3000*8000 | 4000*8000 | 5000*8000 | |
| 두 기둥 사이의 거리 | mm | 4400 | 5300 | 6300 | ||
| 작업판의 부하량 | t/m2 | 10 | 10 | 10 | ||
| T 모양의 구간 너비 | mm | 36 | 36 | 36 | ||
| 가공 범위 |
최대 항트리 이동 X축 | mm | 8000 | 8000 | 8000 | |
| 최대 슬라이드 이동-Y 축 | mm | 4700 | 5500 | 6500 | ||
| 최대 램 이동-Z 축 | mm | 1500 | 1500 | 1500 | ||
| 스핀드 코에서 작업 벤치까지의 거리는 최대 | mm | 2000 | 2000 | 1500 | ||
| 스핀드 코에서 작업 벤치까지의 거리-최저 | mm | 500 | 500 | 500 | ||
| 스핀들 | 7시 24분 | BT2국제산업 | BT2국제산업 | BT2국제산업 | ||
| 속도 범위 | r/min | 40-3000 | 40-3000 | 40-3000 | ||
| 출력 토크 (등급/30분) | N.m | 3000/3600 | 3000/3600 | 3000/3600 | ||
| 스핀드 모터 전력 (프레이트/30분) | kW | 58/69 | 58/69 | 58/69 | ||
| 직사각형 램의 절단 크기 | mm | 500*500 | 500*500 | 500*500 | ||
| 먹이는 | 공급 속도의 범위 | mm/min | 1-6000 | 1-6000 | 1-6000 | |
| 빠른 움직임 X축 | m/min | 10 | 10 | 10 | ||
| 빠른 움직임 Y축 | m/min | 12 | 12 | 12 | ||
| 빠른 이동 Z축 | m/min | 12 | 12 | 12 | ||
| 위치 정확성 기계의 |
X축 | mm | 0.012/2000 | 0.012/2000 | 0.012/2000 | |
| Y축 | mm | 0.028 | 0.032 | 0.032 | ||
| Z축 | mm | 0.025 | 0.025 | 0.025 | ||
| 반복 가능성 정확성 |
X축 | mm | 0.01/2000 | 0.01/2000 | 0.01/2000 | |
| Y축 | mm | 0.02 | 0.02 | 0.02 | ||
| Z축 | mm | 0.012 | 0.012 | 0.012 | ||
| 전체 전기 용량 | KVA | 190 | 190 | 190 | ||
| 기계가 필요로 하는 바닥 공간 (L*W*H) | mm | 21400*9900*8600 | 21400*10600*8600 | 21400*12000*8600 | ||
- 고품질의 기계를 받을 수 있도록
- 모든 부품이 검사되어야 합니다.
- 100개 이상의 생산 과정 제어
- 200개 이상의 검사 항목
- 각 기계의 샘플 처리
- 출산 전 72시간 시험 실행
- 최고 품질 감각, 고객의 요청은 우선입니다
- 30 년 + R & D 역사, 회사는 1993 년에 설립되었습니다
- 연구 및 설계 능력을 가진 첨단 기술 제조업체
- 안정적이고 성숙한 공급 시스템
- 젊은 영업 및 엔지니어 인스턴트 서비스 (24시간 온라인)
- 에르고노믹과 간편한 유지 보수에 따라 메커니즘의 업그레이드
- 우리의 구조 설계 원칙: 간편한 유지 및 설치, 낮은 유지 보수 비용, 생산에 영향을 미치지 않습니다
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
기계의 화물표 날짜부터 시작됩니다.
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
