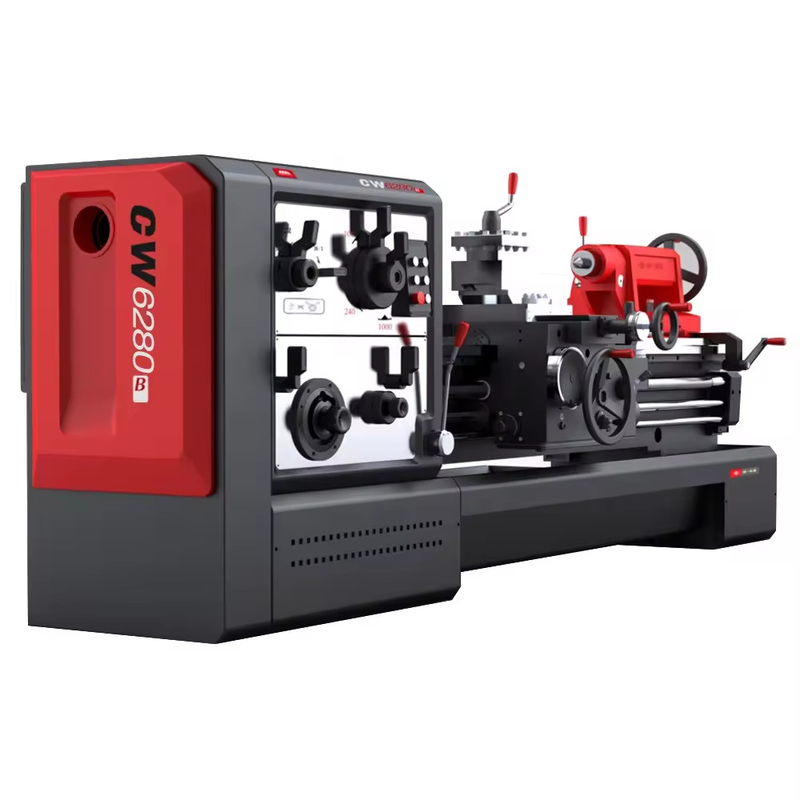

CW6180D 유니버설 금속 수동 회전 톱니바퀴 침대 너비 550mm 수평 간격 침대 톱니바퀴 기계
제품 세부 정보
| 브랜드 이름: | HD | 모델 번호: | CW6180D/6280D |
|---|---|---|---|
| CNC인지 아닌지: | 수동 | 키워드: | 수동 선반 기계 |
| 침대 위 최대 스윙 직경: | 840 밀리미터 | 마차 위의 Max.swing Dia: | 560mm |
| 베드의 폭: | 550mm | 스핀들 보어: | 105mm/128mm |
| 강조하다 |
수평 간격 침대 턴 머신,유니버설 금속 수동 톱니,550mm 침대 너비 회전 톱니 |
||
제품 설명
제품 설명:
제품 특징:

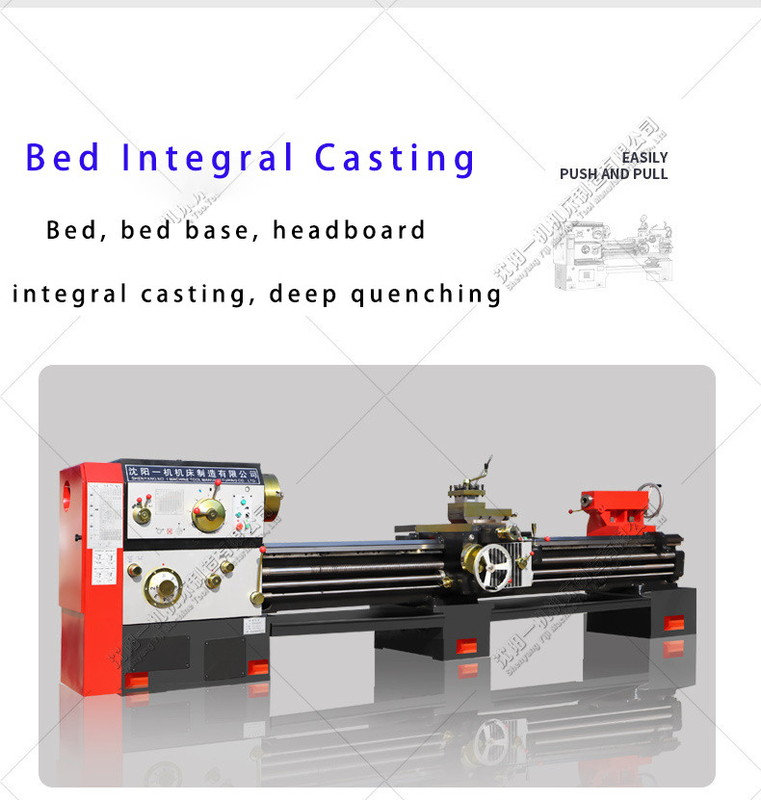

1침대 발은 통합 구조입니다, 주름 및 거친 가공 후 전체 기계의 구조적 경직성을 보장하기 위해 노화 처리가됩니다. 중간 주파수 진압 후,강도는 HRC52보다 적지 않습니다., 깊이는 3mm보다 적지 않으며, 전체 기계는 좋은 안정성을 가지고 있습니다.
2기계가 충분한 정적 및 동적 경직성을 보장하기 위해 구조 설계가 합리적입니다.작은 진동.
3"아름다운 모양, 강한 가시성, 에르고노믹의 원칙에 따라; 작업 조각은 조정, 조작 및 유지 보수에 쉽습니다.
4침대, 헤드 박스, 롤 플레이트, 꼬리 좌석 등의 주요 부분은 고품질의 樹脂 모래 밀집 건조 가루로 만들어졌으며,기계 도구의 주요 부품이 낮은 변형과 높은 안정성을 보장하기 위해.
5주축은 3개의 지지 구조를 채택하고, 합리적인 스펜, 낮은 소음, 작은 열, 좋은 정확성 유지.
6스핀드 속도의 범위는 넓고, 움직임은 안정적이며, 온도 상승은 낮고, 전송은 편리하고 신뢰할 수 있습니다.

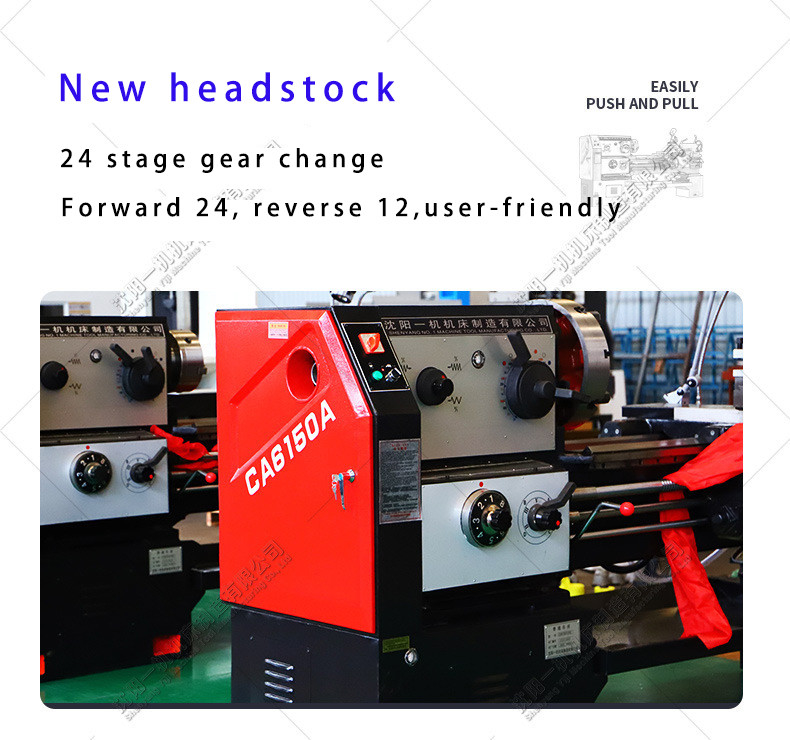

7"주식 변속기는 고밀도, 원활한 작동 및 낮은 소음의 특성을 보장하기 위해 단단한 치아 표면과 닦는 치아 가공을 채택합니다.
8큰 절단력, 높은 처리 효율성
9, 공급 시스템은 안전 클러치를 설정, 부하가 너무 크거나 장애, 안전 보호 역할을 할 수 있습니다.
10사용자가 선택할 수 있는 다양한 기계 액세서리를 구성합니다.
제품 세부 사항:
|
- 아니
|
항목
|
CW6180D
|
CW6280D
|
|
1
|
스핀드 중심에서 침대까지의 높이
|
420mm
|
|
|
2
|
맥스, 침대 위로 윙
|
840mm
|
|
|
3
|
틈의 최대 스윙 지름
|
|
1100mm
|
|
4
|
실제 간격 길이가
|
|
340mm
|
|
5
|
맥스, 슬라이드 위로 돌라
|
F560mm
|
|
|
6
|
중심부 사이의 거리
|
1500,2000,3000,4000,5000,6000,8000,10000,12000
|
|
|
7
|
최대. 작업 조각의 길이
|
1250,1750,2750,3750,4750,5750,7750,9750,11750
|
|
|
8
|
침대 너비
|
550mm
|
|
|
9
|
최대 부하
|
3000kg
|
|
|
10
|
주전자 전력
|
중앙 사이의 거리는 ≤6000mm 11KW; ≥8000mm 15KW
|
|
|
11
|
스핀드 직선 직경
|
F105mm, F128mm (선택)
|
|
|
12
|
스핀드 코 타입
|
C11, A2-11 (선택)
|
|
|
13
|
스핀들 뚫기 톱니
|
120/Ф150, 140/Ф128
|
|
|
14
|
스핀드 속도 범위
|
8-1100r/min
|
|
|
15
|
스핀드 속도 변경 모드 및 시리즈
|
수동 18 테이프
|
|
|
16
|
빠른 모터 전력
|
1.1KW
|
|
|
17
|
가로 빠른 이동 속도
|
2m/min
|
|
|
18
|
길쭉한 빠른 이동 속도
|
4m/min
|
|
|
19
|
길쭉한 먹이
|
64종류, 0.1~24.3mm
|
|
|
20
|
횡단 먹이
|
64 종류, 길쭉한 먹이 1/2
|
|
|
21
|
금속 솜털
|
50종, 1~240mm
|
|
|
22
|
인치 시스템 스레드
|
43 종류, 1/16~19TPI
|
|
|
23
|
직사각형 피치 스라인
|
42가지 종류, 1/8~30DP
|
|
|
24
|
모듈형 실
|
53종, 0.5~120m
|
|
|
25
|
상단 슬라이드 재올림 방법
|
수동, 자동
|
|
|
26
|
최대. 상단 슬라이드의 이동
|
240mm
|
|
|
27
|
도구 바 섹션 크기
|
32*32mm
|
|
|
28
|
차량의 회전 각도
|
±90°
|
|
|
29
|
꼬리잡이 장갑 여행
|
300mm
|
|
|
30
|
꼬리 턱 수면 지름
|
100mm
|
|
|
31
|
Tailstock 센터
|
MT6
|
|
우리 서비스:
1배달 전에 조립하고 디버깅
224시간 이내에 응답하고 문제를 해결하도록 하겠습니다.
3. 1 년 무료 수리 서비스 (만 인적 손상이 없습니다).
4전체 창고 솔루션 제공
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
