SMTCL 3 축 CNC 프레싱 머신 VMC850Q 유니버설 4 축 수직 가공 센터
브랜드 이름:
SMTCL/SYMG
모델 번호:
VMC 850Q
원산지:
중국
인증:
ISO certification
최소 주문 수량:
1 세트
가격:
협상 가능
공급 능력:
달 당 50개 세트
제품 세부 정보
| 유형:: | 수직의 | CNC 제어 시스템 :: | 화낙, 지멘스 |
|---|---|---|---|
| 공급속도 (분 밀리미터 /) :: | 1 - 10000mm/분 | 위치 정확도(mm)u:: | 0.006 |
| 반복성 (X/Y/Z) (밀리미터) :: | 0.004 | 스핀들 모터 전원(kW) :: | 11/15 |
| 공구 매거진 능력 :: | 24 | 테이블 크기(L×W): | 1000x500mm |
| 브랜드 이름 :: | SYMG, SMTCL | X 축 이동: | 850mm |
| Y 축 이동: | 500mm | Z 축 이동: | 540mm |
| 강조하다 |
CNC 5 축 프레싱 머신,수직 CNC 프레싱 머신 10000mm/min,cnc 보편적 프레싱 머신 |
||
제품 설명

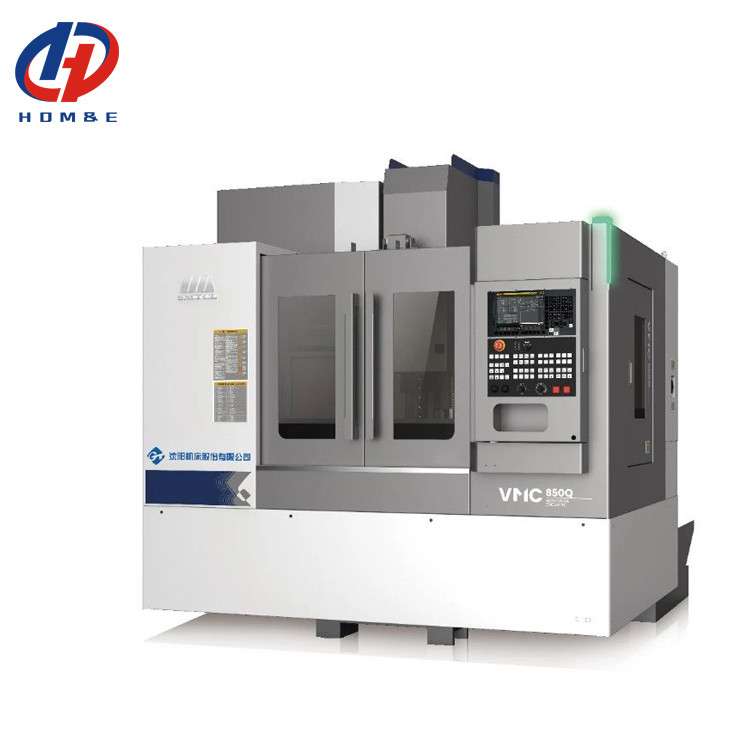

SMTCL CNC 3축 밀링 머신 VMC850Q 범용 4축 수직 머시닝 센터
이 새로운 세대 VMC850Q 수직 머시닝 센터는 수직 프레임 레이아웃, 크로스 슬라이드 구조, 고강성 청어 열, 반전된 사다리꼴 스핀들 박스, 낮은 무게 중심, 고강성 베드, 3축 롤러 가이드 레일을 채택하여 머신의 우수한 작동 정확도, 고강도 및 뛰어난 정밀 안정성을 보장합니다. 기계 구조는 단순하고 컴팩트하며 바닥 면적이 작아 자동 라인 조립에 도움이 됩니다. 표면 밀링, 드릴링, 보링, 리밍, 2D 및 3D 표면 가공, 태핑 및 기타 고정밀 가공 공정을 통합할 수 있습니다. 간단한 작동, 고속 및 고효율, 지능적이고 안정적입니다.
주요 특징
1, 높은 강성과 높은 안정성 설계
* 고강도 일체형 주조 베드
* 3축 P급 롤러 가이드
* 긴 스팬 청어 열
2, 우수한 정확도 및 정확도 유지
* C3 사전 인발 리드 스크류
* 열 대칭 기술
* 오차 보상 기술
3, 안전, 환경 보호, 효율적인 생산성
* 3축 고속 이동 48m/min
* 직접 스핀들 12000 RPM
* 베드 이중 나선형 칩 추출기

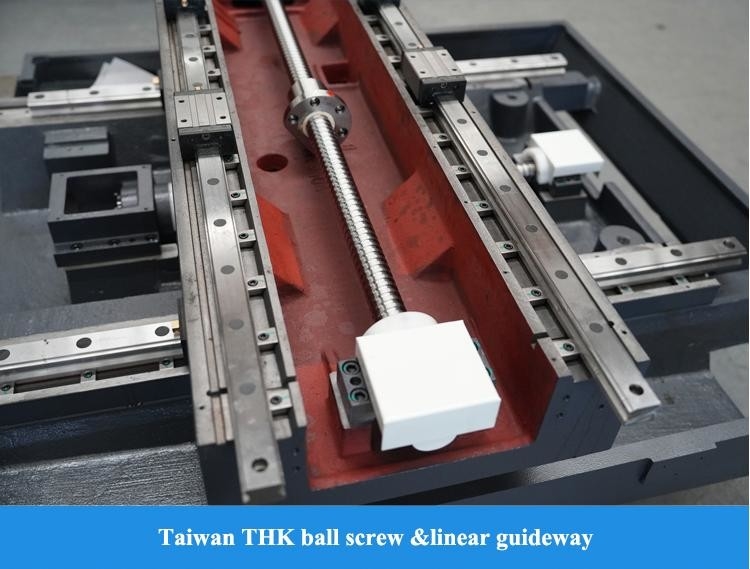

A 리드 스크류: 사전 인발 3축 리드 스크류는 양쪽 끝을 고정하는 설치 방식을 채택하고 40개의 대구경 고정밀 볼 스크류를 사용하여 사전 인발 처리를 통해 최상의 속도 응답 및 위치 정확도를 얻을 수 있습니다.
B 가이드 레일: 롤러 롤러 선형 가이드 레일은 베어링 용량을 늘리고 공작 기계의 전체 강성과 신뢰성을 향상시키기 위해 3축에 선택됩니다. 선형 가이드는 고속에서 진동이 작고 저속에서 크롤링이 없어 가공 정확도를 보장합니다.
C 스핀들: 10000 RPM 10000 RPM 고속 스핀들, 수입 P4 특수 베어링 사용, 고정밀, 고강성; 주축은 공장을 떠나기 전에 동적 밸런스 보정 테스트를 통과했습니다.
D 헤드스톡: 고강성 고강성 구조 스핀들 박스 설계, 공작 기계의 절삭 저항을 개선하고 스핀들 진동을 효과적으로 줄여 부품의 가공 정확도와 표면 마감을 보장합니다.
E 기둥: 청어 유형 클래식 "인간" 유형 구조, 견고하고 안정적이며 고속 변위에서 가공 안정성과 하중 지지력을 효과적으로 유지합니다.
F 베드: 대경사 대경사 각도 베드, 효과적으로 파편 제거를 촉진합니다. 베드 내부는 박스형 구조 설계를 채택하여 강력하고 신뢰할 수 있으며 제품의 강성과 안정성을 효과적으로 향상시킵니다.
제품 사양
주요 기술 사양
주요 기술 매개변수
표준
1. FANUC OI-MF TYPE(5)β 제어 시스템 2. 10000 RPM 스핀들, 벨트 연결 3. 24 디스크 조작기 공구 매거진 4. 물 탱크 + 베드 플러싱 칩 5. 클린 에어 건, 작업등, 경고등
선택 사항
1. Fanuc Oi-MF TAPE(l)β시스템2. Fanuc Oi-MF TAPE(l)α시스템3. Siemens 828D CNC 시스템 4. 직접 연결 12000 RPM 기계식 스핀들 5. 16000 RPM, 24000 전동 스핀들 6. 4축 턴테이블 7. 내부 냉각 2MPa, 3MPa, 5MPa, 7MPa 8. 오일-물 분리기 9. 체인 칩 제거기 10. 깨끗한 물총 11. 공구 및 공작물 검사 12.자동문13. 안전 도어 잠금 장치 14. 전기 캐비닛 및 에어컨
주요 정확도
기계의 정확도는 GB/T18400.2-2010 공작 기계 위치 정확도 및 반복 위치 정확도 GB/T18400.4-2010의 허용 기준을 구현합니다.
주요 구성
공작 기계의 주요 구성 및 구매 부품 목록
가공 사례
저희를 선택해야 하는 이유
♦ 최고 품질의 감각, 고객의 요청이 최우선
♦ 30년 이상 R&D 역사, 1993년 설립
♦ 연구 및 설계 능력을 갖춘 하이테크 제조업체
♦ 안정적이고 성숙한 공급 시스템
♦ 즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어(24시간 온라인)
♦ 인체 공학 및 쉬운 유지 관리에 따른 메커니즘 업그레이드
♦ 당사 구조 설계 원칙: 쉬운 유지 관리 및 설치, 저렴한 유지 관리 비용, 생산에 영향 없음회사 소개
저희를 방문해 주셔서 감사합니다!
Shanghai HD M&E Tech Co., Ltd는 중국 상하이에 위치하고 있습니다. CNC 선반, 수직 머시닝 센터, 수평 머시닝 센터, 갠트리 머시닝 센터, 5축 머시닝 센터, 턴밀링 센터 및 기타 다양한 CNC 장비를 전문으로 취급합니다. 200종 이상의 공작 기계가 있습니다. 제품의 품질과 기술은 국제 선진 수준에 도달했습니다.
저희 공장은 80년 이상의 공작 기계 제조 역사를 가지고 있습니다. 최초의 선반, 드릴링 머신 및 보링 머신이 모두 이곳에서 탄생했습니다. 그들은 중국 공작 기계 산업의 선두 주자 중 하나였으며 중국 최대의 공작 기계 제조업체였습니다. 공작 기계 제품은 자동차, 항공, 신에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자 제품, 금형 및 기타 산업을 포괄합니다. 우리는 전 세계 고객에게 선도적인 기술, 고품질 및 우수한 서비스를 갖춘 공작 기계를 제공하는 것을 사명으로 삼고 있습니다!
저희 공장
전시회
FAQ
Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?
저희는 제조 회사입니다.
Q2. 귀사의 주요 제품은 무엇입니까?
저희는 CNC 선반, CNC 밀링 머신, 수직 머시닝 센터, 기존 선반, 드릴링 머신, 래디얼 드릴링 머신 등과 같은 모든 종류의 기계를 전문으로 취급합니다.
Q3. 맞춤형 기계 또는 SPM(특수 목적 기계)을 제공할 수 있습니까?
예, 효율성을 높이기 위해 고객에게 스마트 CNC 솔루션을 제공합니다.
Q4: 보증 조건은 무엇입니까?
기계의 선하 증권 날짜부터 12개월 동안 결함이 있는 것으로 판명된 부품에 대해 교체를 제공합니다.
Q5. 서비스는 무엇입니까?
사전 판매: 맞춤형 솔루션, 계획 및 설계; 일대일 서비스
애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 도킹
Q6: 귀사를 선택하는 이유는 무엇입니까?
개발, 설계, 제조, 전체 생산 공정의 조립에서 제품은
완전한 생산 체인을 갖춘 공장 간에 수행되어 가장 신뢰할 수 있는 보증이 됩니다.
Q7: 귀사가 기술 인력을 당사에 파견하여 해외에서 당사 직원을 지도할 수 있습니까?
제품 하이라이트
SMTCL CNC 3축 밀링 머신 VMC850Q 범용 4축 수직 머시닝 센터 이 새로운 세대 VMC850Q 수직 머시닝 센터는 수직 프레임 레이아웃, 크로스 슬라이드 구조, 고강성 청어 열, 반전된 사다리꼴 스핀들 박스, 낮은 무게 중심, 고강성 베드, 3축 롤러 가이드 레일을 채택하여 머신의 우수한 작동 정확도, 고강도 및 뛰어난 정밀 안정성을 보장합니다. 기계 구조는 단순하고 컴팩트하며 바닥 면적이 작아 자동 라인 조립에 도움이 됩니다. 표면 밀링, 드릴링, 보링, 리밍, 2D 및 3D 표면 가공, 태핑 및 기타 고정밀 가공 공...
