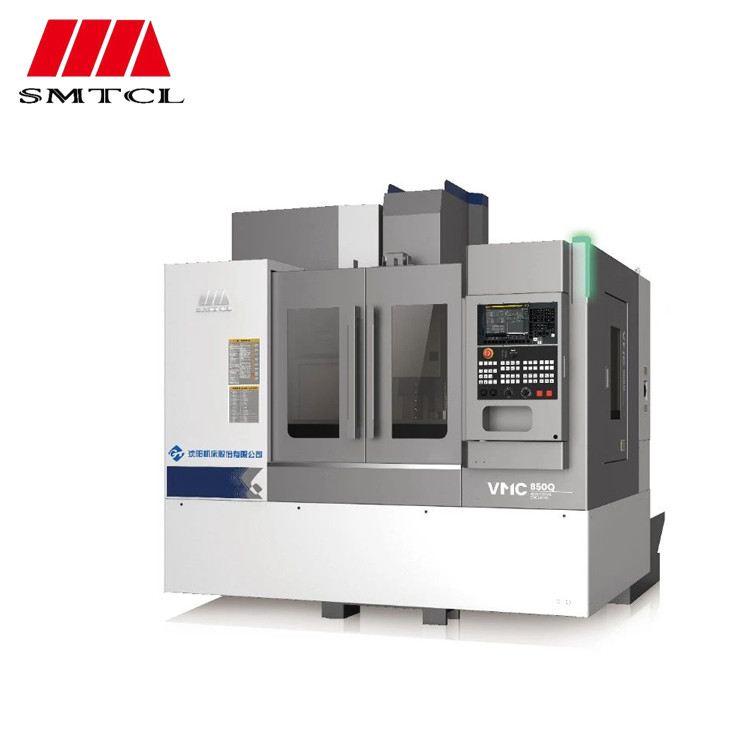

SMTCL 수직 가공 센터 VMC 850Q 뚫기 터핑 프라이싱 턴 4 축 CNC 프라이싱 기계
제품 세부 정보
| 유형:: | 수직의 | CNC 제어 시스템:: | FANUC, 시멘스, GSK |
|---|---|---|---|
| 이송 속도(mm/분):: | 1 - 10000mm/분 | 위치 정확도(mm)u:: | 0.006 |
| 반복성(X/Y/Z)(mm):: | 0.004 | 스핀들 모터 전력(kW):: | 11/15 |
| 도구 매거진 용량:: | 24 | 테이블 크기(L×W): | 1000x500mm |
| 브랜드 이름:: | SYMG, SMTCL | X축 이동: | 850mm |
| Y축 이동: | 500mm | Z 축 이동: | 540mm |
| 강조하다 |
4축 수직 가공 센터,터킹 수직 가공 센터,SMTCL 수직 가공 센터 |
||
제품 설명
VMC-Q 시리즈 공작기계는 일반기계, 자동차 등 산업분야에 대한 독자적 연구개발을 통해 탄생한 차세대 종합 수직형 머시닝센터입니다. 과학적이고 합리적인 분석 및 최적화를 위한 전문 설계 및 분석 소프트웨어와 검증 및 개선을 위한 첨단 제조 및 테스트 기술을 통해 장비는 우수한 절삭 성능을 갖추고 있어 다양한 부품의 드릴링 및 밀링 요구 사항을 충족하고 고객에게 최고의 가공 경험을 제공할 수 있습니다.
제3자 평가: 최고의 성능 수준
주요 기술 매개변수
| 목 | 단위 | 명세서 | |
|---|---|---|---|
| 용량 | X축 이동 | mm | 850 |
| Y축 이동 | mm | 5000 | |
| Z 축 이동 | mm | 540 | |
| 테이블 표면에 대한 스핀들 노즈 | mm | 120-660 | |
| 스핀들 노즈에서 컬럼 표면까지 | mm | 640 | |
| 작업대 | 테이블 크기(L×W) | mm | 1000×500 |
| 테이블의 최대 하중 | kg | 600 | |
| T 슬롯 크기 | mm | 18×5 | |
| 축 | 스핀들 속도 | rpm | 10000 |
| 스핀들 테이퍼/스핀들 생크 | mm | 7/24테이퍼 | |
| BT40 | |||
| 스핀들 모터 | kw | 11/15 | |
| 최대 출력 토크 | Nm | 52.5/95.5 | |
| 스핀들 구동 방식 | 동기식 치아벨트 | ||
| 이송 속도 | X,Y,Z 급이송 | 분/분 | 48/48/48 |
| 최대 절단 이송 속도 | 분/분 | 20 | |
| ATC | 도구 저장 용량 | PC | 팔 유형 24 |
| 최대 공구 직경 | mm | 150(80) | |
| 최대 공구 길이 | mm | 300 | |
| 공구교환시간(TT) | 비서 | 2.5 | |
| 정확성 | 포지셔닝 정확도 X/Y/Z | mm | 0.008/0.006/0.006 |
| 반복성 포지셔닝 X/Y/Z | mm | 0.005/0.004/0.004 | |
| 기타 | 전체 치수(L×WxH) | mm | 2940×3450×3050 |
| 순 기계 중량 | kg | 5100 | |
| 총 전력 요구 사항 | KVA | 18 | |
- FANUC OI-MF TYPE(5)β 제어 시스템
- 10000RPM 스핀들, 벨트 연결됨
- 24 디스크 매니퓰레이터 도구 매거진
- 물탱크 + 침대수세칩
- 클린에어건, 작업등, 경고등
- Fanuc Oi-MF TAPE(l)β 시스템
- Fanuc Oi-MF TAPE(l)α 시스템
- 지멘 828D CNC 시스템
- 직접 연결 12000RPM 기계식 스핀들
- 16000RPM, 24000 전동 스핀들
- 4축 턴테이블
- 2MPa, 3MPa, 5MPa, 7MPa 내부 냉각
- 유수분리기
- 체인 칩 제거제
- 깨끗한 물총
- 공구 및 공작물 검사
- 자동문
- 안전 도어 잠금 장치
- 전기 캐비닛 및 에어컨
기계의 정확도는 공작 기계 위치 정확도 및 반복 위치 정확도 GB/T18400.4-2010에 대한 수용 표준 GB/T18400.2-2010 수용 표준을 구현합니다.
| 검사항목 | 공장 표준 | |
|---|---|---|
| 가공 정확도 | IT6 | |
| 포지셔닝 정확도 | X축(mm) | 0.008 |
| Y축(mm) | 0.006 | |
| Z축(mm) | 0.006 | |
| 반복 위치 정확도 | X축(mm) | 0.005 |
| Y축(mm) | 0.004 | |
| Z축(mm) | 0.004 | |
공작기계의 주요 구성 및 구매 부품 목록
| 목 | 명세서 | 상표 | 비고 |
|---|---|---|---|

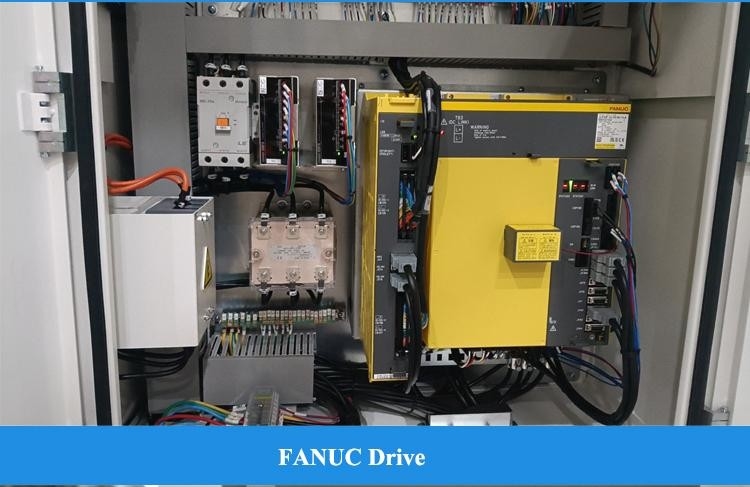

| CNC 시스템 | FANUC Oi-MF 플러스 타입(5) | 화낙 | |
| 메인 모터 | βiI 8/12000-B | 화낙 | |
| X축 모터 | βiSc 12/3000-B | 화낙 | |
| Y축 모터 | βiSc 12/3000-B | 화낙 | |
| Z축 모터 | 베타 22B/3000-B | 화낙 | |
| X축 스크류 베어링 | 30×62×15 | NSK/FAG/나치/NTN | |
| Y축 스크류 베어링 | 30×62×15 | NSK/FAG/나치/NTN | |
| Z축 스크류 베어링 | 30×62×15 | NSK/FAG/나치/NTN | |
| X축 볼스크류 | Φ40×16,C3 | THK/PMI/HIWN | |
| Y축 볼스크류 | Φ40×16,C3 | THK/PMI/HIWN | |
| Z축 볼스크류 | Φ40×16,C3 | THK/PMI/HIWN | |
| X축 가이드 방식 | 35 | THK/렉스로스/PMI/HIWN | |
| Y축 가이드 방식 | 45 | THK/렉스로스/PMI/HIWN | |
| Z축 가이드 방식 | 45 | THK/렉스로스/PMI/HIWN |
- 최고의 품질 감각, 고객의 요청이 최우선입니다
- 30년 + R&D 역사, 회사는 1993년에 설립되었습니다.
- 연구와 디자인 역량을 갖춘 하이테크 제조업체
- 안정적이고 성숙한 공급 시스템
- 인스턴트 서비스를 위한 젊은 활성 영업 및 엔지니어(24시간 온라인)
- 인체공학적 설계와 손쉬운 유지보수에 따른 메커니즘 업그레이드
- 우리의 구조 설계 원칙: 쉬운 유지 관리 및 설치, 저렴한 유지 관리 비용, 생산에 영향을 미치지 않음
우리를 방문하는 것을 환영합니다!
Shanghai HD M&E Tech Co., Ltd는 중국 상하이에 위치하고 있습니다. CNC선반, 수직형 머시닝센터, 수평형 머시닝센터, 갠트리 머시닝센터, 5축 머시닝센터, 턴밀링센터 등 다양한 CNC장비를 전문적으로 취급하고 있습니다. 우리는 200가지 이상의 공작기계를 보유하고 있습니다. 제품의 품질과 기술은 국제 선진 수준에 도달했습니다.
우리 공장은 공작기계 제조에 있어 80년 이상의 역사를 가지고 있습니다. 최초의 선반, 드릴링 머신, 보링 머신이 모두 이곳에서 탄생했습니다. 그들은 중국 공작기계 산업의 선두주자 중 하나이자 중국 최대의 공작기계 제조업체입니다. 공작기계 제품에는 자동차, 항공, 신에너지, 건설기계, 선박, 펌프 밸브, 베어링, 3C 전자, 금형 및 기타 산업이 포함됩니다. 우리는 전 세계 고객에게 최고의 기술, 고품질 및 우수한 서비스를 갖춘 공작 기계를 제공한다는 사명을 가지고 있습니다!
우리는 제조 회사입니다.
우리는 CNC 선반, CNC 밀링 머신, 수직 머시닝 센터, 기존 선반, 드릴링 머신, 레이디 얼 드릴링 머신 등과 같은 모든 종류의 기계를 전문으로했습니다.
예, 우리는 효율성을 높이기 위해 고객에게 Smart CNC 솔루션을 제공합니다.
결함이 있는 것으로 판명된 부품에 대해서는 12개월 동안 교체품을 공급해 드립니다.
기계의 선하증권 날짜부터 시작됩니다.
홍보판매:맞춤형 솔루션, 기획 및 설계, 일대일 서비스
판매 후:7일 24시간 온라인 서비스, 원격 설치 안내, 고객 소프트웨어 시스템과 도킹
제품의 개발, 설계, 제조, 조립 등 생산 전 과정을 거쳐 완성된 제품은
가장 신뢰할 수 있는 보장인 완전한 생산 체인을 갖춘 공장 간에 수행됩니다.
우리는 이런 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 기계 및 전기 엔지니어를 적시에 보내 구매자의 일정에 따라 설치할 수 있습니다. 이 모든 것은 계약서에 인용되고 나열될 수 있습니다. 판매자는 구매자와 협력하여 해외 출국 전 비자 및 설치 준비를 진행합니다.
T/T 주문 시 초기 지불금 30%, 배송 전 잔액 지불 70%. 즉시 취소할 수 없는 신용장
