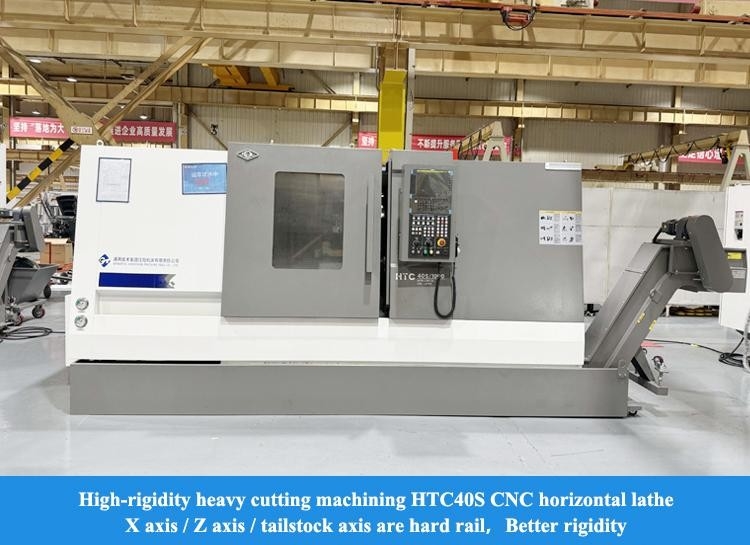

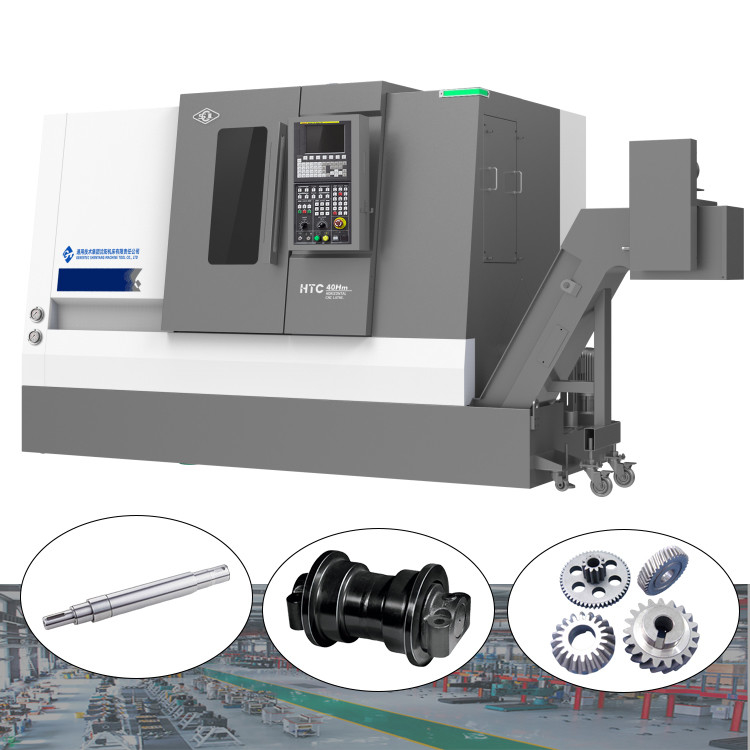

무거운 CNC 턴 머신 Fanuc 컨트롤러 HTC40Sm/1500 SMTCL 턴 센터와 Y 축 및 C 축
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HTC40Sm/1500 |
|---|---|---|---|
| CNC인지 아닌지: | CNC | 키워드: | 수평형 터닝센터 |
| 맥스. Dia를 줄이기.: | 400mm | Max.Cutting 길이: | 1450mm |
| <i>Max.</i> <b>최대.</b> <i>swiming dia.over bed</i> <b>수영 dia.over 침대</b>: | 600mm | X 축 이동: | 220mm |
| Z 축 이동: | 1578mm | 스핀들 속도: | 3500r/분 |
| 강조하다 |
Fanuc 컨트롤러 CNC 턴 머신,HTC40Sm/1500 CNC 턴 머신,C 축 CNC 턴 머신 |
||
제품 설명
제품 설명:
제품 특징:
◆ 고효율적 인 서보 전력 도구 기기
◆ 스플릿 세르보 꼬리 스톡
◆ 두 축 의 빠른 이동 속도
◆ 선택적 Y 축 구성
순서 통합 처리
◆ 오류 보상 기술
◆ 공정 표준 의 정량화
◆ 엄격 한 검사 표준
◆ 큰 스핀드 단위
◆ 굽지 않는 弧形 의 썰매
◆ 작은 스핀들 구조
제품 세부 사항:
도구 모델: Ф20 평방 어깨
밀링 커터
냉각 상태: 물 냉각
작업 조각 재료: HT200
도구 모델: Ф16 트위스트 드릴
냉각 상태: 물 냉각
|
프로젝트
|
단위
|
HTC 40Sm/1500
|
|
맥스, 자르고 있어
|
mm
|
Φ400
|
|
최대 절단 길이
|
mm
|
1450
|
|
맥스, 침대에 헤엄치고 있어
|
mm
|
Φ600
|
|
최대 수영 다이어트 슬라이드
|
mm
|
Φ400
|
|

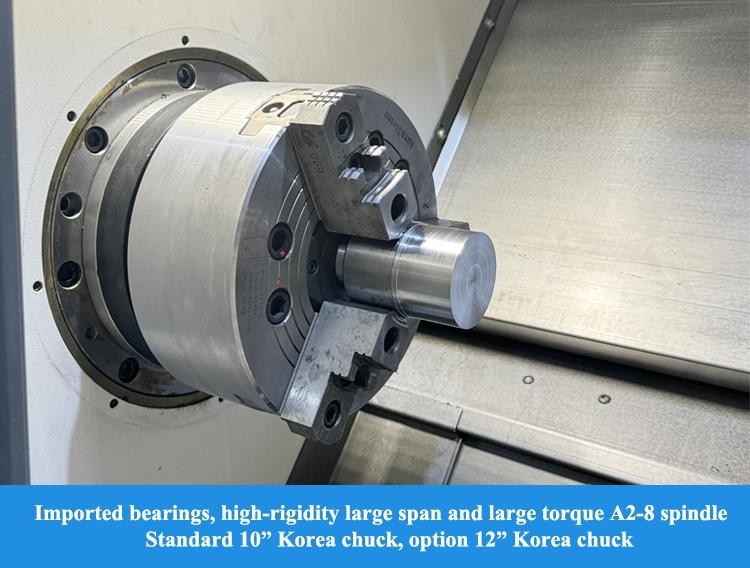

스핀들
|
|
|
|
스핀드 코 모델
|
|
A2-8
|
|
앞 베어링 내부 다이어
|
mm
|
120
|
|
스핀드 톱니와 구멍 크기
|
|
1:20Φ70
|
|
스핀들 구멍의 다이아몬드
|
|
Φ80
|
|
맥스. 바 디아.
|
mm
|
Φ65
|
|
표준 차크 다이어.
|
인치
|
10
|
|
스핀드 속도 범위
|
r/min
|
3500
|
|
스핀드 등급 토크
|
제1항
|
229 ((592r/min)
|
|
스핀드 맥스. 토크
|
제1항
|
377 ((443r/min)
|
|
주 엔진 출력 전력 연속 15분
|
kW
|
15/18.5
|
|
X/Z 축
|
|
|
|
X/Z 축 빠른 이동
|
m/min
|
20
|
|
X축 이동
|
mm
|
220
|
|
Z축 이동
|
mm
|
1578 |
|

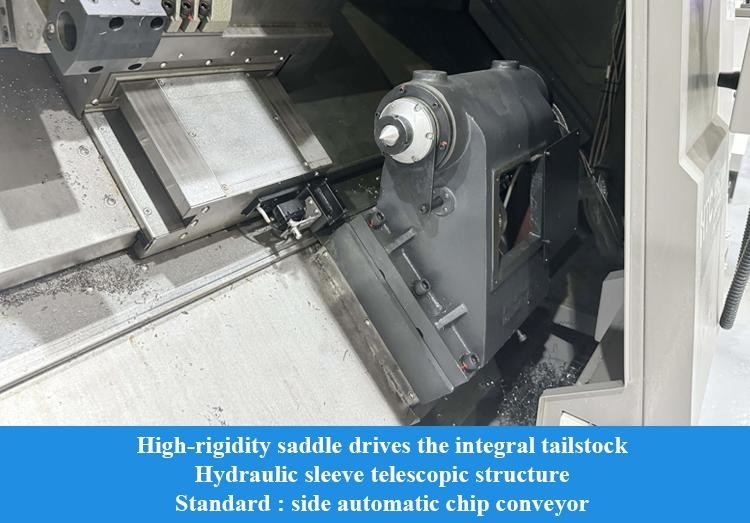

Tailstock
|
|
|
|
꼬리동물 여행
|
mm
|
1618 |
|
Tailstock 드라이브 방법
|
|
썰매 견인
|
| 꼬리잡이 장갑 여행 | mm | 100 |
| Tailstock sleeve dia. 꼬리 스톡 장갑. | mm | Φ100 |
| 꼬리 톱니 톱니 구멍 | 모스 문자 | MT-4 |
|

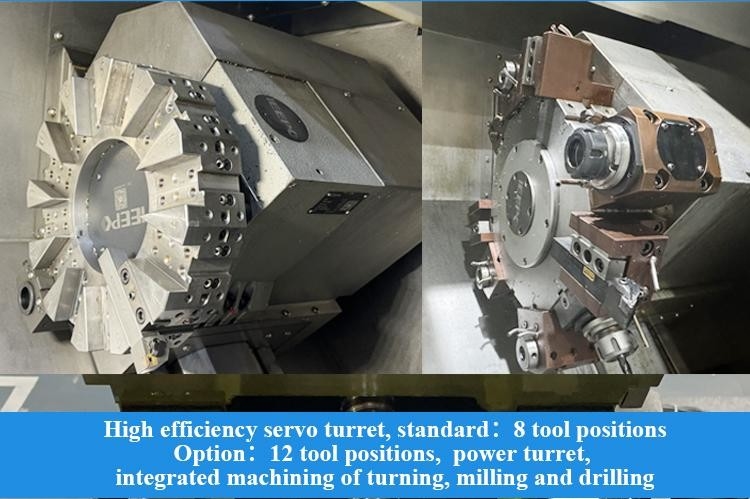

타워
|
|
|
|
타워 타입
|
|
수평 12역 전력탑
|
|
중앙 높이
|
mm
|
100
|
|
타워 인덱싱 반복 위치 정확성
|
세크.
|
± 16
|
|
도구 크기
|
mm
|
25
|
|
가까운 도구를 선택할 수 있다면
|
|
네
|
|
전동기구 보유기 인터페이스
|
|
BMT55
|
|
최대 굴착 용량
|
mm
|
16x02
|
|
최대 밀링 용량
|
mm
|
14×10×40
|
|
최대 터킹 용량
|
mm
|
M12×15
|
|
다른 것
|
|
|
|
스핀들 중심과 바닥 사이의 거리는
|
mm
|
1022
|
|
도구 기계의 순량
|
65kg
|
00
|
|
전체 차원 (LxWxH)
|
mm
|
4600×2050×2000
|
|
참고: 테이블에 표시된 매개 변수는 참고용입니다. 변경 사항이 있을 경우 실제 제품을 참조하시기 바랍니다.
|
||
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
