SMTCL 중량 PBC110 시멘스 시스템 CNC 바닥형 수평 5 축 프레싱 부어기
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | PBC110m |
|---|---|---|---|
| CNC 여부: | CNC | 핵심 단어: | 수평 CNC 밀링 보링 머신 |
| 스핀들 속도: | 10~2500 회전/분 | 작업대 차원: | 1250×1400mm |
| 작업대의 최대 부하: | 5 Ｔ | 작업대의 가로 이동 X: | 2000mm |
| 주축대의 수직 이동 Y: | 1500mm | 기둥의 종방향 이동Z: | 1200 밀리미터 |
| 스핀들의 W 이동: | 550 mm | 위쪽 머리 슬라이드 블록의 이동 U: | 140 mm |
| 강조하다 |
수평 5 축 프레싱 부러기,CNC 바닥형 프레싱 보어 머신,PBC110 시멘스 CNC 프레싱 뚫기 기계 |
||
제품 설명
제품 설명:
제품 특징:
1, CNC 수평 밀링 및 보링 머신 시리즈는 독일의 선진 기술을 도입하여 시장 수요에 따라 당사의 유사 공작 기계의 성숙한 구조와 공작 기계 개발을 결합했습니다.
2, 모듈식 설계를 사용하여 표준 인터페이스를 통해 모듈을 다양한 방식으로 자유롭게 결합하여 시장의 다양한 요구 사항을 충족하는 제품 변형을 형성할 수 있습니다. 이 기계는 주로 밀링 및 보링이며 드릴링, 리밍, 카운터 페이싱, 엔드 페이스 터닝 및 라운드 터닝과 같은 공정도 수행할 수 있습니다.
3, 특히 다공성 시스템, 홀 거리 요구 사항이 더 정확한 박스 부품 가공에 적합하며, 이 기계는 좌표의 자동 위치 지정을 실현할 수 있으며 X, Y, Z, W, B 4개의 좌표축 연동을 실현하여 아크 보간 윤곽 및 3차원 표면 가공에 사용할 수 있습니다.

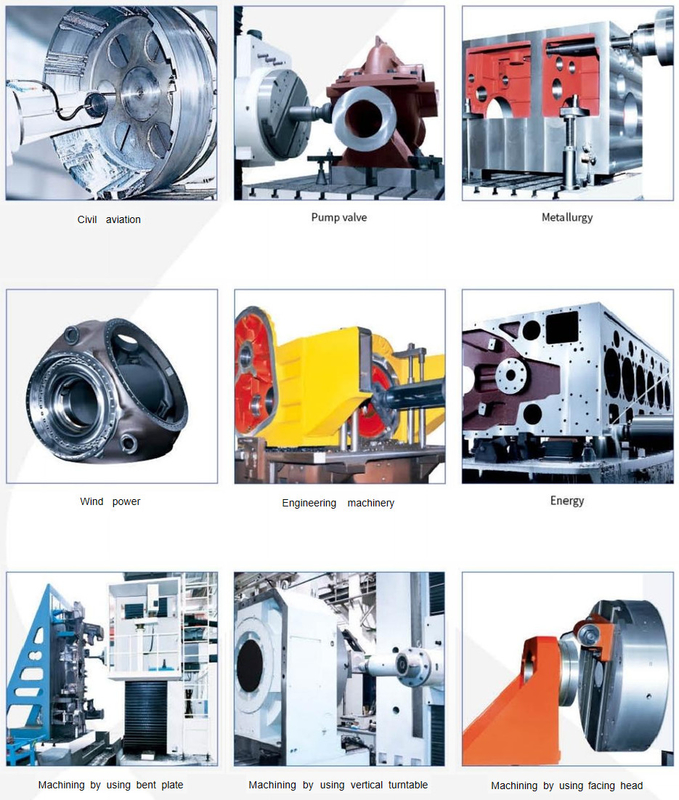

4, 사용자 요구 사항에 따라 수직 CNC 턴테이블, 직각 밀링 액세서리를 장착하여 기계 가공 기술 범위를 확장할 수 있습니다.
제품 세부 정보:
|
항목
|
단위
|
PBC 110m
|
PBC 130m
|
|
|
워크벤치 치수
|
mm
|
1000×1250/ 1250×1400
|
1600×1800
|
|
|
워크벤치 최대 하중
|
T
|
5
|
10
|
|
|
스핀들 직경
|
mm
|
Φ110
|
Φ130
|
|
|
페이싱 헤드 직경
|
mm
|
Φ630
|
|
|
|
스핀들 테이퍼 구멍
|
|
IS0 7:24 N0.50
|
IS0 7:24 N0.50
|
|
|
공구 생크 사양
|
|
JT50/BT50
|
JT50/BT50
|
|
|
스핀들 속도
|
r/min
|
10-2500
|
10-3000
|
|
|
페이싱 헤드 속도
|
r/min
|
10-200
|
|
|
|
주 모터 전력
|
kW
|
17/20.4
|
25/30
|
|
|
스핀들 최대 토크
|
Nm
|
1300/1600
|
2100/2600
|
|
|
워크벤치 가로 이동 X
|
mm
|
2000
|
2000/3000/4000
|
|
|
헤드스톡 수직 이동 Y
|
mm
|
1500
|
1600/2000
|
|
|
칼럼 세로 이동 Z
|
mm
|
1200
|
1600/2000
|
|
|
스핀들 이동 W
|
mm
|
550
|
800
|
|
|
페이싱 헤드 슬라이드 블록 이동 U
|
mm
|
140
|
|
|
|
워크벤치 회전 B
|
°
|
0.001×360
|
0.001×360
|
|
|
스핀들 중심에서 워크벤치까지의 거리
|
mm
|
60-1560
|
100-1700
|
|
|
스핀들 중심에서 워크벤치까지의 거리
|
mm
|
350
|
850
|
|
|
이송 속도
|
X,Y,Z
|
mm/min
|
1-6000
|
X/Z:1-12000,Y:10000
|
|
W
|
mm/min
|
1-2000
|
1-3000
|
|
|
U
|
mm/min
|
1-1000
|
|
|
|
B
|
r/min
|
0-1
|
0-1.5
|
|
|
급속 속도
|
X,Y,Z
|
m/min
|
9
|
X/Z:12,Y:10
|
|
W
|
m/min
|
2.4
|
3
|
|
|
U
|
m/min
|
2.4
|
|
|
|
B
|
r/min
|
2
|
1.5
|
|
|
위치 정확도
|
X,Y,Z
|
mm
|
X:0.02/0.016(그레이팅 스케일)
YZ:0.018/0.015(그레이팅 스케일)
|
XZ:0.015/0.01(그레이팅 스케일)
Y:0.01(그레이팅 스케일)
|
|
W
|
mm
|
0.02
|
0.012
|
|
|
U
|
mm
|
0.032
|
|
|
|
B
|
''
|
12/10(그레이팅 스케일),4X90°；6
|
8(그레이팅 스케일),4X90°；6
|
|
|
재위치 정확도
|
X,Y,Z
|
mm
|
X:0.011 YZ:0.01
|
0.008
|
|
W
|
|
0.016
|
0.01
|
|
|
U
|
mm
|
0.018
|
|
|
|
B
|
''
|
7
|
6
|
|
|
CNC 시스템
|
|
|
SIEMENS 828D
|
SIEMENS 828D
|
당사의 서비스:
고품질 기계를 받으십시오.
1. 모든 부품을 검사해야 합니다.
4. 각 기계의 샘플 가공
5. 배송 전 72시간 시운전
• 30년 이상 R&D 역사, 1993년 설립
• 연구 및 설계 능력을 갖춘 하이테크 제조업체
• 안정적이고 성숙한 공급 시스템
• 즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어(24시간 온라인)
• 인체 공학 및 쉬운 유지 관리에 따른 메커니즘 업그레이드
• 당사의 구조 설계 원칙: 쉬운 유지 관리 및 설치, 저렴한 유지 관리 비용, 생산에 영향 없음
FAQ:
Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?
Q5. 서비스는 무엇입니까?
애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 도킹
Q6: 귀사를 선택하는 이유는 무엇입니까?
Q7: 귀사에서 기술 인력을 당사에 파견하여 해외에서 당사 직원을 지도할 수 있습니까?
제품 하이라이트

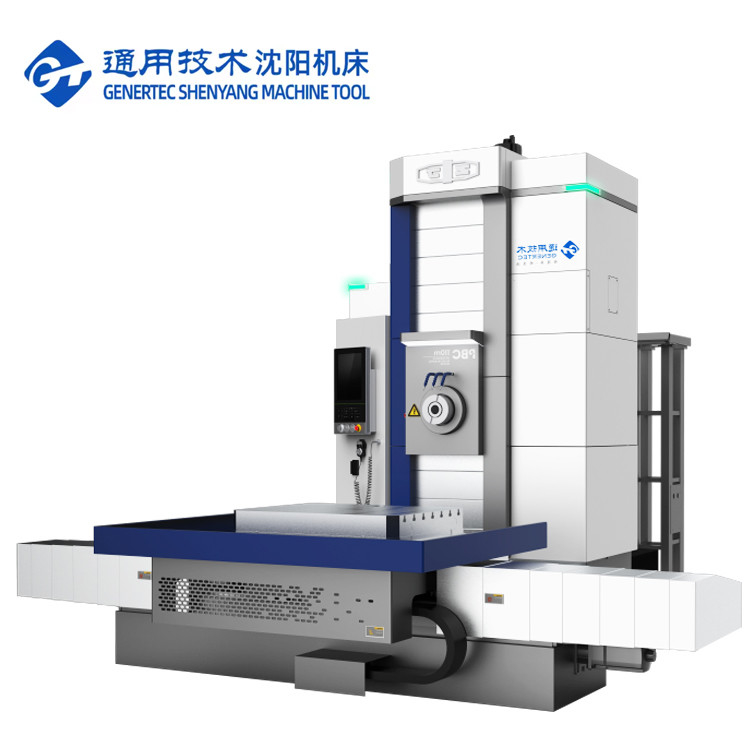

제품 설명: SMTCL Heavy PBC110 SIEMENS 시스템 CNC 플로어 타입 수평 5축 밀링 보링 머신 이 공작 기계는 보링, 밀링, 드릴링(드릴링, 확장 및 리밍), 태핑(강성 나사산) 및 카운터싱크와 같은 여러 가공 기능을 갖추고 있으며, 우수한 CNC 시스템은 공작 기계가 선형 보간 및 원형 보간과 같은 기능을 갖추도록 합니다. CNC 로터리 워크벤치는 공작물을 한 번 고정하여 4면 홀 그룹, 홀 시리즈 및 평면의 다중 절차 가공을 실현할 수 있습니다. 이 공작 기계는 T자형 레이아웃, 단일 칼럼 및 측면 서스펜션 ...
