SMTCL 중량 다기능 5 축 수평 굴착 기계 TK6516 CNC 굴착 및 굴착 기계
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | TK6516 |
|---|---|---|---|
| CNC 여부: | CNC | 핵심 단어: | 수평 CNC 밀링 보링 머신 |
| 스핀들 속도: | 10-1500r/분 | 작업대 차원: | 1600×1800mm |
| 작업대의 최대 부하: | 10/20/30T | 작업대의 가로 이동 X: | 3000/3500/4000mm |
| 주축대의 수직 이동 Y: | 2000/2500/3000mm | 기둥의 종방향 이동Z: | 2000mm |
| 스핀들의 W 이동: | 1000mm | ||
| 강조하다 |
CNC 수평 굴착 및 밀링 기계,다기능 수평 굴착 및 밀링 기계,CNC Boring And Milling Machine |
||
제품 설명
제품 설명:
제품 특징:
1,CNC 수평 프레싱 및 굴착 기계 시리즈는 시장 수요에 따라 독일의 첨단 기술을 도입,우리 회사의 비슷한 기계 도구의 성숙한 구조와 기계 도구의 개발과 결합.
2"모듈적 설계의 사용, 즉 표준 인터페이스를 통해 모듈은 시장의 다양한 요구를 충족시키기 위해 다양한 방식으로 자유롭게 결합 될 수 있습니다.기계는 주로 밀링 및 boring, 또한 뚫기, 뚫기, 반면, 끝면 회전 및 회전 및 기타 프로세스를 수행 할 수 있습니다.
3, 특히 포러스 시스템 처리, 구멍 거리의 요구 사항 더 정확한 상자 부품에 적합, 기계는 좌표의 자동 위치 실현 할 수 있지만 또한 X, Y, Z를 실현 할 수 있습니다,W, B 어떤 네 좌표 축 연결, 도곡 인터폴레이션 윤곽 및 3 차원 표면 처리를 위해 사용할 수 있습니다.
4사용자 요구 사항에 따라, 수직 CNC 회전 테이블, 오른쪽 각 프레싱 액세서리를 장착하여 기계 처리 기술의 범위를 확장 할 수 있습니다.
제품 세부 사항:
|
그 물건들
|
단위
|
TK ((H) 6516
|
TK ((H) P 6516
|
|
|

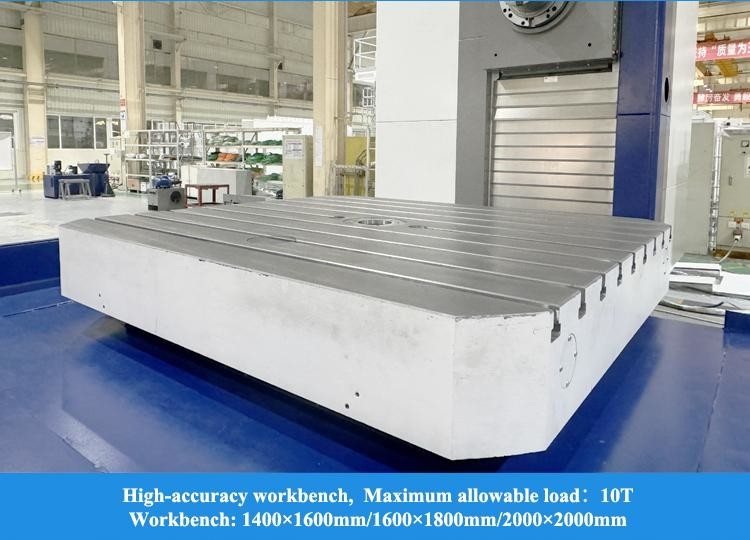

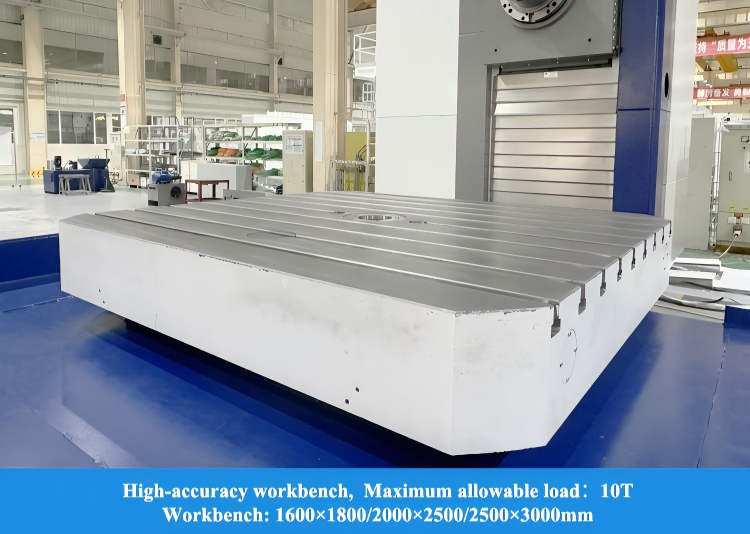

작업판 크기
|
mm
|
1600×1800/A:2000×2500/B:2500×3000
|
||
|
작업판의 최대 부하
|
T
|
10/A:20/B:30
|
||
|
스핀드 지름
|
mm
|
φ160
|
||
|
앞면 머리 지름
|
mm
|
-
|
φ900
|
|
|
스핀드 톱니 구멍
|
|
IS0 7:24 N0.50
|
||
|
도구 막대기 사양
|
|
JT50/BT50
|
||
|
스핀드 속도
|
r/min
|
10-1500
|
||
|
머리 속도에 맞게
|
r/min
|
-
|
10-100
|
|
|
주 엔진의 전력
|
kW
|
41/492
|
||
|
스핀드의 최대 토크
|
Nm
|
3300/4000
|
||
|
작업판의 가로 이동 X
|
mm
|
3000/3500/4000
|
||
|
수직 이동 Y 머리
|
mm
|
2000/2500/3000
|
||
|
기둥의 길쭉한 이동Z
|
mm
|
2000
|
||
|
스핀드의 이동 W
|
mm
|
1000
|
||
|
위쪽 머리 슬라이드 블록의 이동 U
|
mm
|
-
|
330
|
|
|
작업판 회전 B
|
°
|
0.001×360
|
||
|
스핀들 중심에서 작업판까지의 거리는
|
mm
|
100-2100
|
||
|
불쾌한 소리로
|
mm
|
800/A:1100/B:1350
|
||
|
공급 속도
|
X,Y,Z
|
mm/min
|
1-6000
|
|
|
W
|
mm/min
|
1-3000
|
||
|
U
|
mm/min
|
-
|
1-3000
|
|
|
B
|
r/min
|
0-1
|
||
|
빠른 속도
|
X,Y,Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B
|
r/min
|
1
|
||
|
위치 정확성
|
X,Y,Z
|
mm
|
X:0.03/0.022 (그라이트 스케일)
YZ:0.022/0.018 (그레이트 스케일)
|
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B
|
"
|
10, 4x90°;6
|
||
|
위치 변경 정확성
|
X,Y,Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B
|
"
|
6
|
||
|

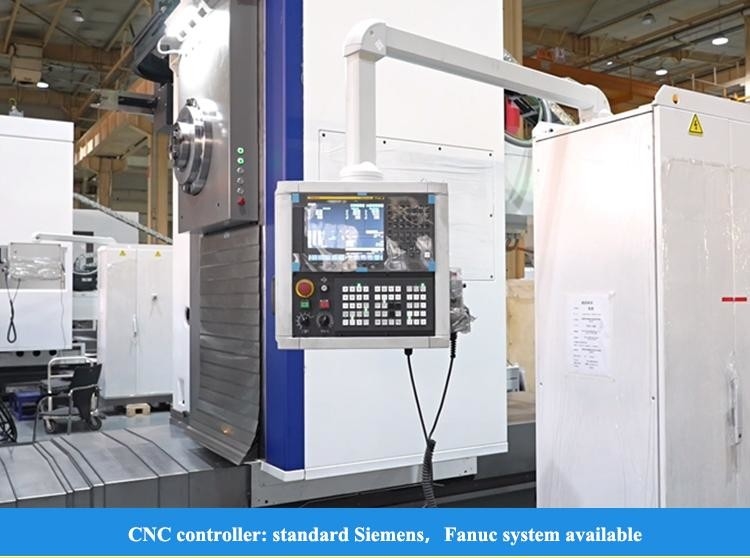

CNC 시스템
|
|
|
시멘스 828D
|
|
우리 서비스:
1배달 전에 조립하고 디버깅
224시간 이내에 응답하고 문제를 해결하도록 하겠습니다.
3. 1 년 무료 수리 서비스 (만 인적 손상이 없습니다).
4전체 창고 솔루션 제공
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
