원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
PBC130rp
제품 설명:
제품 특징:

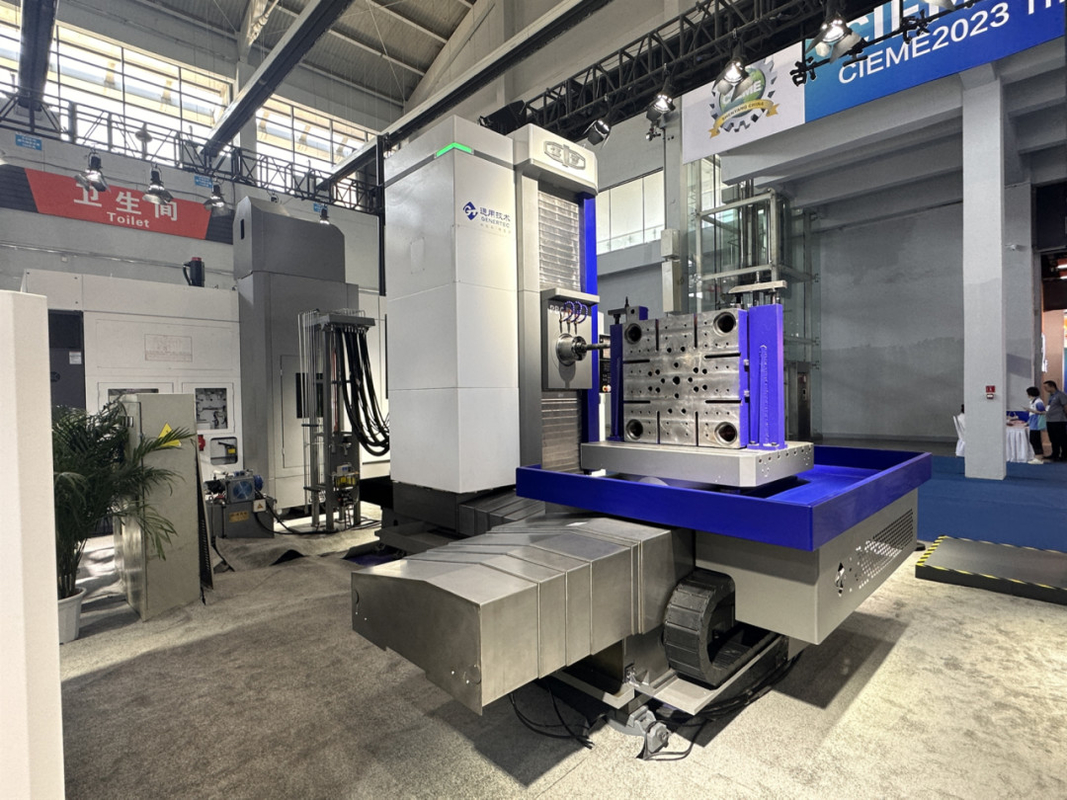

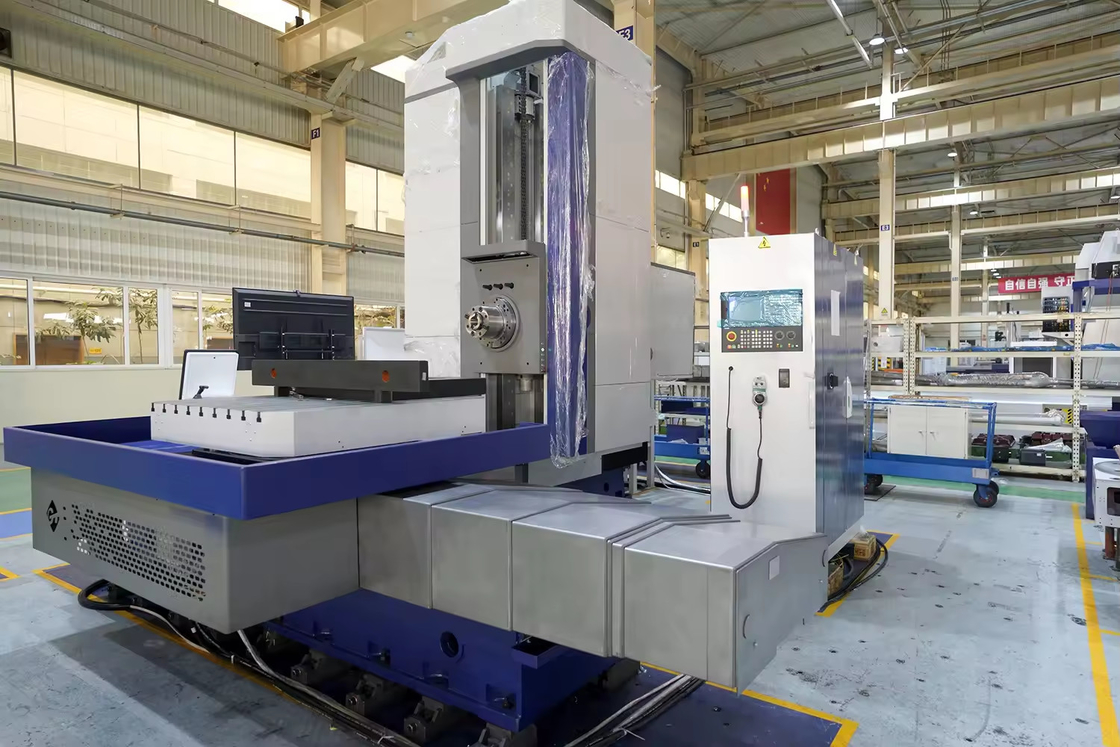

1,CNC 수평 프레싱 및 굴착 기계 시리즈는 시장 수요에 따라 독일의 첨단 기술을 도입,우리 회사의 비슷한 기계 도구의 성숙한 구조와 기계 도구의 개발과 결합.

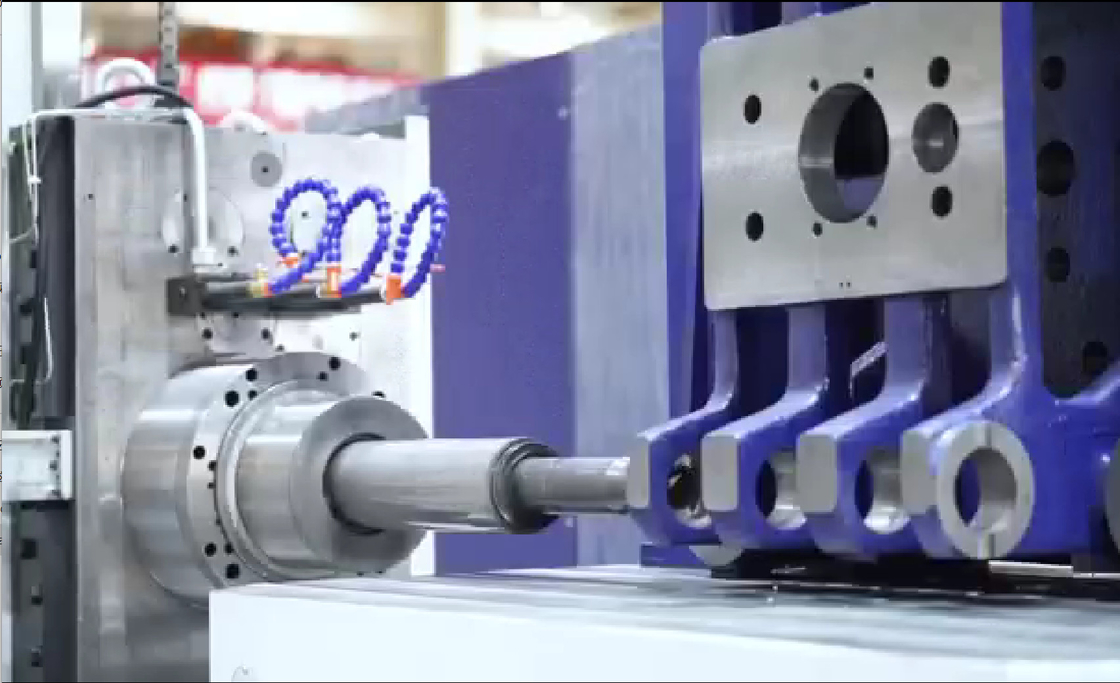

2"모듈적 설계의 사용, 즉 표준 인터페이스를 통해 모듈은 시장의 다양한 요구를 충족시키기 위해 다양한 방식으로 자유롭게 결합 될 수 있습니다.기계는 주로 밀링 및 boring, 또한 뚫기, 뚫기, 반면, 끝면 회전 및 회전 및 기타 프로세스를 수행 할 수 있습니다.

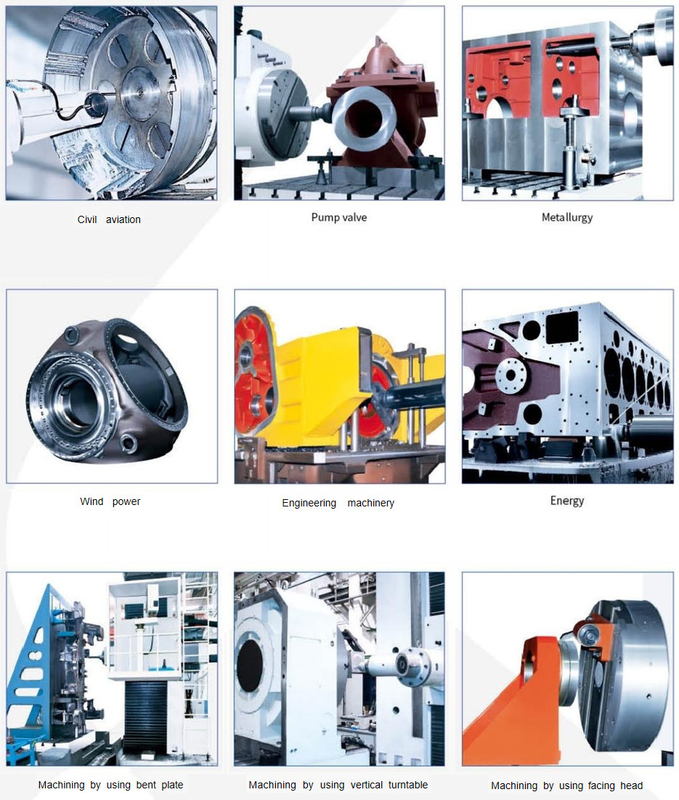

3, 특히 포러스 시스템 처리, 구멍 거리의 요구 사항 더 정확한 상자 부품에 적합, 기계는 좌표의 자동 위치 실현 할 수 있지만 또한 X, Y, Z를 실현 할 수 있습니다,W, B 어떤 네 좌표 축 연결, 도곡 인터폴레이션 윤곽 및 3 차원 표면 처리를 위해 사용할 수 있습니다.
4사용자 요구 사항에 따라, 수직 CNC 회전 테이블, 오른쪽 각 프레싱 액세서리를 장착하여 기계 처리 기술의 범위를 확장 할 수 있습니다.
제품 세부 사항:
|
그 물건들
|
단위
|
PBC 130회전
|
PBC 160회전
|
|
|
작업판 크기
|
mm
|
10T:2000×2000;15T:2000×2000;20T:2000×2500;25T:2000×2000;30T:2500×2000
|
||
|
작업판의 최대 부하
|
T
|
10/15/20/25/30
|
||
|
스핀드 지름
|
mm
|
φ130
|
φ160
|
|
|
램의 절단 면적
|
mm
|
480×480
|
||
|
스핀드 톱니 구멍
|
|
IS0 7:24 N0.50
|
IS0 7:24 N0.50
|
|
|
도구 막대기 사양
|
|
JT50/BT50
|
JT50/BT50
|
|
|
스핀드 속도
|
r/min
|
10-1500
|
||
|
주 엔진의 전력
|
kW
|
41/49
|
60/69
|
|
|
스핀드의 최대 토크
|
Nm
|
3000/3600
|
4400/5000
|
|
|
작업판의 가로 이동 X
|
mm
|
10T:2000/3000/3500/4000;15T:2000/3000/4000
20T/25T/30T:3500/4000
|
||
|
수직 이동 Y 머리
|
mm
|
2500/3000
|
||
|
기둥의 길쭉한 이동Z
|
mm
|
2000/2500
|
||
|
램 여행 V
|
mm
|
1000
|
||
|
스핀드 이동 W
|
mm
|
800
|
||
|
작업판 회전 B
|
°
|
0.001×360
|
||
|
공급 속도
|
X,Y,Z
|
mm/min
|
1-6000
|
|
|
V,W
|
mm/min
|
1-3000
|
||
|
B
|
r/min
|
0-1
|
||
|
빠른 속도
|
X,Y,Z
|
m/min
|
6
|
|
|
V,W
|
m/min
|
3
|
||
|
B
|
r/min
|
1
|
||
|
위치 정확성
|
X,Y,Z
|
mm
|
00.02/1000,
0.012/1000 (그레이트 스케일)
|
|
|
V
|
mm
|
0.025/0.015 (그레이트 스케일)
|
||
|
W
|
mm
|
0.025
|
||
|
B
|
"
|
10/4x90°;6
|
||
|
위치 변경 정확성
|
X,Y,Z
|
mm
|
0.012
|
|
|
V
|
mm
|
0.012
|
||
|
W
|
mm
|
0.015
|
||
|
B
|
"
|
6
|
||
|
CNC 시스템
|
|
|
시멘스 828D
|
시멘스 828D
|
우리 서비스:
1배달 전에 조립하고 디버깅
224시간 이내에 응답하고 문제를 해결하도록 하겠습니다.
3. 1 년 무료 수리 서비스 (만 인적 손상이 없습니다).
4전체 창고 솔루션 제공
