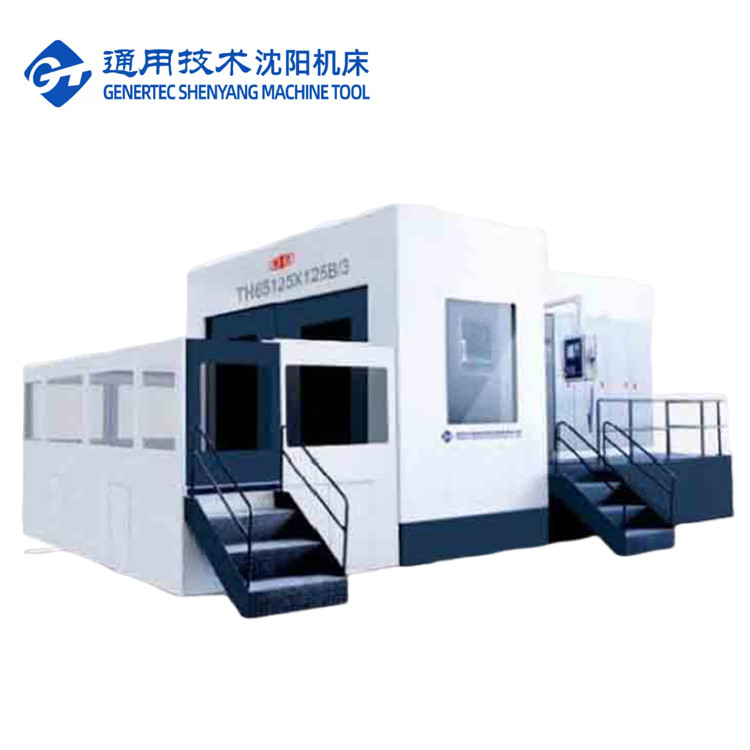

SMTCL 중량 5 축 CNC 굴착 프레싱 기계 TH65110 수평 가공 센터
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | TH65110×100B/D |
|---|---|---|---|
| CNC 또는 아니: | CNC | 핵심 단어: | 수평 CNC 밀링 보링 머신 |
| 방추 속도: | 10~4200 r/min | 작업대 차원: | 1250×1400mm |
| 작업대의 최대 부하: | 4 Ｔ | 작업대의 가로 이동 X: | 2000 밀리미터 |
| 주축대의 수직 이동 Y: | 1200/160mm | 기둥의 종방향 이동Z: | 160 밀리미터 |
| 강조하다 |
TH65110 굴착 프레싱 기계,수평 가공센터 뚫어 닦는 가공 기계,5 축 CNC 굴착 프레이싱 기계 |
||
제품 설명
제품 설명:
제품 세부 사항:
|
그 물건들
|
단위
|
TH 65100 × 100B
|
TH 65100 × 100B/D
|
|
|
작업판 크기
|
mm
|
1000×1000/1000×1250
1250×1250/1250×1400
|
||
|
작업판 수
|
조각
|
2
|
1
|
|
|
작업판의 최대 부하
|
1kg
|
4000
|
5000
|
|
|
스핀드 지름
|
mm
|
φ125
|
φ125
|
|
|
스핀드 톱니 구멍
|
|
IS0 7:24 N0.50
|
IS0 7:24 N0.50
|
|
|
도구 막대기 사양
|
|
JT50/BT50
|
JT50/BT50
|
|
|
스핀드 속도
|
r/min
|
10-4200
|
10-4200
|
|
|
주 엔진의 전력
|
kW
|
19.5/234
|
19.5/234
|
|
|
스핀드의 최대 토크
|
Nm
|
1070/1280
|
1070/1280
|
|
|
작업판의 가로 이동 X
|
mm
|
2000
|
2000
|
|
|
수직 이동 Y 머리
|
mm
|
1200/1600
|
1200/1600
|
|
|
기둥의 길쭉한 이동Z
|
mm
|
1600
|
1600
|
|
|
작업판 회전 B
|
°
|
0.001×360
|
0.001×360
|
|
|
공급 속도
|
X,Y,Z
|
mm/min
|
1-6000
|
1-6000
|
|
B
|
r/min
|
0-1.5
|
0-1.5
|
|
|
빠른 속도
|
X,Y,Z
|
m/min
|
XZ:15/Y:10
|
XZ:15/Y:10
|
|
B
|
r/min
|
2.5
|
2.5
|
|
|
위치 정확성
|
X,Y,Z
|
mm
|
X:0.02/0.016 (그레이트 스케일)
YZ:0.018/0.015 (그레이트 스케일)
|
|
|
B
|
"
|
10/4x90°;6
|
||
|
위치 변경 정확성
|
X,Y,Z
|
mm
|
X:0009/YZ:0.008
|
|
|
B
|
"
|
6
|
6
|
|
|
CNC 시스템
|
|
|
시멘스 828D
|
시멘스 828D
|
우리 서비스:
1배달 전에 조립하고 디버깅
224시간 이내에 응답하고 문제를 해결하도록 하겠습니다.
3. 1 년 무료 수리 서비스 (만 인적 손상이 없습니다).
4전체 창고 솔루션 제공
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
제품 하이라이트

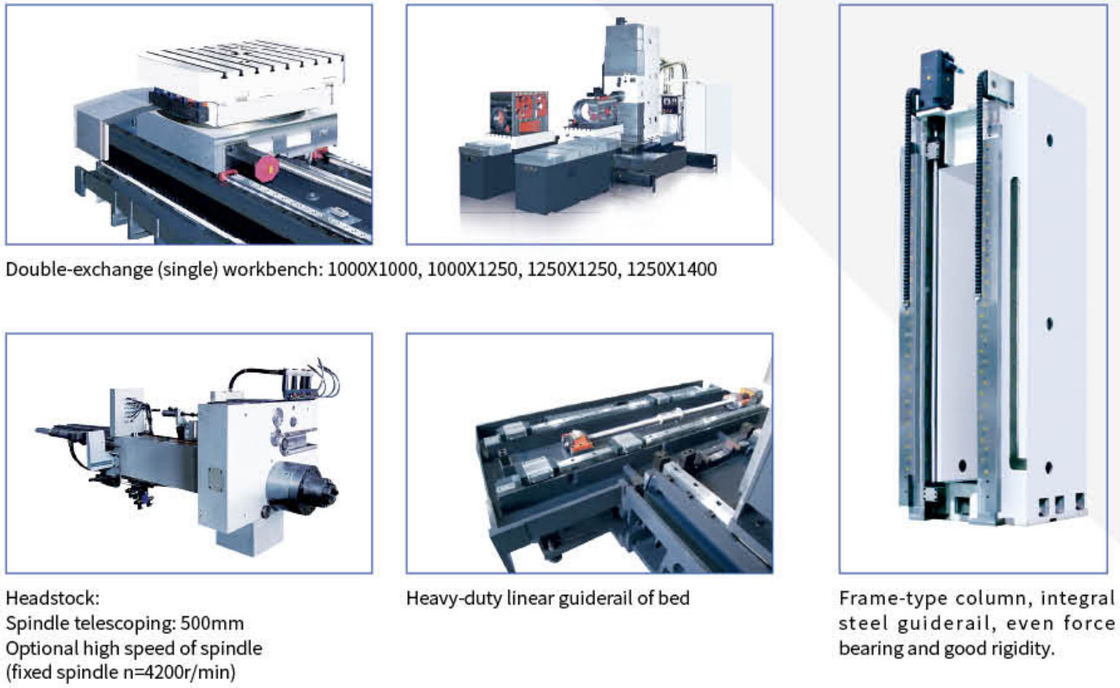

제품 설명: 5 축 수평 뚫기 및 프레싱 기계 기계 도구는 T 모양의 레이아웃을 가지고 있으며, 프레임 유형 단일 기둥과 전면 서스펜션 헤드 스톱 구조입니다. 작업 벤치와 슬라이드 캐리 는 가로 침대에 따라 움직입니다 (X 축 좌표),헤드 스톡은 기둥 유도열을 따라 수직으로 움직인다 (Y축 좌표), 그리고 기둥은 슬라이드 캐리에 고정되어 길쭉한 침대 안내 레일을 따라 움직입니다 (Z 축 좌표). CNC 작업판은 360 ° 회전 (B 좌표),그리고 스핀들 (부어 셰프트) 은 프레싱 셰프트에서 움직인다 (W축 좌표)기계 도구는 여러 가...
