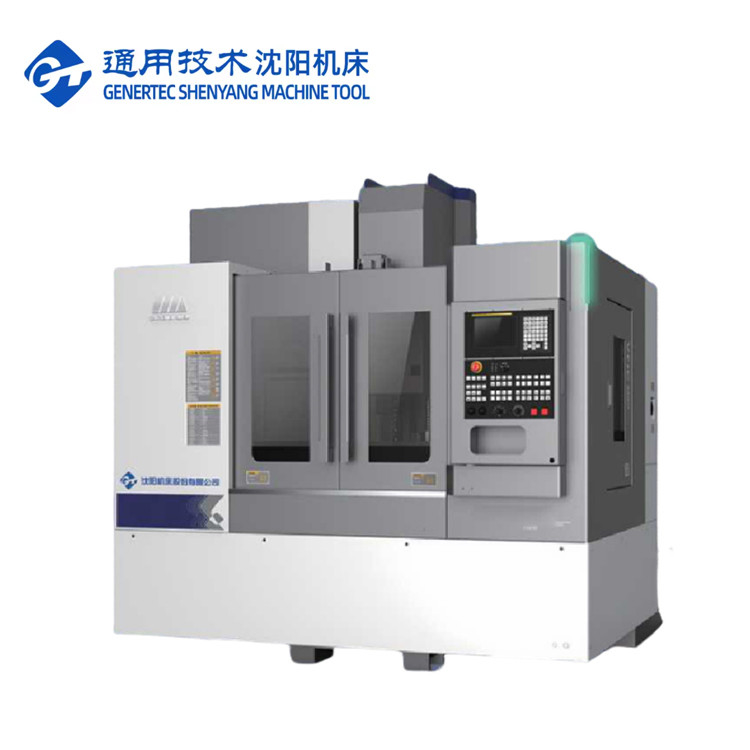

SMTCL CNC 수직 가공 센터 VMC1000Q 3 축 CNC VMC 기계 CNC 프레싱 센터
제품 세부 정보
| 상표: | SMTCL | 유형: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| 제품명: | 수직형 머시닝 센터 | 테이블 크기(L×W): | 1200×500 |
| 테이블의 최대 하중: | 600kg | X 축 이동: | 1000mm |
| Y 축 이동: | 500mm | Z 축 이동: | 540mm |
| 항공 교통 관제 센터: | 로봇팔이 있는 24 ATC | ||
| 강조하다 |
VMC1000 CNC 수직 가공 센터,CNC 프레싱 CNC 수직 가공 센터,5축 CNC 수직 가공 센터 |
||
제품 설명
제품 설명:
1, 높은 강성 및 높은 안정성 설계
* 고강도 일체형 주조 베드

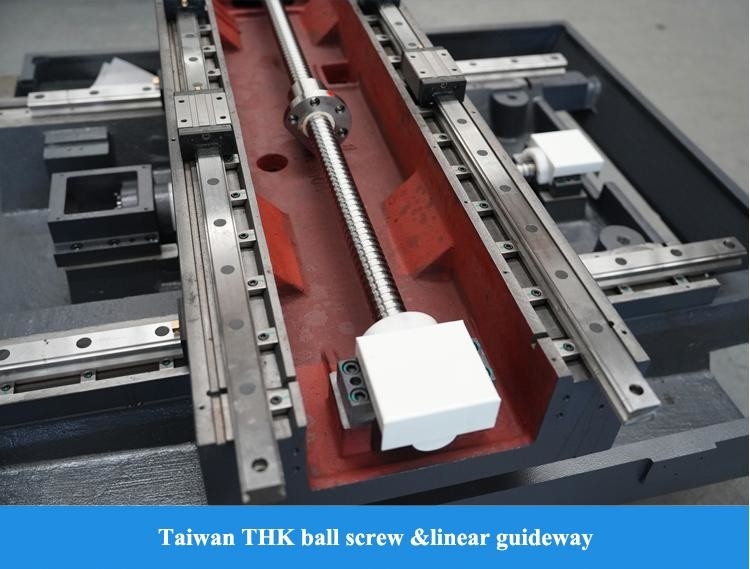

* 3축 P급 롤러 가이드
* 긴 스팬 헤링본 컬럼
제품 매개변수:
|
항목
|
단위
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
용량
|
X축 이동 거리
|
mm
|
850
|
1000
|
1100
|
|
Y축 이동 거리
|
mm
|
500
|
500
|
620
|
|
|
Z축 이동 거리
|
mm
|
540
|
540
|
600
|
|
|
스핀들 노즈에서 테이블 표면까지
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
스핀들 노즈에서 컬럼 표면까지
|
mm
|
640
|
640
|
743
|
|
|
작업대
|
테이블 크기 (L×W)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
테이블 최대 하중
|
kg
|
600
|
600
|
1000
|
|
|
T 슬롯 크기
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
스핀들
|
스핀들 속도
|
rpm
|
10000
|
10000
|
10000
|
|
스핀들 테이퍼/스핀들 생크
|
mm
|
7/24 테이퍼
|
7/24 테이퍼
|
7/24 테이퍼
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
스핀들 모터
|
kw
|
7.5/11
|
7.5/11
|
11/15
|
|
|
최대 출력 토크
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
스핀들 구동 방식
|
|
동기식 톱니 벨트
|
|||
|
공구
|
공구 홀더 모델
|
|
MAS 403 BT40
|
||
|
풀 스터드 모델
|
|
MAS 403 P40T-I
|
|||
|
이송 속도
|
X,Y,Z 급속 이송
|
m/min
|
48/48/48
|
||
|
3축 모터 전력(X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3축 모터 토크(X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
최대 절삭 이송 속도
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
유형
|
pc
|
로봇 암이 있는 ATC
|
||
|
모드
|
|
양방향에서 가장 가까운 공구 선택
|
|||
|
용량
|
개
|
24
|
|||
|
최대 공구 길이
|
mm
|
300
|
|||
|
최대 공구 무게
|
kg
|
7
|
|||
|
최대 공구 디스크 직경 - 전체
|
mm
|
80
|
|||
|
최대 공구 디스크 직경 - 인접
|
mm
|
150
|
|||
|
공구 교환 시간(T-T)
|
초
|
2.5
|
|||
|
테이블에서 지면까지의 높이
|
mm
|
900
|
900
|
950
|
|
|
기타
|
전체 치수
(L×WxH)
|
mm
|
2400×2975×2840
(칩 컨베이어 제외)
|
2700×2975×2840
(칩 컨베이어 제외)
|
2940×3450×3050
(칩 컨베이어 제외)
|
|
순 기계 중량
|
kg
|
5100
|
5400
|
6200
|
|
|
총 전력 요구 사항
|
KVA
|
18
|
18
|
25
|
|
|
표준 구성:
1. FANUC OI-MF TYPE(5)β 제어 시스템
2. 10000 RPM 스핀들, 벨트 연결 3. 24 디스크 매니퓰레이터 공구 매거진 4. 물 탱크 + 베드 플러싱 칩 5. 클린 에어건, 작업등, 경고등 |
선택적 구성:
1. Fanuc Oi-MF TAPE(l)β 시스템
2. Fanuc Oi-MF TAPE(l)α 시스템 3. Siemens 828D CNC 시스템 4. 직접 연결 12000 RPM 기계식 스핀들 5. 16000 RPM, 24000 전동 스핀들 6. 4축 턴테이블 7. 2MPa, 3MPa, 5MPa, 7MPa 내부 냉각 8. 유수 분리기 9. 체인 칩 제거기 10. 깨끗한 물총 11. 공구 및 공작물 검사 12. 자동 도어 13. 안전 도어 잠금 장치 14. 전기 캐비닛 및 에어컨 |
||||
당사의 서비스:
고품질 기계를 받으십시오.
1. 모든 부품은 검사해야 합니다.
2. 100개 이상의 생산 공정 관리
3. 200개 이상의 검사 항목
4. 각 기계의 샘플 가공
5. 배송 전 72시간 시험 가동
◆ 30년 이상 R & D 역사, 회사는 1993년에 설립되었습니다.
◆ 연구 및 설계 능력을 갖춘 하이테크 제조업체
◆ 안정적이고 성숙한 공급 시스템
◆ 즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어(24시간 온라인)
◆ 인체 공학 및 쉬운 유지 보수에 따른 메커니즘 업그레이드
◆ 당사의 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
FAQ:
Q1. 당신은 무역 회사입니까, 아니면 제조 회사입니까?
Q5. 서비스는 무엇입니까?
애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 도킹
Q6: 귀사를 선택하는 이유는 무엇입니까?
Q7: 귀사가 기술 인력을 귀사에 파견하여 해외에서 작업자를 지도할 수 있습니까?
제품 하이라이트
제품 설명: SMTCL CNC 수직 머시닝 센터 VMC1000Q 3축 CNC VMC 머신 CNC 밀링 센터 VMC-Q 시리즈 공작 기계는 일반 기계, 자동차 및 기타 산업 분야의 독립적인 연구 개발, 전문적인 설계 및 분석 소프트웨어를 통한 과학적이고 합리적인 분석 및 최적화, 검증 및 개선을 위한 고급 제조 및 테스트 기술을 통해 개발된 새로운 세대의 제품입니다. 우수한 절삭 성능을 갖추고 있으며, 다양한 부품의 드릴링 및 가공 요구 사항을 충족할 수 있습니다. 고객에게 최고의 가공 경험을 제공합니다. 제품 특징: 1, 높은 강성 ...
