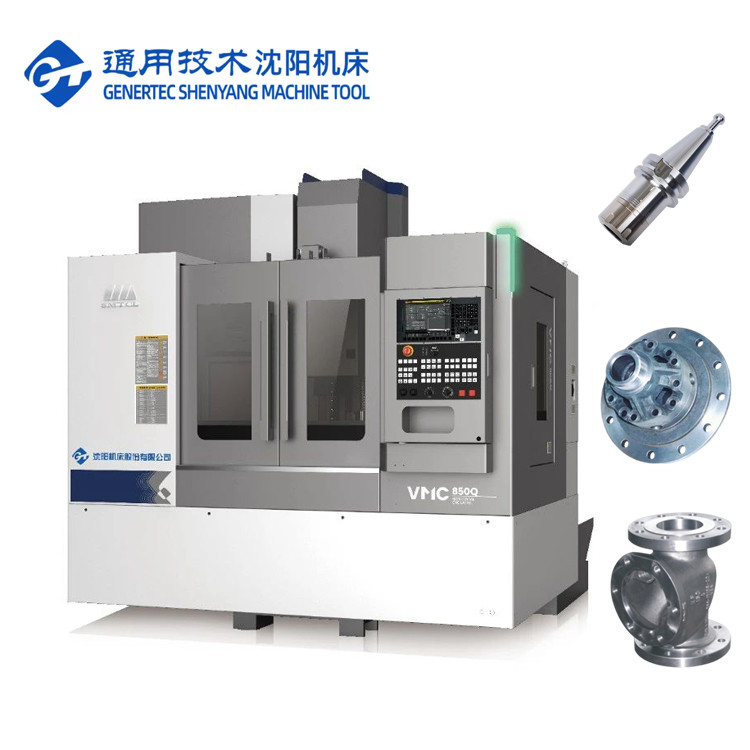

SMTCL CNC 수직 프레싱 머신 VMC850Q CNC VMC 머신 3 축 CNC 수직 가공 센터
제품 세부 정보
| 상표: | SMTCL | 유형: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| 제품명: | 수직형 머시닝 센터 | 테이블 크기(L×W): | 1000×500 |
| 테이블의 최대 하중: | 600kg | X 축 이동: | 8500 밀리미터 |
| Y 축 이동: | 500mm | Z 축 이동: | 540mm |
| 항공 교통 관제 센터: | 로봇팔이 있는 24 ATC | ||
| 강조하다 |
CNC VMC 기계 수직 가공 센터,SMTCL CNC 수직 밀링 센터,3개 주축 CNC (컴퓨터에 의한 수치제어) 수직형 머시닝 센터 |
||
제품 설명
제품 설명 :
"가공 센터는 밀링, 드릴링, 지루함, 태핑 등과 같은 다양한 가공 작업을 수행 할 수있는 다목적 공작 공구입니다. 가공 센터는 일반적으로 공작 기계 본체, CNC 시스템, 공구 라이브러리, 워크 벤치 및 공구로 구성됩니다.
가공 센터는 사전 프로그래밍을 통해 공작물의 정밀 가공을 실현하기 위해 기계 공구의 이동 궤적 및 작동 매개 변수를 제어하기 위해 수치 제어 기술을 채택합니다. 처리 요구 사항에 따라 도구를 자동으로 변경하고 공작물을 자동으로 클램핑하며 공구 및 공작물 등의 위치를 자동으로 조정하여 지속적인 처리 및 자동 생산을 달성 할 수 있습니다.
가공 센터는 높은 정밀, 고효율 및 고 자동화의 특성을 가지며 복잡한 모양, 다중 가공 및 고정밀 공작물 처리에 적합합니다. 항공 우주, 자동차, 전자 장치, 곰팡이 제조 및 기타 분야에서 널리 사용되며 현대 제조업에 없어서는 안될 장비 중 하나가되었습니다. "
1, 높은 강성 및 높은 안정성 설계
* 고강도 적분 캐스팅 베드
* 3 축 P 클래스 롤러 가이드
* 긴 스팬 헤링본 칼럼
제품 패러멘터 :
|
목
|
단위
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
용량
|
X 축 이동
|
mm
|
850
|
1000
|
1100
|
|
Y 축 이동
|
mm
|
500
|
500
|
620
|
|
|
Z 축 이동
|
mm
|
540
|
540
|
600
|
|
|
테이블 표면에 코가 스핀들
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
기둥 표면에 코를 돌립니다
|
mm
|
640
|
640
|
743
|
|
|
작업대
|
테이블 크기 (L × W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
테이블에 최대로드
|
kg
|
600
|
600
|
1000
|
|
|
T- 슬롯 크기
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
축
|
스핀들 속도
|
RPM
|
10000
|
10000
|
10000
|
|
스핀들 테이퍼/스핀들 생크
|
mm
|
7/24 테이퍼
|
7/24 테이퍼
|
7/24 테이퍼
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
스핀들 모터
|
KW
|
7.5/11
|
7.5/11
|
11/15
|
|
|
최대 출력 토크
|
nm
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
스핀들 드라이브 유형
|
|
동기 치아 벨트
|
|||
|
도구
|
도구 홀더 모델
|
|
MAS 403 BT40
|
||
|
풀 스터드 모델
|
|
MAS 403 P40T-I
|
|||
|
피드 속도
|
x, y, z 빠른 트래버스
|
m/분
|
48/48/48
|
||
|
3 축 모터 파워 (x/y/z)
|
KW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 축 모터 토크 (X/Y/Z)
|
n · m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
최대 절단 피드 속도
|
mm/분
|
1-20000
|
|||
|
ATC
|
유형
|
PC
|
로봇 팔이있는 ATC
|
||
|
방법
|
|
양 방향에서 가장 가까운 도구 선택
|
|||
|
용량
|
PC
|
24
|
|||
|
최대 도구 길이
|
mm
|
300
|
|||
|
최대 도구 무게
|
kg
|
7
|
|||
|
최대 디스크 직경
|
mm
|
80
|
|||
|
Max 너무 디스크 직경
|
mm
|
150
|
|||
|
도구 변경 시간 (TT)
|
비서
|
2.5
|
|||
|
테이블 사이에서 지상 사이의 높이
|
mm
|
900
|
900
|
950
|
|
|
기타
|
전체 치수
(L × WXH)
|
mm
|
2400 × 2975 × 2840
(칩 컨베이어 제외)
|
2700 × 2975 × 2840
(칩 컨베이어 제외)
|
2940 × 3450 × 3050
(칩 컨베이어 제외)
|
|
순 기계 무게
|
kg
|
5100
|
5400
|
6200
|
|
|
총 전력 요구 사항
|
KVA
|
18
|
18
|
25
|
|
|
표준 구성 :

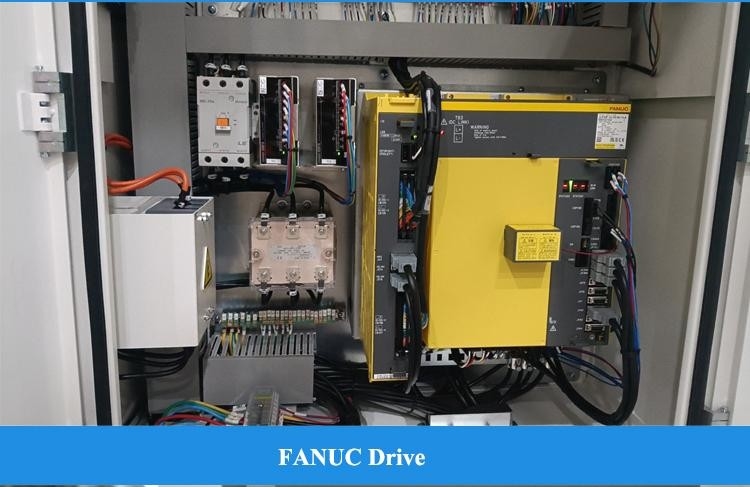

1. Fanuc OI-MF 유형 (5) β 제어 시스템
2. 10000 RPM 스핀들, 벨트 연결 3. 24 디스크 조작기 도구 잡지 4. 워터 탱크 + 침대 플러싱 칩 5. 깨끗한 공기 총, 작업 조명, 경고등 |
선택 구성 :
1. Fanuc OI-MF 테이프 (L) β 시스템
2. Fanuc OI-MF 테이프 (L) α 시스템 3. Siemens 828d CNC 시스템 4. 직접 연결 12000 rpm 기계적 스핀들 5. 16000 rpm, 24000 전동 스핀들 6. 4 번째 축 턴테이블 7. 2MPA 내부의 냉각, 3MPA, 5MPA, 7MPA 8. 석유 수 분리기 9. 체인 칩 리무버 10. 깨끗한 물총 11. 도구 및 공작물 검사 12. 자동 도어 13. 안전 도어 잠금 14. 전기 캐비닛 및 에어컨 |
||||
우리의 서비스 :
고품질 기계를 받도록하십시오
1. 모든 부품을 검사해야합니다
2. 100 개가 넘는 생산 공정 제어
3. 200 개 이상의 검사 품목
4. 각 기계의 샘플 처리
5. 72 시간 시험 전달 전 시험
◆ 30 년 + R & D 역사, 회사는 1993 년에 설립되었습니다.
◆ 연구 및 디자인 용량을 갖춘 첨단 제조업체
◆ 안정적이고 성숙한 공급 시스템
◆ 인스턴트 서비스를위한 젊은 활동 영업 및 엔지니어 (온라인 24 시간)
◆ 인체 공학 및 쉬운 유지 보수에 따른 메커니즘 업그레이드
◆ 우리의 구조 설계 원칙 : 손쉬운 유지 보수 및 설치, 저렴한 비용 유지, 생산에는 영향을 미치지 않습니다.
FAQ :
Q1. 당신은 무역 회사입니까 아니면 제조 회사입니까?
기계의 선하 증권 날짜부터 시작합니다.
PR-SALES : 맞춤형 솔루션, 계획 및 설계; 일대일 서비스
판매 후 : 라인 서비스에서 7 일 24 시간, 원격 설치 지침, 고객 소프트웨어 시스템으로 도킹
완전한 생산 체인이있는 식물 사이에서 가장 신뢰할 수있는 보증입니다.
