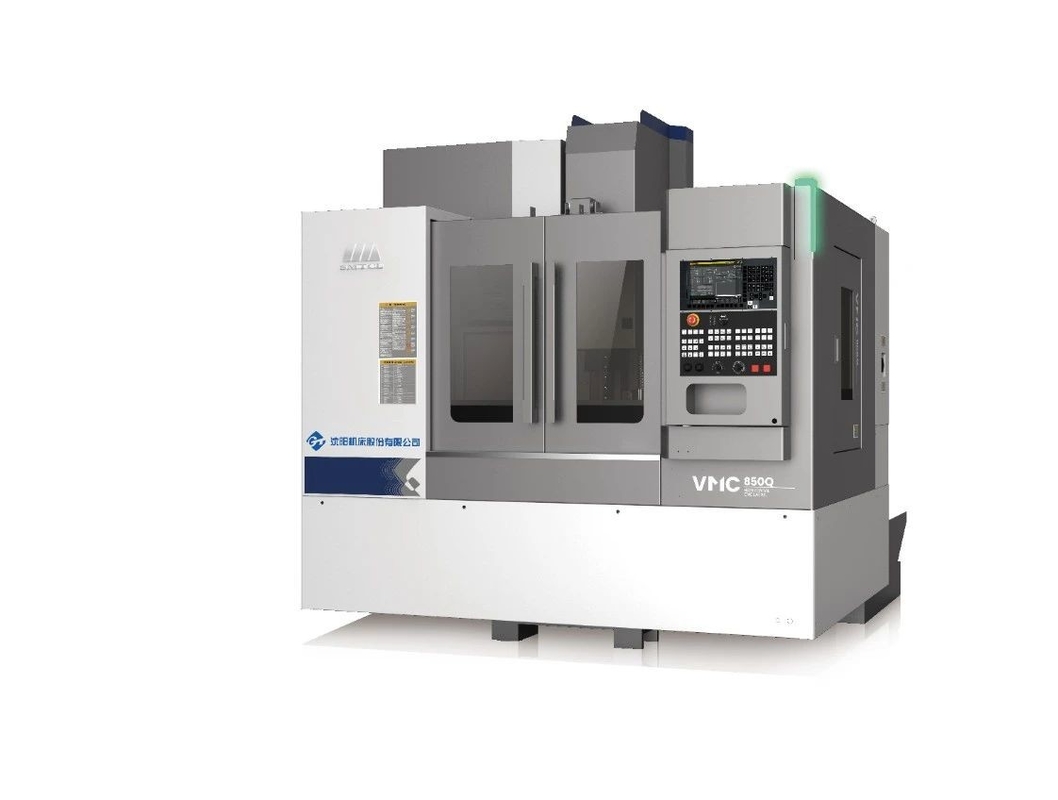

SMTCL 3 축 CNC 프레싱 머신 VMC850Q 턴링 센터
제품 세부 정보
| 상표: | SMTCL | 유형: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| 제품명: | 수직형 머시닝 센터 | 테이블 크기(L×W): | 1000×500 |
| 테이블의 최대 하중: | 600kg | X 축 이동: | 8500 밀리미터 |
| Y 축 이동: | 500mm | Z 축 이동: | 540mm |
| 항공 교통 관제 센터: | 로봇팔이 있는 24 ATC | ||
| 강조하다 |
금속 CNC 수직형 머시닝 센터,터닝 센터 CNC 수직 가공 센터,5개 주축 CNC 수직형 머시닝 센터 |
||
제품 설명
제품 설명:
1, 높은 강성과 높은 안정성 설계
* 고강도 일체형 주조 베드

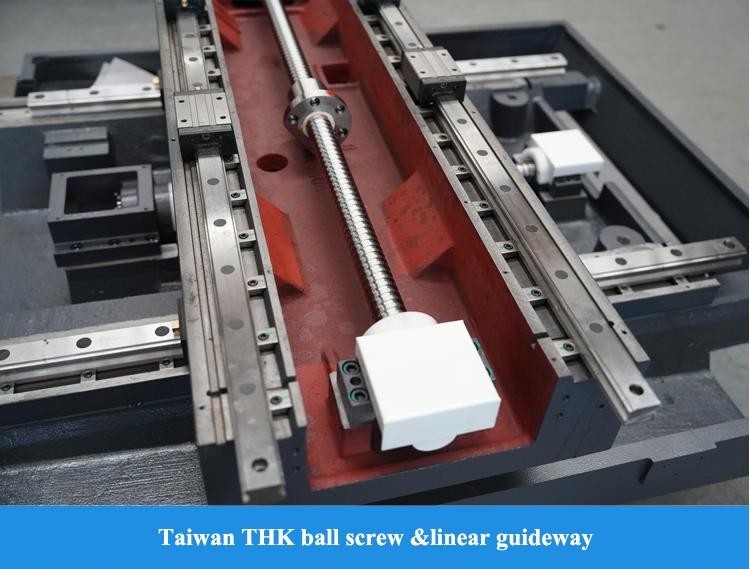

* 3축 P급 롤러 가이드
* 긴 스팬 헤링본 기둥
제품 매개변수:
|
항목
|
단위
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
용량
|
X축 이동 거리
|
mm
|
850
|
1000
|
1100
|
|
Y축 이동 거리
|
mm
|
500
|
500
|
620
|
|
|
Z축 이동 거리
|
mm
|
540
|
540
|
600
|
|
|
스핀들 노즈에서 테이블 표면까지
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
스핀들 노즈에서 기둥 표면까지
|
mm
|
640
|
640
|
743
|
|
|
작업대
|
테이블 크기 (L×W)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
테이블 최대 하중
|
kg
|
600
|
600
|
1000
|
|
|
T 슬롯 크기
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
스핀들
|
스핀들 속도
|
rpm
|
10000
|
10000
|
10000
|
|
스핀들 테이퍼/스핀들 생크
|
mm
|
7/24 테이퍼
|
7/24 테이퍼
|
7/24 테이퍼
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
스핀들 모터
|
kw
|
7.5/11
|
7.5/11
|
11/15
|
|
|
최대 출력 토크
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
스핀들 구동 방식
|
|
동기식 톱니 벨트
|
|||
|
공구
|
공구 홀더 모델
|
|
MAS 403 BT40
|
||
|
풀 스터드 모델
|
|
MAS 403 P40T-I
|
|||
|
이송 속도
|
X,Y,Z 급속 이송
|
m/min
|
48/48/48
|
||
|
3축 모터 전력(X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3축 모터 토크(X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
최대 절삭 이송 속도
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
유형
|
pc
|
로봇 팔이 있는 ATC
|
||
|
모드
|
|
양방향에서 가장 가까운 공구 선택
|
|||
|
용량
|
개
|
24
|
|||
|
최대 공구 길이
|
mm
|
300
|
|||
|
최대 공구 무게
|
kg
|
7
|
|||
|
최대 공구 디스크 직경 - 전체
|
mm
|
80
|
|||
|
최대 공구 디스크 직경 - 인접
|
mm
|
150
|
|||
|
공구 교환 시간(T-T)
|
초
|
2.5
|
|||
|
테이블에서 지면까지의 높이
|
mm
|
900
|
900
|
950
|
|
|
기타
|
전체 치수
(L×WxH)
|
mm
|
2400×2975×2840
(칩 컨베이어 제외)
|
2700×2975×2840
(칩 컨베이어 제외)
|
2940×3450×3050
(칩 컨베이어 제외)
|
|
순 기계 중량
|
kg
|
5100
|
5400
|
6200
|
|
|
총 전력 요구 사항
|
KVA
|
18
|
18
|
25
|
|
|
표준 구성:
1. FANUC OI-MF TYPE(5)β 제어 시스템
2. 10000 RPM 스핀들, 벨트 연결 3. 24 디스크 조작기 공구 매거진 4. 물 탱크 + 베드 플러싱 칩 5. 클린 에어 건, 작업등, 경고등 |
선택적 구성:
1. Fanuc Oi-MF TAPE(l)β 시스템
2. Fanuc Oi-MF TAPE(l)α 시스템 3. Siemens 828D CNC 시스템 4. 직접 연결 12000 RPM 기계식 스핀들 5. 16000 RPM, 24000 전동 스핀들 6. 4축 턴테이블 7. 내부 냉각 2MPa, 3MPa, 5MPa, 7MPa 8. 유수 분리기 9. 체인 칩 제거기 10. 깨끗한 물총 11. 공구 및 공작물 검사 12. 자동 문 13. 안전 도어 잠금 장치 14. 전기 캐비닛 및 에어컨 |
||||
당사의 서비스:
고품질 기계를 받으십시오.
1. 모든 부품은 검사해야 합니다.
2. 100개 이상의 생산 공정 관리
3. 200개 이상의 검사 항목
4. 각 기계의 샘플 가공
5. 배송 전 72시간 시운전
◆ 30년 이상 R&D 역사, 1993년 설립
◆ 연구 및 설계 능력을 갖춘 하이테크 제조업체
◆ 안정적이고 성숙한 공급 시스템
◆ 즉각적인 서비스를 위한 젊고 활동적인 판매 및 엔지니어(24시간 온라인)
◆ 인체 공학 및 쉬운 유지 보수에 따른 메커니즘 업그레이드
◆ 당사의 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
FAQ:
Q1. 당신은 무역 회사입니까, 아니면 제조 회사입니까?
Q5. 서비스는 무엇입니까?
애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 도킹
Q6: 귀사를 선택하는 이유는 무엇입니까?
Q7: 귀사에서 기술 인력을 당사에 파견하여 해외에서 당사 직원을 지도할 수 있습니까?
제품 하이라이트
제품 설명: SMTCL 3축 CNC 밀링 머신 VMC850Q 터닝 센터 CNC 수직 머시닝 센터 (금속용) 새로운 세대의 수직 머시닝 센터 VMC850Q는 '인간' 기둥과 함께 교차 슬라이딩 테이블 구조를 채택하고, 3개의 좌표축은 롤러 선형 가이드 레일과 사전 인출된 리드 스크류를 채택하여 컴팩트하고 단순하며 작은 면적을 차지하며 성능이 안정적이고 신뢰할 수 있습니다. 이 공작 기계는 주로 판, 판, 쉘 및 기타 부품의 가공에 사용되며, 부품을 한 번 설치한 후 밀링, 드릴링, 확장, 리밍, 보링, 태핑 및 기타 공정과 같이 연속...
