수직 스핀드 HDM4125 로터리 원 테이블 수직 썰기
제품 세부 정보
| 브랜드 이름: | HD | 모델 번호: | HDM4125 |
|---|---|---|---|
| 키워드: | 수직 분쇄기 | ||
| 강조하다 |
회전형 원형 테이블 수직 밀링 머신,무거운 밀링 머신 수직 밀링 머신,HDM4125 수직 밀링 머신 |
||
제품 설명
제품 설명:

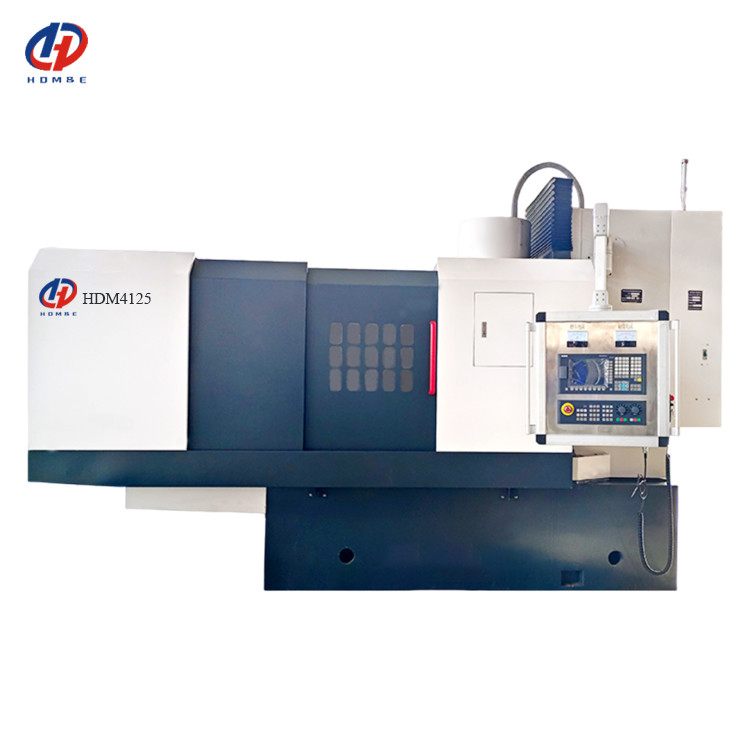

수직 스핀드 HDM4125 로터리 원 테이블 수직 썰기

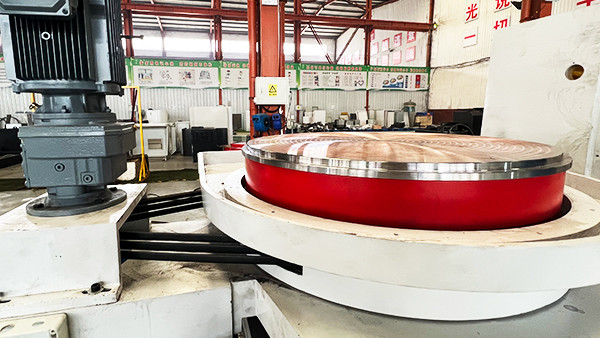

기계 도구의 배열은 다음과 같습니다: 작업 테이블은 회로 전자기 작업 테이블을 채택하여 작업 조각을 회전합니다.전기 자기 작업 테이블은 седла에 설치되어 있습니다. 인버터는 작업 테이블을 회전하도록 조정하는 환원 모터를 제어합니다.썰매는 작업 부품을 더 쉽게 부착하고 풀기 위해 침대 레일을 따라 앞뒤로 움직입니다.기둥과 침대는 밀링 헤드 각도를 조정하기 위해 3점 조정 장치로 연결되어 있습니다. 전체 디스크형 작업 조각 표면은 구덩이 모양 또는 웅덩이 모양으로 갈라질 수 있습니다.밀링 머리는 기둥 가이드 레일을 따라 위아래로 이동, 그리고 AC 서보 모터는 축소 메커니즘에 연결되어 볼 스크루를 가동하여 수직 공급을 위해 회전합니다.밀링 헤드 스핀드는 강한 절단 능력을 가진 방수 내장 특수 고전력 모터에 의해 구동밀링 휠은 여러 모래 타일 조합을 채택합니다. 둘레 주위에 균등하게 분포하거나 원통 밀링 휠은 작업 부품을 밀링합니다.밀링 머리에 있는 드레서 밀링 휠 / 모래 타일을 드레싱 할 수 있습니다. 밀링 헤드 스핀들 베어링은 고 정밀, 고 성능 및 안정성을 가진 고 정밀 각 접촉 베어링을 채택합니다.기계 도구 주름은 HT300 고품질 주름 철로 만들어집니다., 樹脂 모래 주름, 굽기 및 스트레스 완화 처리, 안정적인 구조와 좋은 처리 가능성.
제품 특징:
이 기계는 강한 경직성 및 높은 안정성의 특징을 가지고 있습니다. 그것은 둥근 또는 직사각형 작업 조각의 끝 면에 크고 불연속한 표면을 깎을 수 있습니다.그리고 높은 효율의 명백한 특성을 가지고 있습니다.. 깎는 재료는 다양한 탄소 철강, 합금 철강, 불소연 벽돌, 세라믹, 결정, 돌 및 유리를 포함 할 수 있습니다. 깎는 범위는 φ1000 × 400mm 내 평면입니다.
이 기계는 다양한 산업 분야에서 널리 사용됩니다. 불소연 물질, 에어컨 실린더, 자기 물질, 자동차, 트랙터, 베어링, 밸브, 톱 블레이드 및 유리.
높은 정밀도, 안정적인 작동과 가이드 레일에서 물을 최대한 피합니다.
|
매개 변수
|
단위
|
HDM4125
|
HDM4160
|
HDM4180
|
HDM4200
|
HDM4250
|
|
밀링 작업 조각의 최대 크기 (지름 × 높이)
|
mm
|
1250×400
|
1600×400
|
1800×400
|
2000×400
|
2500×400
|
|
전기 자기 작업 테이블 흡수 범위
|
|
80-120N/cm2
|
||||
|
모래 타일 크기
( 두께 × 너비 × 길이)
|
mm
|
80×25×150
|
90×35×150
|
90×35×150
|
90×35×150
|
90×35×150
|
|
작업 테이블 속도
|
r/min
|
10~20
|
5-16
|
5-16
|
15
|
10
|
|
작업 테이블 회전 모터 전력
|
kw
|
3.7
|
5.5
|
5.5
|
7.5
|
7.5
|
|
밀링 헤드 스핀드 속도
|
r/min
|
740
|
585
|
585
|
585
|
585
|
|
밀링 헤드 모터 파워
|
kw
|
45
|
75
|
75
|
90
|
110
|
|
밀링 헤드 리프트 AC 서보
|
|
11Nm
|
15Nm
|
15Nm
|
16Nm
|
16Nm
|
|
밀링 헤드의 수직 공급
|
mm
|
00.001-0.03
|
00.001-0.03
|
00.001-0.03
|
00.001-0.03
|
00.001-0.03
|
|
밀링 헤드 수직 공급 속도
|
|
×1×10×100
|
×1×10×100
|
×1×10×100
|
×1×10×100
|
×1×10×100
|
|
전체 기계 전력
|
kw
|
50
|
84
|
118
|
100
|
127
|
|
기계 무게
|
T
|
9
|
25
|
29.5
|
28
|
36
|
|
도구 기계의 차원
|
mm
|
3010 × 1500 × 2230
|
4510 × 2400 × 3271
|
4760×2126×3688
|
4965 × 2212 × 3130
|
6500 × 3200 × 3600
|
산업 적용:
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
