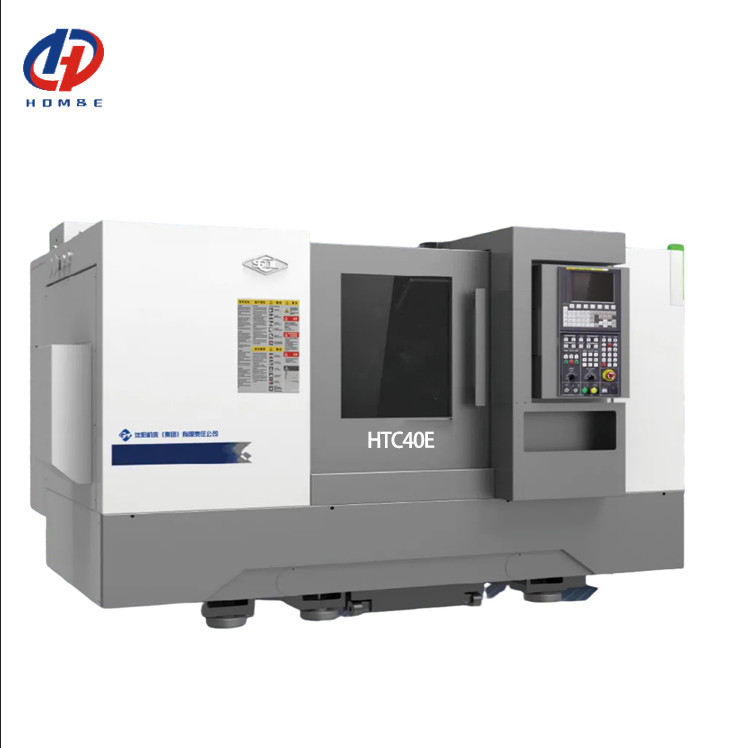

CNC 라트 HTC40E 고 정밀 CNC 수평 라트 30도 기울기 침대 CNC 회전 라트
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HTC40E |
|---|---|---|---|
| 키워드: | 비스듬한 베드 CNC 선반 | 최대 회전 길이는: | 500 |
| 최대 회전 지름: | Φ360 | 침대 위로 최대 스윙: | Φ500 |
| 최대 스윙: | Φ320 | 맥스. 방추 속도 (r.p.m): | 4500 r.p.m |
| 여행 (Ｘ 주축)(MM): | 200 | 여행 (Ｚ 주축)(MM): | 550 |
| 강조하다 |
HTC40E CNC 회전 톱니,고 정밀 CNC 수평 톱니,30도 기울기 침대 CNC 톱니 |
||
제품 설명
제품 설명:
제품 특징:
1고직성

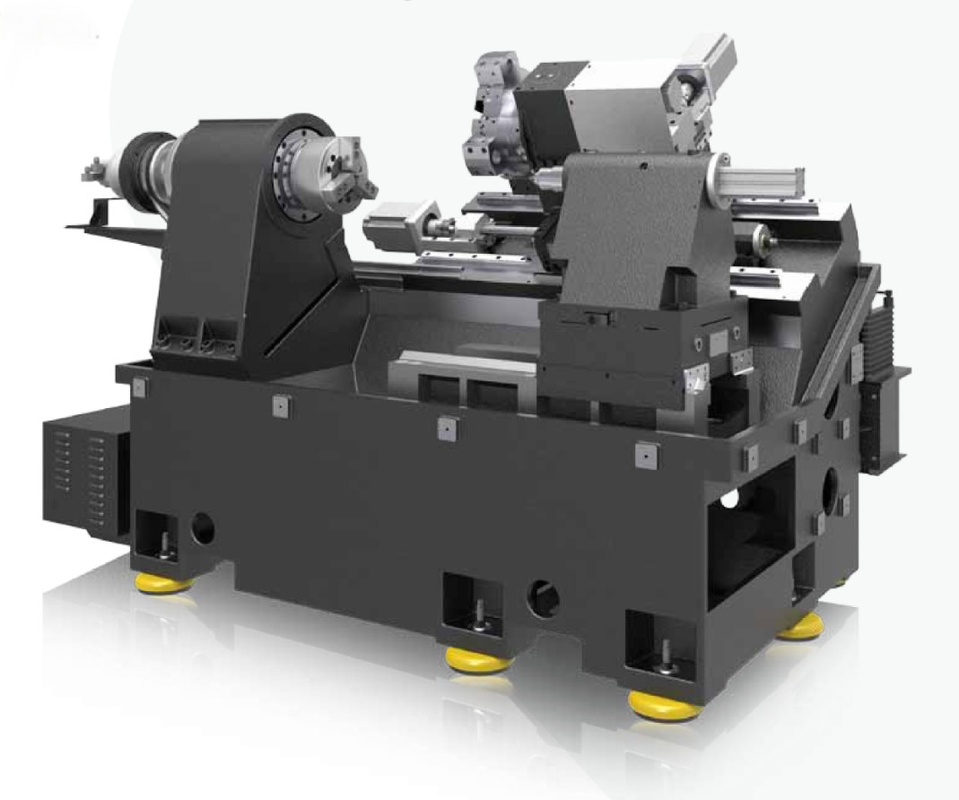

강도는 50%가 증가합니다. 베어링의 확장, 스핀드 스프렌스 증가, 벨트 롤리 오버 랭킹의 단축 및 새로운 슬라이딩 꼬리 구조.
산업 적용:
1바깥구멍, 안구구멍, 로터 샤프트,
제품 파라미터:
|
부문
|
단위
|
HTC40E/300
|
HTC40E/500
|
|
|
길이 사양
|
mm
|
300
|
500
|
|
|
침대 위의 최대 스윙 지름
|
mm
|
Φ500
|
Φ500
|
|
|
최대 절단 길이가
|
mm
|
300
|
500
|
|
|
최대 절단 지름
|
mm
|
Φ360
|
Φ360
|
|
|
크로스 슬라이드 상의 최대 스윙 지름
|
mm
|
Φ320
|
Φ320
|
|
|
스핀드 코스 유형 및 코드
|
-
|
A2-6
|
A2-6
|
|
|
스핀들 구멍 지름
|
mm
|
Φ65
|
Φ65
|
|
|
막대기의 최대 통과 지름
|
mm
|
Φ50
|
Φ50
|
|
|
소재
|
||||
|
스핀드 속도 범위
|
r/min
|
50-4500
|
50-4500
|
|
|
스핀드의 최대 출력 토크
|
Nm
|
177
|
177
|
|
|
30분 / 연속
|
kW
|
11 월 15 일
|
11 월 15 일
|
|
|

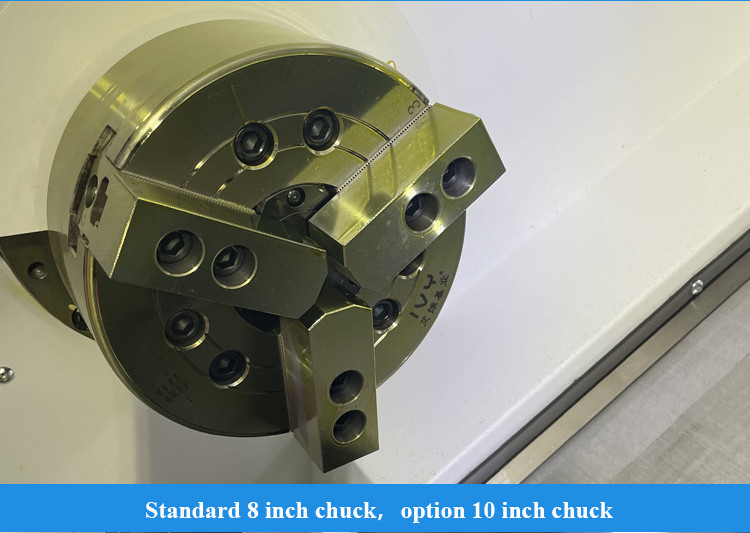

차크
|
||||
|
턱 지름/형
|
인치
|
8인치
|
8인치
|
|
|
X축 급속한 가로속도 (롤링 가이드 레일)
|
m/min
|
30
|
30
|
|
|
Z축 빠른 경사 속도 (롤링 안내 레일)
|
m/min
|
30
|
30
|
|
|
X축 이동
|
mm
|
200
|
200
|
|
|
Z축 이동
|
mm
|
320
|
550
|
|
|
표준 도구 기둥 종류
|
||||
|
도구 크기
|
|
수평 8위 위치
|
||
|
원통 회전 도구
|
mm
|
25×25
|
||
|
보러 도구 바 지름
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
||
|
절단 머리가 절단기를 손쉽게 선택할 수 있는지 여부
|
-
|
네
|
||
|
최대 부하량
|
||||
|
디스크 작업 부품
|
1kg
|
200
|
|
|
|
셰프 작업재
|
1kg
|
500
|
||
|
기계 무게
|
1kg
|
3400
|
3650
|
|
|
전체 차원 (L*W*H)
|
mm
|
2700*1900*2100
|
3570*1860*1850
|
|
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
제품 하이라이트
제품 설명: CNC 턴 HTC40E 고 정밀 CNC 수평 턴 30도 기울기 침대 CNC 턴 높은 비용 성능 비율, 슬라이딩 레일 전력 업그레이드, "높은", "큰", "전"에서 고유 한 강도. 통합 고강도 스핀들, 통합 기울기 침대, 단단한 슬라이딩 안내 레일,가이드 레일 꼬리 좌석. HTC 40E 수평 CNC 톱니바퀴는 축구 케이지, 자동차 망드렐, 모터 기어 샤프트의 처리 요구를 효과적으로 채우는 모든 종류의 샤프트 및 디스크 부품을 처리하기에 적합합니다.밸브 탭 및 기타 부품. 제품 특징: 1고직성 강도는 50%가 증가합니다. ...
