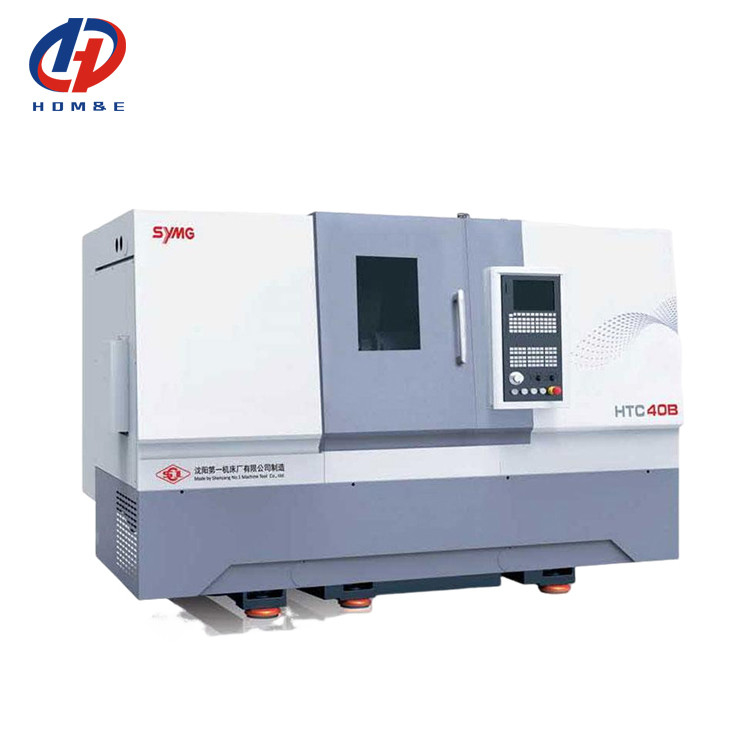

FANUC 고직성 고토크 CNC 라트 HTC40B 45도 통합 기울기 침대 금속 CNC 라트
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HTC40B |
|---|---|---|---|
| 핵심 단어: | 비스듬한 베드 CNC 선반 | 최대 회전 길이는: | 970 |
| 최대 회전 지름: | Φ400 | 침대 위로 최대 스윙: | Φ600 |
| 최대 스윙: | Φ350 | 맥스. 방추 속도 (r.p.m): | 4000rpm |
| 여행 (Ｘ 주축)(MM): | 200 | 여행 (Ｚ 주축)(MM): | 1050 |
| 강조하다 |
금속 CNC 선반,45도 CNC 톱니,고직성 CNC 톱니 |
||
제품 설명
제품 설명:
제품 특징:
1고직성
경직성은 50% 증가하여 베어링의 확대, 스핀드 스프렌의 증가, 벨트 롤리 오버핸드의 단축 및 새로운 슬라이딩 꼬리 구조를 통해 증가합니다.

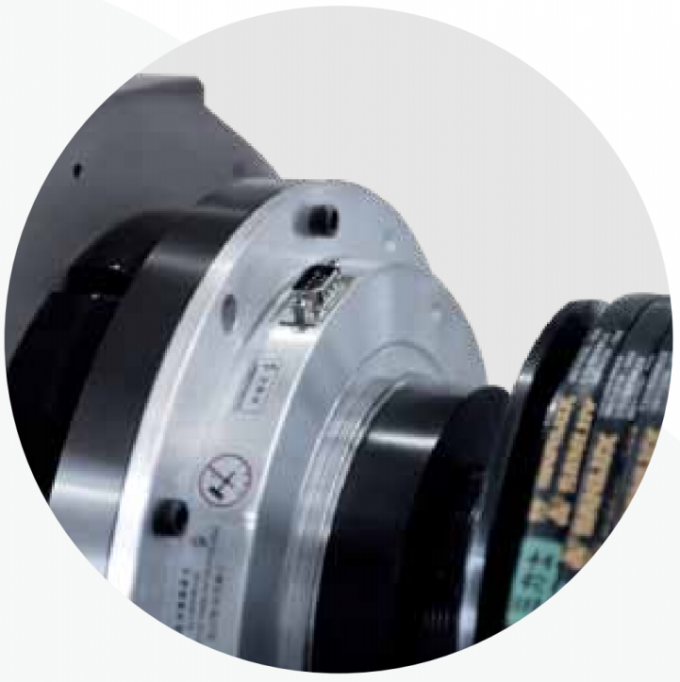

고강도 융합 스핀들

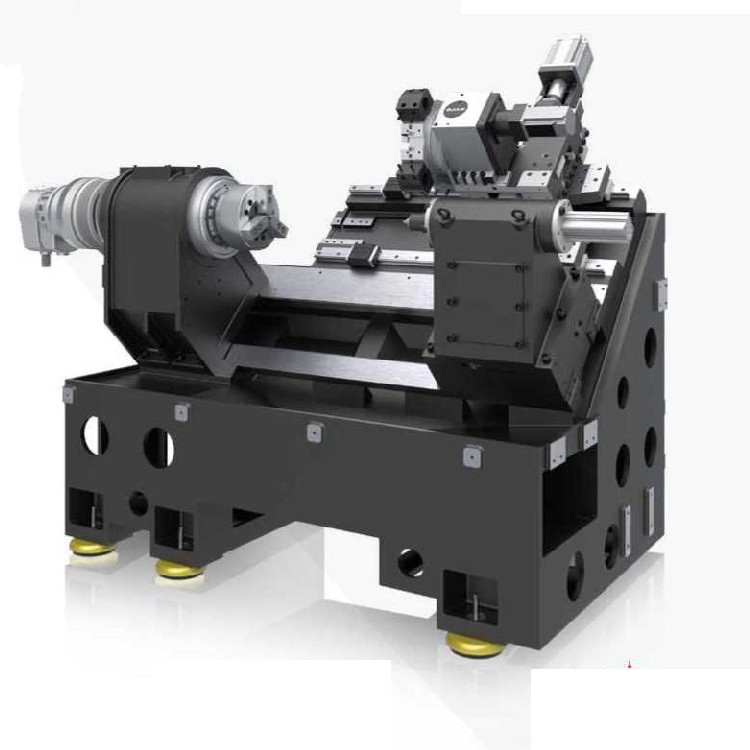

전체 기울기 기계장치
가이드 레일 꼬리 스톡

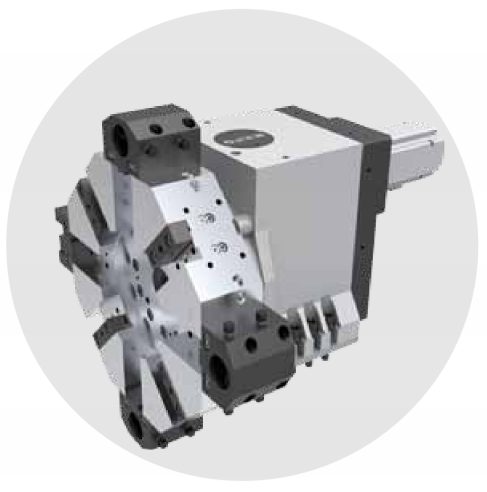

세르보 툴 포스트
2축 공급
통합 스핀드 인코더

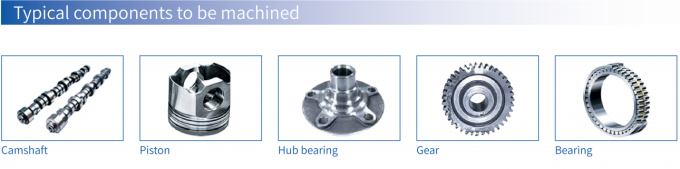

산업 적용:
1바깥구멍, 안구구멍, 로터 샤프트,
제품 파라미터:
|
부문
|
단위
|
HTC40B/500
|
HTC40B/1000
|
|
침대 위의 최대 스윙 지름
|
mm
|
Φ600
|
Φ560
|
|
최대 절단 길이
|
mm
|
500
|
970
|
|
최대 절단 지름
|
mm
|
Φ400
|
Φ360
|
|
슬라이드의 최대 스윙 지름
|
mm
|
Φ320
|
Φ350
|
|
스핀드 코
|
mm
|
A2-8
|
A2-8
|
|
스핀드 구멍 지름
|
mm
|
Φ80
|
Φ80
|
|
최대 가로 바 지름
|
mm
|
Φ65
|
Φ65
|
|
스핀드 속도 범위
|
r/min
|
50-3500
|
50-4000
|
|
스핀드 최대 출력 토크
|
Nm
|
245
|
177
|
|
주 엔진
|
KW
|
11 월 15 일
|
11 월 15 일
|
|

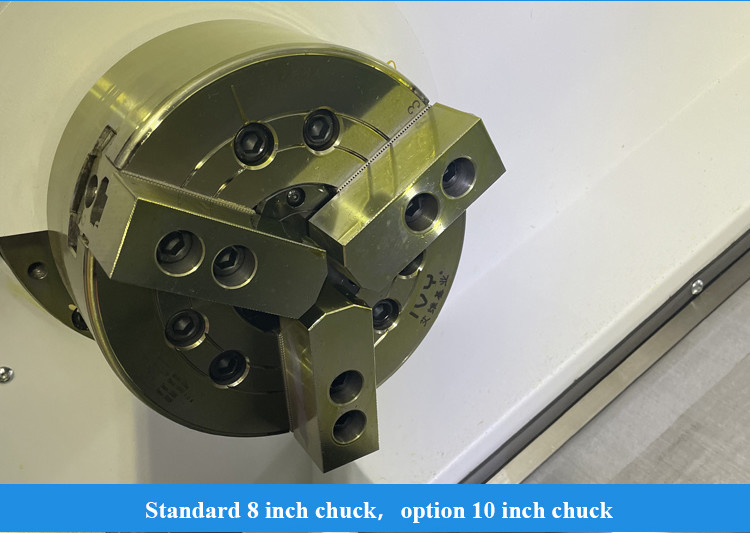

턱 지름
|
인치
|
10'
|
8'
|
|
엑스축 고속 이동 속도
|
m/min
|
30
|
30
|
|
Z축 빠른 이동 속도
|
m/min
|
30
|
30
|
|
X축 이동
|
mm
|
200
|
200
|
|
Z축 이동
|
mm
|
550
|
1050
|
|
아일스토크 뇌졸중
|
mm
|
100
|
100
|
|
꼬리 스핀들 톱니 톱니
|
모스
|
5#
|
4#
|
|
표준 도구 보유자 양식
|
mm
|
수평 8역
|
수평 8역
|
|
외부 칼
|
mm
|
25×25
|
25×25
|
|
보러 바 지름
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
무게 용량 (디스크 종류)
|
1kg
|
200
|
200
|
|
무게 용량 (아치 부품)
|
1kg
|
500
|
500
|
|
기계 무게
|
1kg
|
4200
|
4650
|
|
기계 도구 외관
|
mm
|
2700 × 1900 × 2100
|
3570×1860×1850
|
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
