큰 CNC 라트 HTC40P 슬라이딩 가이드 레일 Fanuc 라트 12 스테이션 타워 슬랜트 베드 CNC 라트
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HTC40P |
|---|---|---|---|
| 키워드: | 비스듬한 베드 CNC 선반 | 최대 회전 길이는: | 1500 |
| 최대 회전 지름: | Φ500 | 침대 위로 최대 스윙: | Φ600 |
| 최대 스윙: | Φ400 | 맥스. 방추 속도 (r.p.m): | 3500 r.p.m |
| 여행 (Ｘ 주축)(MM): | 270 | 여행 (Ｚ 주축)(MM): | 1510년 |
| 강조하다 |
슬라이딩 가이드 레일 CNC 라트,HTC40P CNC 톱니,12 스테이션 타워 CNC 톱니 |
||
제품 설명
제품 설명:
제품 특징:
1고직성

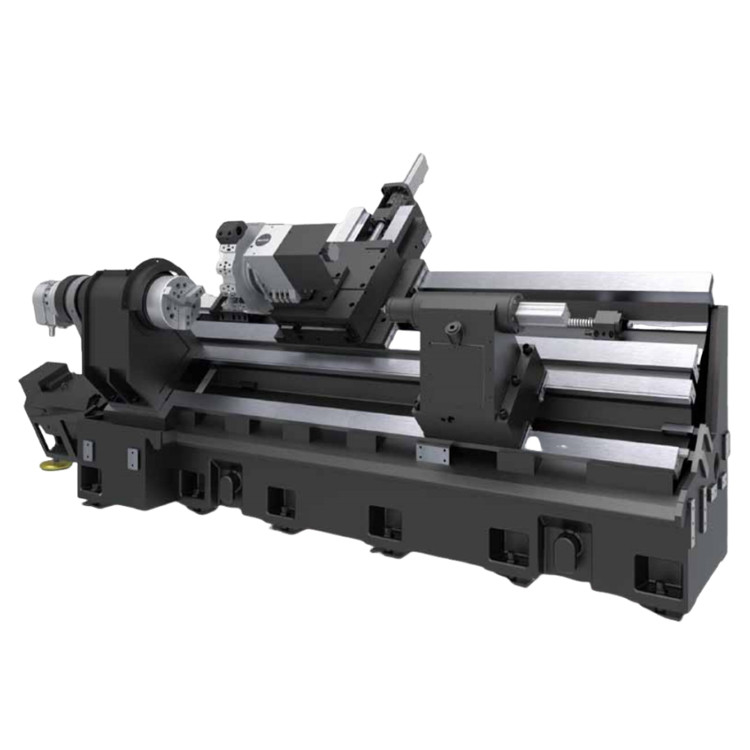

기계 도구의 가이드 레일은 완화 고화 된 슬라이딩 가이드 레일을 완전히 채택하고, 극대 두 축과 꼬리 스톡 가이드 레일 스프랜드를 채택하여 기계 도구의 딱딱함이 50% 증가합니다.
산업 적용:
1바깥구멍, 안구구멍, 로터 샤프트,
제품 파라미터:
|
부문
|
단위
|
HTC4P/1000
|
HTC4P/1500
|
|
길이 사양
|
mm
|
1000
|
1500
|
|
침대 위의 최대 스윙 지름
|
mm
|
Φ600
|
Φ600
|
|
최대 절단 길이가
|
mm
|
1000
|
1500
|
|
최대 절단 지름
|
mm
|
Φ500
|
Φ500
|
|
크로스 슬라이드 상의 최대 스윙 지름
|
mm
|
Φ400
|
Φ400
|
|
스핀드 코스 유형 및 코드
|
-
|
A2-8
|
A2-8
|
|
스핀들 구멍 지름
|
mm
|
Φ80
|
Φ80
|
|
막대기의 최대 통과 지름
|
mm
|
Φ66
|
Φ66
|
|
소재
|
|||
|
스핀드 속도 범위
|
r/min
|
50-3500
|
50-3500
|
|
스핀드의 최대 출력 토크 (GSK988TA)
|
Nm
|
302
|
302
|
|
스핀드 속도 단계
|
-
|
무한 변동 속도
|
무한 변동 속도
|
|
주요 모터 ZJY265A-15AM의 출력
|
kW
|
18.5 (30분) /15 (등급)
|
18.5 (30분) /15 (평가)
|
|
차크
|
|||
|
턱 지름/형
|
인치
|
8인치
|
8인치
|
|
X축 급속한 가로속도 (롤링 가이드 레일)
|
m/min
|
15
|
15
|
|
Z축 빠른 경사 속도 (롤링 안내 레일)
|
m/min
|
15
|
15
|
|
X축 이동
|
mm
|
270
|
270
|
|
Z축 이동
|
mm
|
1010
|
1510
|
|
꼬리잡이 장갑 여행
|
mm
|
100
|
100
|
|
꼬리줄 수갑
|
모스어
|
4#
|
4#
|
|
표준 도구 기둥 종류
|
|||
|
도구 크기
|
|
수평 12위 위치
|
수평 12위 위치
|
|
원통 회전 도구
|
mm
|
25X25
|
25X25
|
|
보러 도구 바 지름
|
mm
|
d40/d32/d25/d20
|
d40/d32/d25/d20
|
|
절단 머리가 절단기를 손쉽게 선택할 수 있는지 여부
|
-
|
네
|
네
|
|
최대 부하량
|
|||
|
디스크 작업 부품
|
1kg
|
200
|
200
|
|
셰프 작업재
|
1kg
|
500
|
500
|
|
기계 무게
|
1kg
|
5500
|
6000
|
|
전체 차원 (L × W × H)
|
mm
|
4100×2050×1960
|
4600×2050×1960
|
|
참고: 표에 표시된 매개 변수는 참고용으로만 제공되며 변경될 경우 실제 제품을 참조하십시오.
|
|||
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
