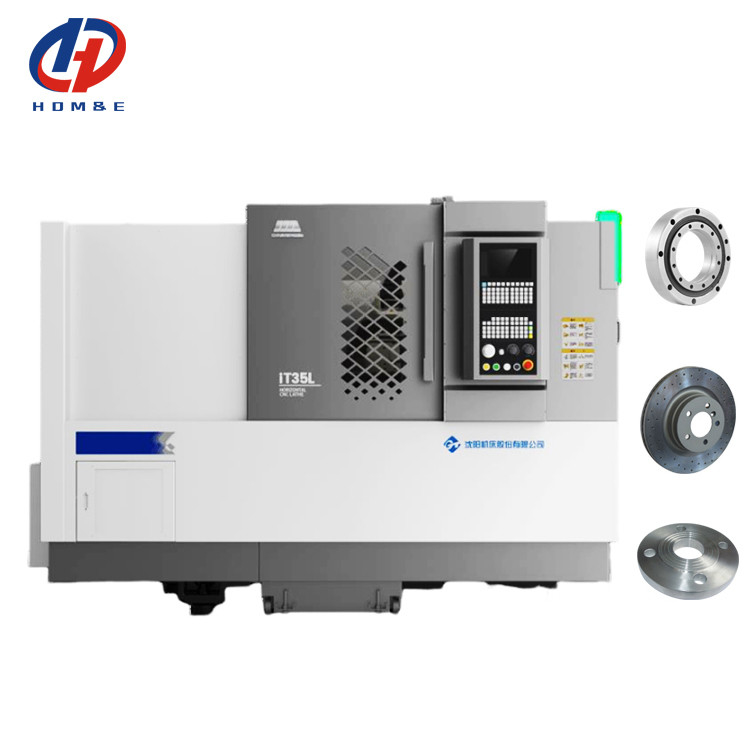

CNC 톱니 IT35L 맥스 스윙 오버 베드 580mm THK 선형 가이드 서보 타워 수평 기울기 베드 CNC 톱니
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | iT35L |
|---|---|---|---|
| CNC 여부: | CNC | 핵심 단어: | 비스듬한 베드 CNC 선반 |
| 맥스. 방추 속도 (r.p.m): | 4000rpm | 최대 회전 지름: | Φ360 |
| 최대 회전 길이는: | 500 | 침대 위로 최대 스윙: | Φ580 |
| 최대 스윙: | Φ330 | 여행 (Ｘ 주축)(MM): | 200 |
| 여행 (Ｚ 주축)(MM): | 510 | ||
| 강조하다 |
수평선상 비스듬한 베드 CNC 선반,최대 스윙 오버 침대 580mm,THK 선형 가이드 |
||
제품 설명
제품 설명:
CNC 톱니 IT35L 맥스 스윙 오버 베드 580mm THK 선형 가이드 서보 타워 수평 기울기 베드 CNC 톱니
IT35L는 고성능의 CNC 턴입니다. 첨단 설계 개념과 제조 프로세스를 채택하고 우수한 안정성과 정밀도를 가지고 있습니다.기계 몸 구조는 단단하고 가공 과정에서 진동에 효과적으로 저항하여 가공 품질을 보장 할 수 있습니다다양한 처리 필요를 충족시키기 위해 넓은 속도 범위를 가진 고정도 스핀들 시스템으로 장착. 가이드 레일은 정확하게 가공되고 완화되며 강한 마모 저항을 가지고 있습니다.기계 도구의 장기 정밀 유지 보장. IT35L는 효율적인 자동 도구 변경 시스템을 가지고 있으며, 가공 보조 시간을 크게 단축하고 생산 효율성을 향상시킵니다. CNC 시스템은 조작이 쉽습니다.친근한 인터페이스가 있습니다.이 기계 도구는 강철, 철, 구리, 알루미늄 등 다양한 재료를 처리하기에 적합합니다.단장 소량 생산 또는 대량 생산, 그것은 뛰어난 성능을 발휘 할 수 있습니다. Shenyang 기계 도구 IT35L는 신뢰성 높은 품질, 효율적인 처리 능력으로 많은 기업에 대한 이상적인 선택이되었습니다,그리고 좋은 비용 성과.
제품 특징:

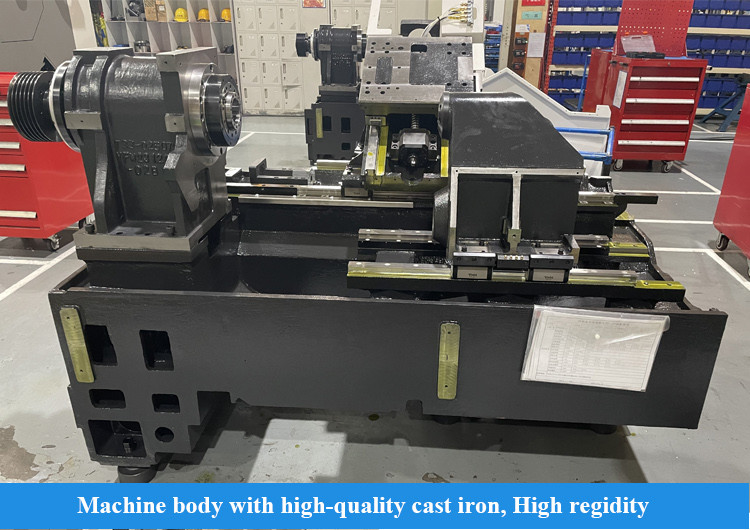

1고직성
* 전체 기계 구조를 최적화하기 위해 유한 요소 분석
* 침대는 합리적인 바 레이아웃과 함께 고품질 가루로 만들어졌습니다
* 큰 스프렌, 큰 토크 스핀드 구성, 절단 경직성을 향상
* 정밀 스크래핑 프로세스, 연결 경직성을 향상
|
항목
|
단위
|
사양
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
최대 회전 지름
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
최대 회전 길이는
|
mm
|
350
|
500
|
500
|
|
|
침대에 대한 최대 스윙
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
최대 스윙
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
스핀들
|
스핀드 나스
|
|
A2-6
|
A2-6
|
A2-8
|
|
앞 베어링 다이어
|
mm
|
100
|
100
|
120
|
|
|
스핀드 코너와 구멍 크기
|
|
1:20Φ70
|
1:20Φ70
|
1:20Φ90
|
|
|
스핀드 구멍의
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
최대 하루
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

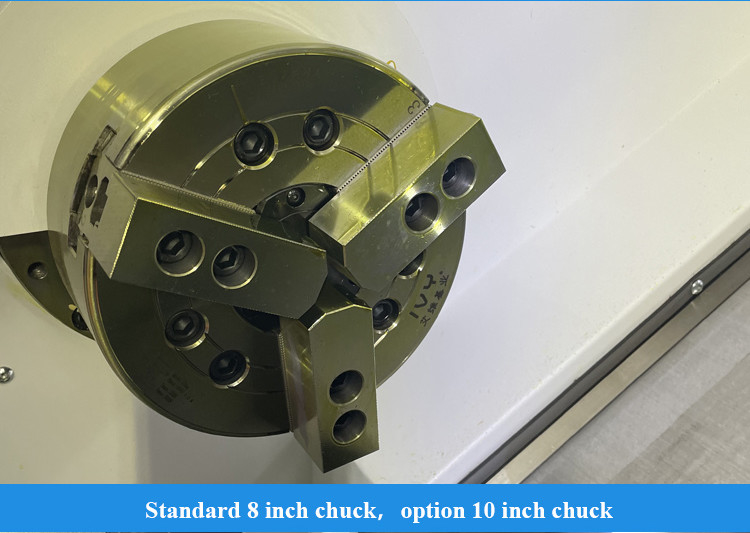

턱 크기
|
인치
|
8
|
8
|
10
|
|
|
스핀드 속도
|
r/min
|
4000
|
4000
|
3500
|
|
|
스핀드 등급 토크
|
Nm
|
158 ((666r/min)
|
158 ((666r/min)
|
243 ((588r/min)
|
|
|
최대 스핀드 토크
|
Nm
|
215 ((666r/min)
|
215 ((666r/min)
|
300 ((588r/min)
|
|
|
최대 모터 출력 전력 연속/30분
|
kW
|
여호와 의 증인, 11/15
|
여호와 의 증인, 11/15
|
15/18.5
|
|
|
먹이는
|
X/Z 급행
|
m/min
|
30
|
30
|
24
|
|
x 축 이동
|
mm
|
200
|
200
|
260
|
|
|
z 축 이동
|
mm
|
350
|
510
|
505
|
|
|

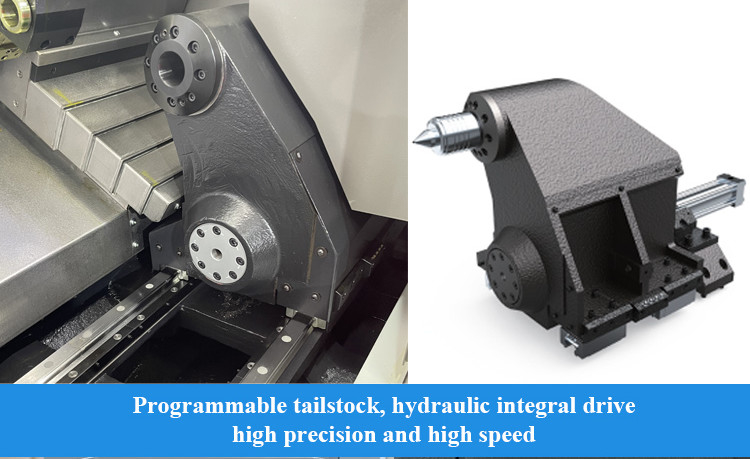

Tailstock
|
꼬리동물 여행
|
mm
|
아니
|
400
|
400
|
|
꼬리 톱니
|
모스어
|
아니
|
MT-5
|
MT-5
|
|
|
타워
|
타워 타입
|
|
수평 8역 서보 타워
|
수평 8역 서보 타워
|
수평 8역 서보 타워
|
|
중앙 높이
|
mm
|
80
|
80
|
100
|
|
|
회전 위치
|
세크.
|
± 16
|
± 16
|
± 16
|
|
|
다른 것
|
무게
|
1kg
|
3300
|
3600
|
3700
|
|
전체 차원 (L*W*H)
|
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
2550 × 1675 × 1820
|
|
|
표준 구성:

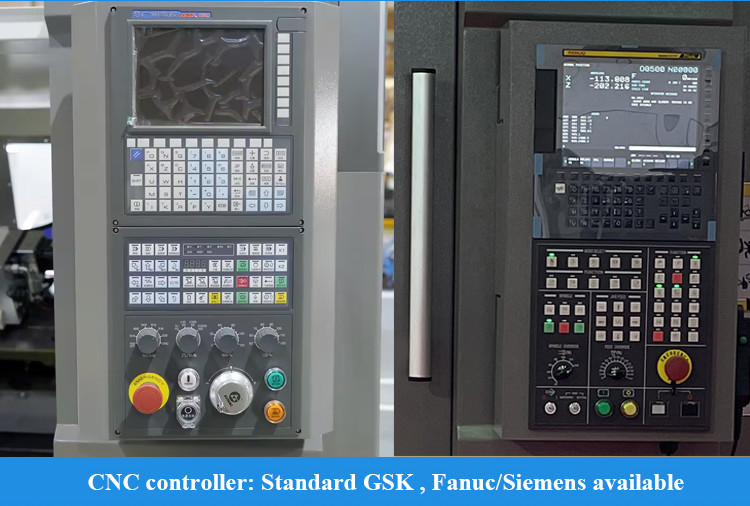

1,GSK988TA 컨트롤러
2중국 브랜드의 고체 턱과 실린더 38 위치 타워 4,수력 역 중국 브랜드 5칩 박스 |
선택적 구성:
1옆 컨베이어
2뒷 컨베이어 3특별 턱 4특수 실린더 5특수 탑 |
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
