품질 4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 공장
<
품질 4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 공장
품질 4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 공장
품질 4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 공장
품질 4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 공장
품질 4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 공장
품질 4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 공장
품질 4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 공장
>

4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신

브랜드 이름: SMTCL/SYMG
모델 번호: DTC500
원산지: 중국
인증: ISO certification
최소 주문 수량: 1 세트
가격: 협상 가능
공급 능력: 한 달에 50 세트
태그

고정밀 CNC 수직 머시닝 센터

12000rpm 갠트리 머시닝 센터

15000mm/min 갠트리 머시닝 센터

제품 세부 정보

브랜드 이름 :: SYMG, SMTCL 유형:: 수직의
모델: DTC500 가늘고 긴 테이프녹화자 :: BT30
CNC 제어 시스템 :: 화낙 지멘스 신텍 KND GSK MAX.SPEED: 20000mm/분
스핀들 모터 전원(kW) :: 3.7/5.5 공구 매거진 능력 :: 21
X 축 이동: 500mm Y 축 이동: 400mm
Z 축 이동: 300mm 작업대 차원: 650 × 400mm
허용 최대 하중: 250kg
강조하다

CNC 수직 처리 탭 센터

,

다재다능한 4 축 탭 센터

,

4개 주축 CNC (컴퓨터에 의한 수치제어) 수직형 머시닝 센터

제품 설명

4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 0

4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신
3C,자동차 및 다른 산업에 광범위하게 적용
DTC500 시리즈 기계 도구는 높은 지진 저항과 높은 동적 반응을 가진 수직 굴착 및 터핑 센터의 종류입니다. 그것은 높은 속도, 우수한 정밀도를 제공 할 수 있습니다.그리고 작은 세그먼트와 여러 코너와 같은 다양한 복잡한 처리 경우에 높은 안정성 솔루션중·중소형 판, 판, 그리고 3C, 자동차 및 소형 금속 구조 부품의 응용에 껍질 부품의 제조를 실현 할 수 있습니다.
제품 특징:
1고직성 및 높은 지진 저항성 설계
◆ 큰 팽창 의 기계 몸체
◆ 헤링골 기둥
◆ 열 대칭 스핀 들 박스
2높은 역동적 반응
◆ 새로 개조 된 송전 시스템
◆ 높은 반응 을 주는 서보 시스템
3높은 효율성과 안정성
◆ 효율적 인 서보 도구 매거진
◆ 완전 한 내부 보호
◆ 도구 손잡이의 두 번째 청소
제품 세부 사항:
4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 1

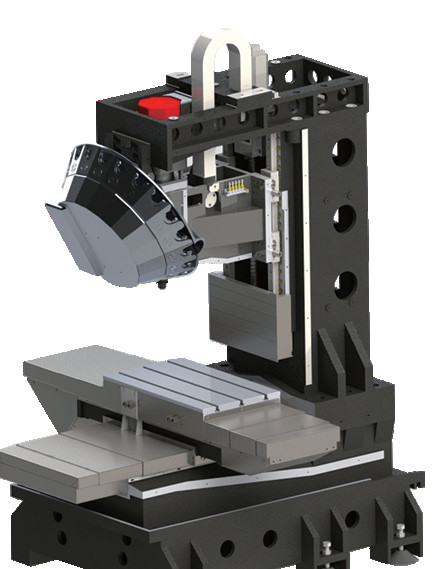

1.바닥에 6 피트, 낮은 중력 중심과 큰 스펜으로 침대는 전면적으로 기계 도구의 성능에 대한 진동 방지 기능을 향상시킵니다.
4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 2
2.아래쪽은 더 안정적이며, 안쪽 갈비뼈는 더 강한 톱션 저항과 더 많은안정적인 처리
4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 3
3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 4
4.이 기능은 가공 과정 동안 0.015mm 내에서 굴착 및 탭 제품의 실제 가공 정확도가 안정적으로 제어 될 수 있음을 보장합니다.
4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 5
5.세 개의 축은 바프와 보호기를 통해 미로 구조를 형성하여 가공 잔해와 절단 액체의 침입을 효과적으로 방지 할 수 있습니다.그리고 효과적으로 기계 도구의 서비스 수명을 향상.
4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 6
6.이 기능은 효율적으로 청소되지 않은 도구 보유자에 의해 발생하는 도구 떨어지는 또는 가공 정확도의 갑작스러운 악화 문제를 해결할 수 있습니다.
제품 파라미터:

주요 기술 사양

주요 기술 매개 변수
이름
단위
DTC500
작업 테이블
작업 테이블 크기
mm
650×400
허용되는 최대 부하
1kg
250
T 슬롯 크기
mm × pcs
14x3
처리 범위
작업 테이블의 최대 이동 X

mm
500
슬라이드 Y의 최대 이동

mm
400
스핀드 Z의 최대 이동
mm
300
스핀드 끝면과 작업 테이블 사이의 거리는

맥스
mm
460
미네
mm
160
스핀들 중심에서 안내 레일까지의 거리

mm
445
스핀들
톱리 구멍 (7:24)

BT2
최대 속도
r/min
20000
정차 출력 토크 (S1/S2)
N.m
110.8/17.5
스핀드 모터 파워 (S1/S2)
kW
30.7/55
도구
도구 턱 모델

매스 403 BT30
먹이
빨리 움직여
X축
m/min
48
Y축

48
Z축

48
3축 구동 모터 전력 (X/Y/Z)
kW
20.5/2.5/2.7
3축 구동 모터 토크 (X/Y/Z)

Nm
8/8/12
공급 속도
mm/min
30000
도구 잡지
도구 잡지 양식

타워 서보 도구 매거진

도구 방법을 선택

2차원 근처 도구 선택

도구 매거진 용량
바
21
최대 도구 길이
mm
250
최대 도구 무게
1kg
3
최대 도구 머리의 지름
전체 도구
mm
Φ65
인접한 빈 도구
mm
Φ100
도구 변경 시간 (기구에서 도구로)
s
1.6
기계 도구 무게
1kg
2800
전기 전력

KVA
18
윤곽 차원 (LXWXH)

mm
2300 × 1800 × 2400
 기계 도구 정밀도
이 기계 도구의 위치 정확도는 중국 인민 공화국의 국가 표준 GB/T18400.4-2010 "기계 도구의 위치 정확성에 대한 수용 표준"을 준수합니다.
검사 항목
공장 표준
처리 정확성
IT6
위치 정확성
X축 ((mm)
0.006
Y축 ((mm)
0.006
Z축 ((mm)
0.006
위치 정밀도를 반복한다

X축 ((mm)
0.004
Y축 ((mm)
0.004
Z축 ((mm)
0.004
- 아니
이름
모델 또는 사양
Qty
브랜드
언급
1.
CNC 시스템
FANUC OI-MF PLUS TYPE (5)
1
FANUC

2.
주 밀터
aiI2/20000-B
1
FANUC

3.
X축 서보 모터
aiS8/4000
1
FANUC

4.
Y축 서보 모터
aiS8/4000
1
FANUC

5.
Z축 서보 모터
aiS12B/4000 aiS12B/4000
1
FANUC

6.
X축 리드 스크루
볼 스크롤,φ28×12,C3
1
일본 THK

7.
Y축 리드 스크루
볼 스크롤,φ28×12,C3
1
일본 THK

8.
Z축 리드 스크루
볼 스ikulu,φ32×12,C3
1
일본 THK

9.
스크루 베어링
20×47×15/25×62×15 2
4/4
일본 NTN

10.
도구 잡지
21 도구 위치, 탑 도구 매거진

1
오카다, 타이완

11.
윤활시스템

1
셰인 쑤앙

12.
물탱크

1
쉐냐인 기계 도구

13.
공기부품

1
치 리 케

14.
주 전원 스위치

1
한국 LS

15.
주 접촉기

∙
한국 LS

공급 주기에 따라 제조업체는 기계 도구의 성능에 영향을 미치지 않고 동일한 품질의 구매 부품을 변경할 권리가 있습니다.
산업 적용:
4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 7
4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 8
 우리 를 선택 하는 이유:

◆ 최고 품질 의 감각, 고객 의 요구 가 우선

◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다

◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체

◆ 안정 하고 성숙 한 공급 시스템

◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.

◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드

◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다

우리 에 관한 것:
4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 9
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
우리 공장:

4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 10

전시회:

4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신 11


FAQ:

Q1. 당신은 무역 회사 또는 제조 회사입니까?

우리는 제조 회사입니다.

Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.

Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.

Q4: 보증 조건은 무엇입니까?
우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.

Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹

Q6: 왜 당신 회사를 선택하셨나요?
전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.

Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이런 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.

Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
