Name: 슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 무거운 절단 스핀드 CNC 수평 라트
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63N 시리즈 45 ° 베드
Availability: InStock

집 > 상품 > CNC 선반 기계 >

슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 무거운 절단 스핀드 CNC 수평 라트

무거운 절단 스핀들 CNC 톱니

비스듬한 베드 CNC 선반

최대 절단 길이 3000mm CNC 라트

원래 장소:

중국

브랜드 이름:

SYMG

인증:

ISO certification

모델 번호:

HTC63N 시리즈 45 ° 베드

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

Product name:

HTC63Q

Maximum cutting diameter：:

600/630 mm

Maximun cutting length：:

1000/1500/2000/3000mm

Maximum diameter of swing over bed：:

∅700

Maximum turning diameter on the slide：:

∅600

Spindle hole diameter：:

104 mm

Maximum diameter of through bar ：:

85 mm

Spindle speed range ：:

35-2000r/min

Standard chuck diameter：:

12"

Standard tool turret type：:

12 stations horizontal servo tool turret

지불 및 배송 조건

최소 주문 수량

1 세트

가격

negotiable

포장 세부 사항

나무 상자, 주석 트렁크, 다른 내항성이 있는 포장

배달 시간

30~45일

지불 조건

T/T, L/C, 웨스턴 유니온

공급 능력

달 당 45개 세트

SMTCL 수평 CNC 턴트 HTC40H/500 자동차 멘드럴 모터 샤프트 기어 샤프트 가공 CNC 턴트

가장 좋은 가격 을 구하라

비디오

CNC 턴링 센터 HTC40Hm 긴 스프렌 스링 스핀들 BMT55 서보 파워 타워 Y 축을 가진 CNC 턴링 센터

가장 좋은 가격 을 구하라

비디오

슬랜트 베드 CNC 라트 HTC30H 다양한 작은 크기의 부품의 고 정밀 처리 CNC 라트

가장 좋은 가격 을 구하라

비디오

SMTCL 정밀 금속 회전 턴 머신 HTC30H 자동차 베어 처리 CNC 턴 머신

가장 좋은 가격 을 구하라

저희와 연락

+8613916455787

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 무거운 절단 스핀드 CNC 수평 라트 0

제품 설명

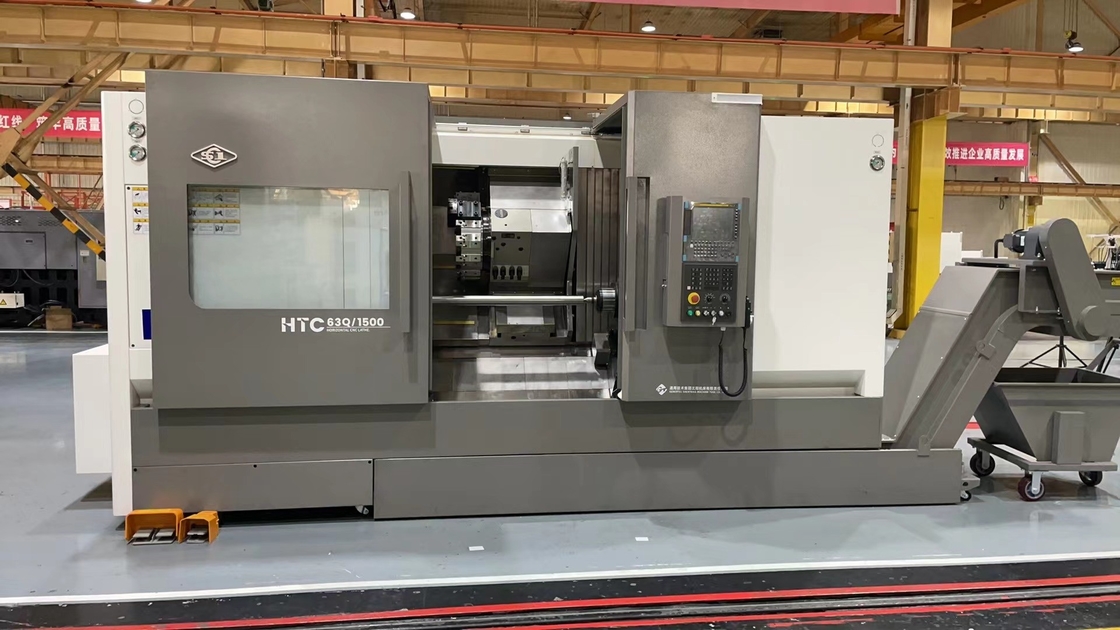

슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 무거운 절단 스핀드 CNC 수평 라트

HTC63Q / H / S Saddle는 내부적으로 지원되는 이중 가이드 레일 구조를 채택하고, 스핀드는 높은 속도와 큰 절단 토크를 가진 2 속도 변속 스핀드 박스를 채택합니다.기계 기계의 부품에 적합합니다.자동차 등

제품 특성

1높은 정밀도

◆ 고정확 한 나사 와 안내 레일
◆ 고 정밀 스핀들 베어링
◆ 공정 표준 의 정량화
◆ 고정밀 한 격자 룰러

2높은 효율성
시스템 모듈 코드 적용
◆ 기능적 구성이 완전합니다.지적 생산
◆ 고효율의 세이버 타워
◆ 고성능,중량 절단 스핀들

3고직성
◆ 고품질 의 철조 침대 등
◆ 키 castings: 길게 뻗은 침대 옆 상자
◆ 높은 힘 과 높은 토크 스핀 들
◆ 고직성 도구 탑

제품 세부 정보

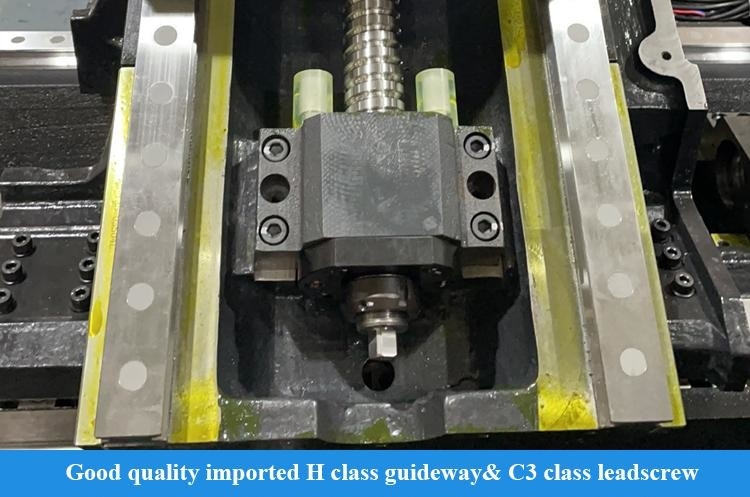

고정도 나사 및 가이드 레일

그것은 고품질의 수입 C3 등급 나사 및 H 등급 안내 레일을 사용하고 우수한 작동 정확성을 달성하기 위해 직접 서보 모터에 의해 구동됩니다.

고정도 스핀들 실린더 롤러 베어링

고품질의 수입 P4 등급 실린더 롤러 베어링을 채택하고 고정도 스핀드와 협력하여 우수한 회전 정확도를 달성합니다.

고속 2축

두 축은 수입 나사를 사용 하 고 기계 도구의 빠르고 안정적인 작동을 보장 하기 위해 사전 스트레칭 기술을 사용

기능적 구성이 완료되어
지능형 생산
고정 휴식, 하위 스핀들, 서보 꼬리 스톡 및 Y 축과 같은 다른 모듈 구성
다른 작업 조각 요구 사항에 따라 선택적일 수 있습니다. 작업 조각의 다중 순서 처리를 실현 할 수 있으며 또한 작업 조각 측정, 도구와 장착 할 수 있습니다.
세터, 자동화 모듈 등으로 작업 효율성을 향상시킵니다.

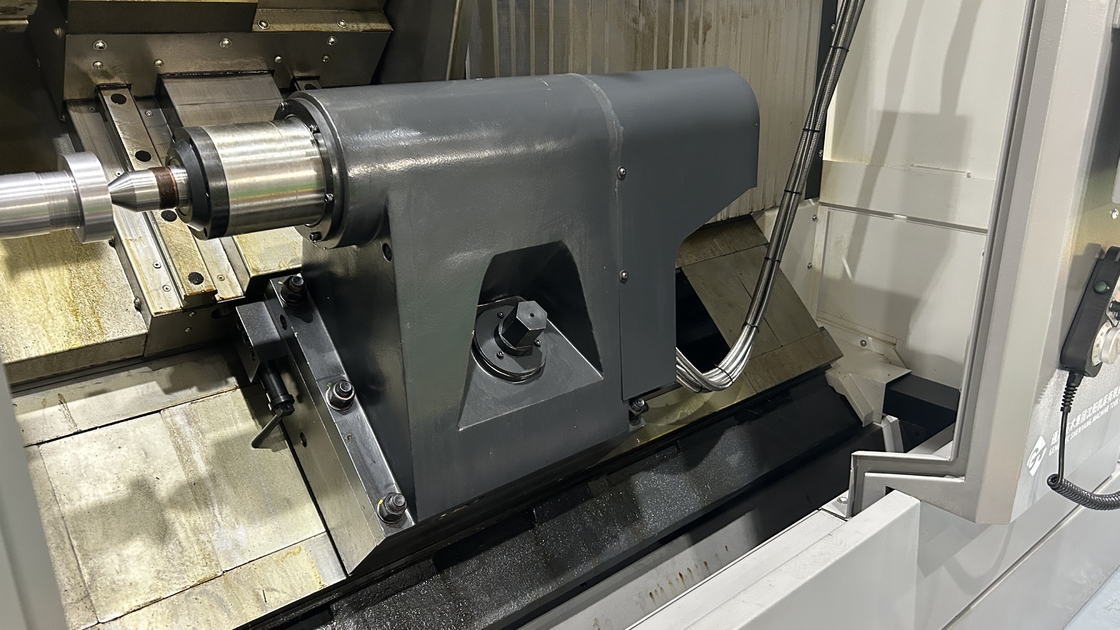

작은 스핀드 꼬리 스톡
그것은 작은 스핀들 구조 tailstock, 그리고 내부에 설치 된 톱니 롤러와 장착되어 있습니다
라이어링 및 각색 접촉 구슬 라이어링, 꼬리 끝의 절단 경직성을 향상시키기 위해그리고 긴축 부품의 절단 효과를 보장합니다.

고강도 침대
침대는 45° 기울기 침대로, 내부에 최적화되고 강화된 리버 구조가 있습니다. 그것은 고품질의 가루로 한 조각으로 버립니다. 전체 축은 단단한 철도 구조를 채택합니다.역학적 딱딱성을 효과적으로 향상시키는침대와 머리의 사이의 결합은 두 번 휴식 표면으로 긁어지고 닦아지며 전체 기계의 절단 경직성을 더욱 향상시킵니다.

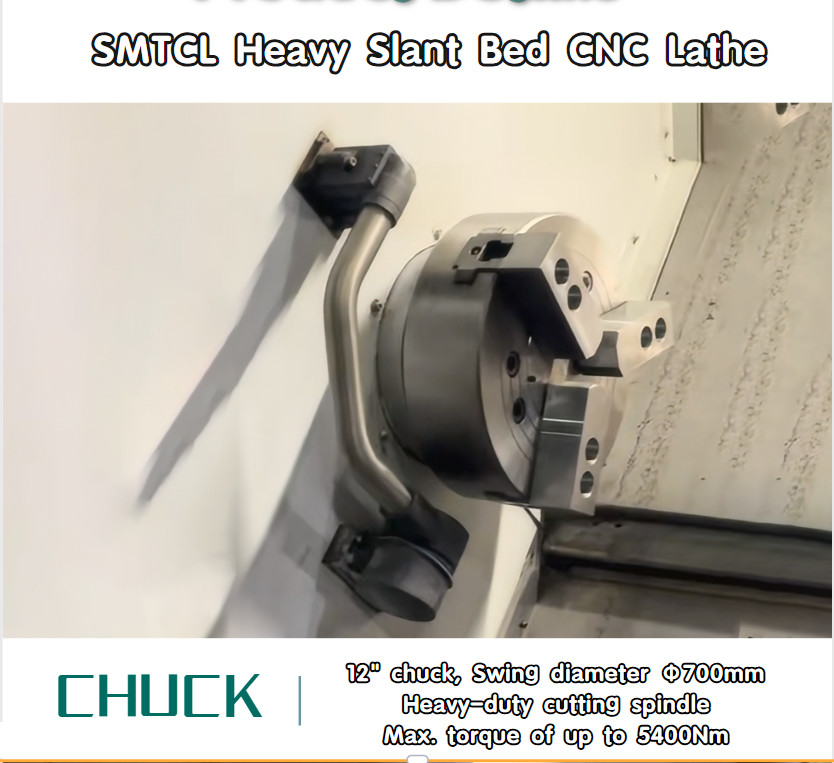

고성능, 중량 절단 스핀들 고전력 모터는 최대 토크를 가진 무거운 용량 절단 스핀드와 결합
최대 5400Nm의 절단 깊이와 한쪽에서 10mm 이상의 절단 깊이로 절단을 향상시킵니다.효율성

산업용
제품 매개 변수

부문

단위

HTC 63Q

HTC 63H

최대 절단 다이아몬드

mm

Φ600/Φ630

Φ630/Φ800

최대 절단 길이가

mm

1000/1500/2000/2500

1000/1500/2000/3000

맥스, 다이아노스를 윙크해 침대 위로

mm

Φ700

Φ820

최대. 다이아노를 흔들고 침대 틈을 넘기

mm

Φ600

Φ650

스핀들

스핀드 코 모델

-

A2-11

A2-11

앞 베어링 내부 다이어

mm

Φ160

Φ160

스핀드 톱니와 구멍 크기

1:20;Φ150

1:20;Φ150

스핀들 구멍의 다이아몬드

mm

Φ104

Φ106

맥스. 바 디아.

mm

Φ85

Φ88

표준 차크 다이어.

인치

12인치

15인치

스핀드 속도 범위

r/min

35-2000년

35-2000년

스핀드 최대 토크

Nm

1250

1900

스핀드 속도 시리즈

기계식 2단속기

기계식 2단속기

주 엔진 출력 전력 연속/30분

kW

20/30

22/26

X/Z 축

X축 고속 경사 속도

mm

15

12

Z축 고속 경사 속도

mm

15

12

X축 이동

mm

320

430

Z축 이동

mm

510/1010/1510/2010/2510

510/1010/1510/2010/2510

 Tailstock

꼬리동물 여행

mm

1100/1600/2100/3100

1050/15500/2050/3050

 Tailstock 드라이브 방법

썰매 견인

썰매 견인

꼬리잡이 장갑 여행

mm

150

180

 Tailstock sleeve dia. 꼬리 스톡 장갑.

mm

Φ160

Φ180

꼬리 톱니 톱니 구멍

모스 5#

모스 6#

도구탑

도구탑 형태

12역 수평 서보 타워

12역 수평 서보 타워

중앙 높이

mm

160

160

도구 크기

mm

32×32

32×32

가까운 도구를 선택할 수 있다면

mm

네

네

최대 부하량

디스크 작업 부품

1kg

800

800

셰프 작업재

1kg

1300

2000

다른 것

스핀들 중심과 바닥 사이의 거리는

mm

1085.5

1160

기계 무게

1kg

7000/8500/10000/12500

13000/16000/19000/22000

표준 구성:FANUC 0i ̊TF 더하기
12역 도구차
고체 턱 오일 실린더

표준 구성:수압 중앙 프레임
세르보 하위 스핀들
공기문
도구 설정 가이드
작업 조각 측정
오일 안개 수집기
도구 손상 감지

고직성 스핀들큰 팽창 주축 구성 요소는 채택
수입된 두 줄의 실린더 롤러 베어링과 각접촉의 복합지구
앞과 뒷쪽에 구슬 굴착이 있어 스핀드의 딱딱함과 토크가 증가합니다.
그리고 훌륭한 무거운 절단 효과를 얻습니다.스핀드

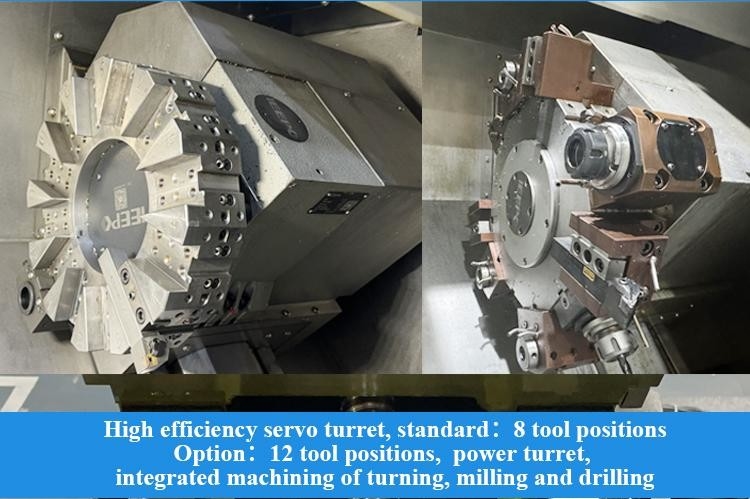

효율적인 서보 타워 고효율의 서보 모터는 커터 헤드의 정확한 인덱싱을 제어하기 위해 채택되며, 강력한 유지를 보장합니다.
처리 능력과 높은 속도 작동 하에 안정적인 도구 변경 성능. 가장 빠른 도구 변경은 단지 0.4s, 즉 빠르고
높은 처리 효율을 가지고 있습니다.

우리 봉사

고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행

왜 우리 를 선택 합니까?

◆ 최고 품질 의 감각, 고객 의 요구 가 우선
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다

우리 에 관한 것

슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 무거운 절단 스핀드 CNC 수평 라트 11

방문해 주세요!

상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.우리 공장은 80년 이상의 기계 공구 제조 역사를 가지고 있습니다.최초의 톱니, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다. 그들은 중국의 기계 도구 산업의 선두주자 중 하나이며 중국에서 가장 큰 기계 도구 제조업체입니다.기계 도구 제품은 자동차를 포함한다., 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자, 곰팡이 및 기타 산업.고품질과 좋은 서비스 전 세계 고객에게!

우리 공장

슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 무거운 절단 스핀드 CNC 수평 라트 12

FAQ

Q1. 당신은 무역 회사 또는 제조 회사입니까?

우리는 제조 회사입니다.

Q2. 회사의 주요 제품은 무엇입니까?

우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.

Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?

예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.

Q4: 보증 조건은 무엇입니까?

우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.

Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹

Q6: 왜 당신 회사를 선택하셨나요?

전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.

Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?

우리는 이런 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.

Q8: 지불 조건은 무엇입니까?

T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불

태그：

슬랜트 베드 CNC 라트 HTC63Q 최대 절단 길이 3000mm 무거운 절단 스핀드 CNC 수평 라트

무거운 절단 스핀들 CNC 톱니

비스듬한 베드 CNC 선반

최대 절단 길이 3000mm CNC 라트

SMTCL 수평 CNC 턴트 HTC40H/500 자동차 멘드럴 모터 샤프트 기어 샤프트 가공 CNC 턴트

CNC 턴링 센터 HTC40Hm 긴 스프렌 스링 스핀들 BMT55 서보 파워 타워 Y 축을 가진 CNC 턴링 센터

슬랜트 베드 CNC 라트 HTC30H 다양한 작은 크기의 부품의 고 정밀 처리 CNC 라트

SMTCL 정밀 금속 회전 턴 머신 HTC30H 자동차 베어 처리 CNC 턴 머신

고정도 나사 및 가이드 레일

고정도 스핀들 실린더 롤러 베어링

고속 2축

CKA6136 플랫 베드 선반 기계

5.5KW 플랫 베드 선반 기계

CKA6136 CNC 수평 기계

부문	단위	HTC 63Q	HTC 63H
최대 절단 다이아몬드	mm	Φ600/Φ630	Φ630/Φ800
최대 절단 길이가	mm	1000/1500/2000/2500	1000/1500/2000/3000
맥스, 다이아노스를 윙크해 침대 위로	mm	Φ700	Φ820
최대. 다이아노를 흔들고 침대 틈을 넘기	mm	Φ600	Φ650
스핀들
스핀드 코 모델	-	A2-11	A2-11
앞 베어링 내부 다이어	mm	Φ160	Φ160
스핀드 톱니와 구멍 크기		1:20;Φ150	1:20;Φ150
스핀들 구멍의 다이아몬드	mm	Φ104	Φ106
맥스. 바 디아.	mm	Φ85	Φ88
표준 차크 다이어.	인치	12인치	15인치
스핀드 속도 범위	r/min	35-2000년	35-2000년
스핀드 최대 토크	Nm	1250	1900
스핀드 속도 시리즈		기계식 2단속기	기계식 2단속기
주 엔진 출력 전력 연속/30분	kW	20/30	22/26
X/Z 축
X축 고속 경사 속도	mm	15	12
Z축 고속 경사 속도	mm	15	12
X축 이동	mm	320	430
Z축 이동	mm	510/1010/1510/2010/2510	510/1010/1510/2010/2510
Tailstock
꼬리동물 여행	mm	1100/1600/2100/3100	1050/15500/2050/3050
Tailstock 드라이브 방법		썰매 견인	썰매 견인
꼬리잡이 장갑 여행	mm	150	180
Tailstock sleeve dia. 꼬리 스톡 장갑.	mm	Φ160	Φ180
꼬리 톱니 톱니 구멍		모스 5#	모스 6#
도구탑
도구탑 형태		12역 수평 서보 타워	12역 수평 서보 타워
중앙 높이	mm	160	160
도구 크기	mm	32×32	32×32
가까운 도구를 선택할 수 있다면	mm	네	네
최대 부하량
디스크 작업 부품	1kg	800	800
셰프 작업재	1kg	1300	2000
다른 것
스핀들 중심과 바닥 사이의 거리는	mm	1085.5	1160
기계 무게	1kg	7000/8500/10000/12500	13000/16000/19000/22000
표준 구성: FANUC 0i ̊TF 더하기 12역 도구차 고체 턱 오일 실린더	표준 구성: 수압 중앙 프레임 세르보 하위 스핀들 공기문 도구 설정 가이드 작업 조각 측정 오일 안개 수집기 도구 손상 감지
