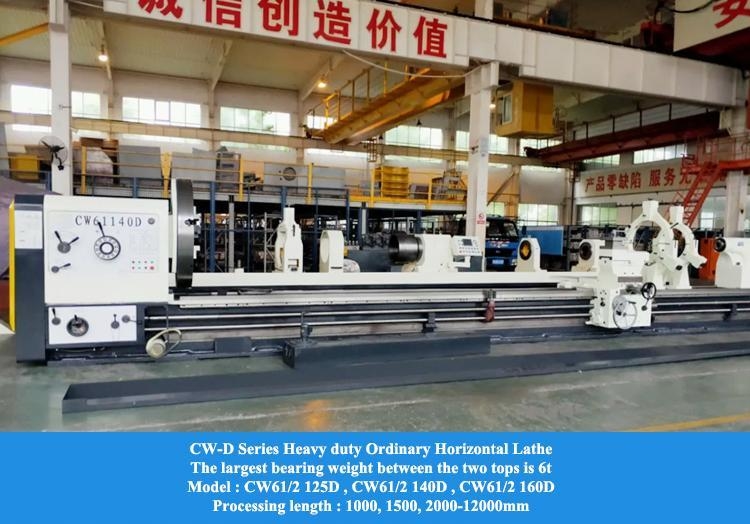

10M 중량 수동 톱니 CW61100D 침대 너비 755mm 중량 엔진 톱니 턴 머신
제품 세부 정보
| 상표: | HD | 유형: | CW61100D |
|---|---|---|---|
| 제품명: | 무거운 수동 선반 | 테이블의 최대 하중: | 6t |
| 침대 위의 최대 스윙 직경: | 1040mm | 차량 위의 최대 스윙 지름: | 650mm |
| 베드의 폭: | 755mm | 공작물의 최대 길이: | 1000mm 1500mm 2000mm -12000mm |
| 주축 구경 지름: | ф120mm | ||
| 강조하다 |
중량 수동 톱니,침대 너비 755mm,큰 작업 부품을 절단하는 것 |
||
제품 설명
제품 설명:
CW61100D 헤비 듀티 수평 선반은 대형 부품용으로 설계되었으며, 1040mm 베드 스윙, 10m 최대 가공 길이, 1500mm 새들 스윙을 특징으로 합니다. 이는 중장비, 항공 우주 대형 공작물에 이상적입니다. 22kW 모터로 구동되며, 3.15-315rpm 스핀들, 미터법 140# 테이퍼 구멍 및 130mm 보어를 통해 고토크 절삭이 가능합니다. 755mm 폭의 가이드웨이와 고강도 주철 베드(초음파 담금질)는 뛰어난 내마모성을 제공합니다. 160mm 심압대 슬리브(300mm 스트로크, 모스 No.6 테이퍼)는 긴 샤프트의 안정성을 보장합니다. 다양한 유형의 나사 가공, 강철/철의 정밀 터닝을 지원하며, 신뢰성과 효율성을 위해 헤비 듀티 제조 분야에서 두각을 나타냅니다.
제품 세부 정보:
제품 매개변수:
|
사양
|
CW 61100D / CW 62100D
|
|
|
용량
|
베드 위 최대 스윙 직경
|
Φ1040mm
|
|
캐리지 위 최대 스윙 직경
|
Φ650mm
|
|
|
갭 위 최대 스윙 직경
|
Φ1500mm
|
|
|
베드 폭
|
755mm
|
|
|
공작물 최대 길이
|
1000mm 1500mm 2000mm -12000mm
|
|
|
상위 두 개의 가장 큰 베어링
|
6t
|
|
|
스핀들
|
스핀들 노즈
|
A215
|
|
스핀들 보어 직경
|
Φ120mm Φ130mm
|
|
|
스핀들 보어 테이퍼
|
미터법 No.140
|
|
|
스핀들 속도 범위
|
3.15-315r/min; 3.5-290r/min
|
|
|
스핀들 전면 베어링 내경
|
Φ200mm
|
|
|
이송
|
종방향 이송 범위
|
0.1-12r/min
|
|
횡방향 이송 범위
|
0.05-6mm/r
|
|
|
미터법 나사산 범위
|
1-120mm
|
|
|
인치 나사산 범위
|
3/8-28TPI 31종
|
|
|
모듈 나사산 범위
|
0.5-60mm
|
|
|
피치 나사산 범위
|
1-56TPI 25종
|
|
|

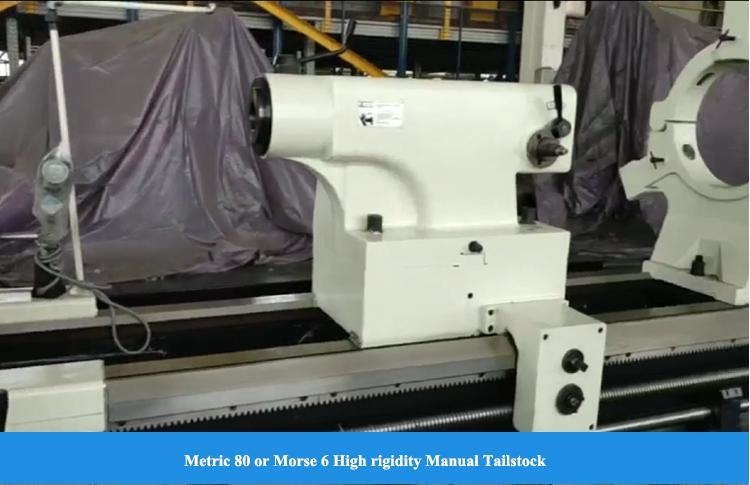

심압대
|
심압대 슬리브 테이퍼
|
80#
|
|
심압대 슬리브 이동 거리
|
300mm
|
|
|
심압대 슬리브 직경
|
Φ160mm
|
|
|
모터
|
주 모터 출력
|
22KW
|
|
급속 모터 출력
|
1.5KW
|
|
|
냉각수 펌프 출력
|
0.125KW
|
|
|
무게
|
5m
|
13600kg
|
|
표준 액세서리
|
||
|
1
|
4-조 척 Φ1000mm
|
1 세트
|
|
2
|
Φ70-480 레스트 (2m 이상)
|
1 세트(2-8m) 2세트(9-12m)
|
|
3
|
팔로우 레스트 (2m 이상)
|
1 세트
|
|
4
|
모스 6# 센터
|
1 세트
|
|
5
|
공구
|
1 세트
|
|
6
|
기초 나사
|
1 세트
|
|
특수 액세서리
|
|
|
1
|
레스트 Φ400-700mm
|
|
2
|
4-조 척 Φ1250mm
|
|
3
|
테이퍼 터닝 장치
|
|
4
|
미터법 체이싱 다이얼 장치
|
|
5
|
인치 체이싱 다이얼 장치
|
|
6
|
인치 리드 스크류
|
|
7
|

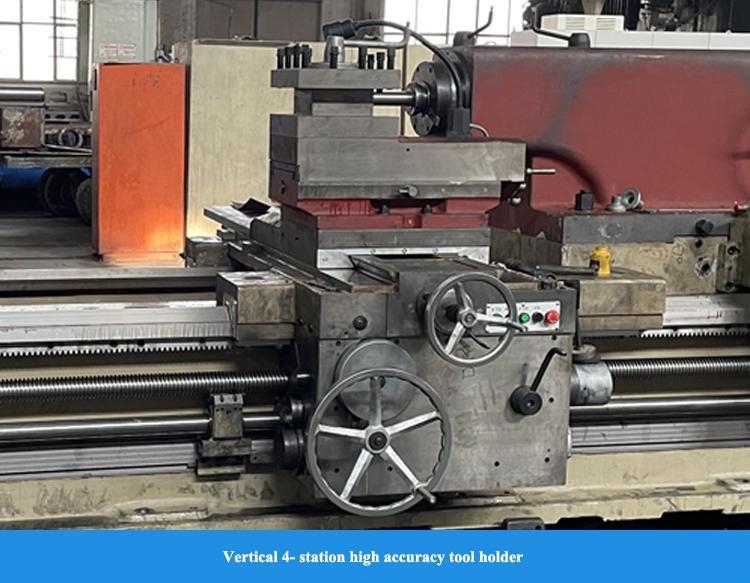

T형 공구대
|
저희 서비스:
고품질 기계를 받으십시오.
1. 모든 부품을 검사해야 합니다.
2. 100개 이상의 생산 공정 관리
3. 200개 이상의 검사 항목
4. 각 기계의 샘플 가공
5. 배송 전 72시간 시운전

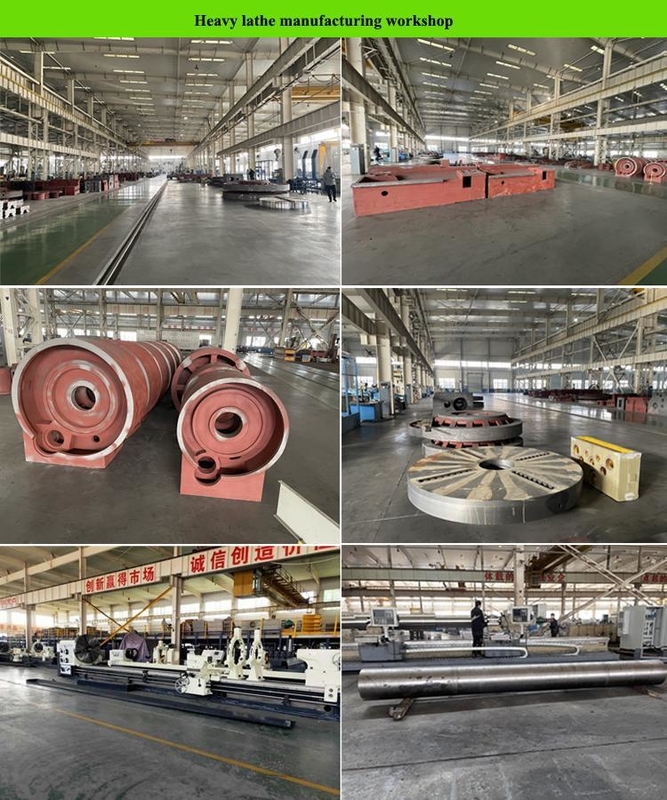

30년 이상 R&D 역사, 1993년 설립
연구 및 설계 능력을 갖춘 하이테크 제조업체
안정적이고 성숙한 공급 시스템
즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어 (24시간 온라인)
인체 공학 및 쉬운 유지 보수를 고려한 메커니즘 업그레이드
저희 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
FAQ:
Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?
Q5. 서비스는 무엇입니까?
애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 연동
Q6: 귀사를 선택하는 이유는 무엇입니까?
Q7: 귀사에서 기술 인력을 당사에 파견하여 해외에서 당사 직원을 지도할 수 있습니까?
