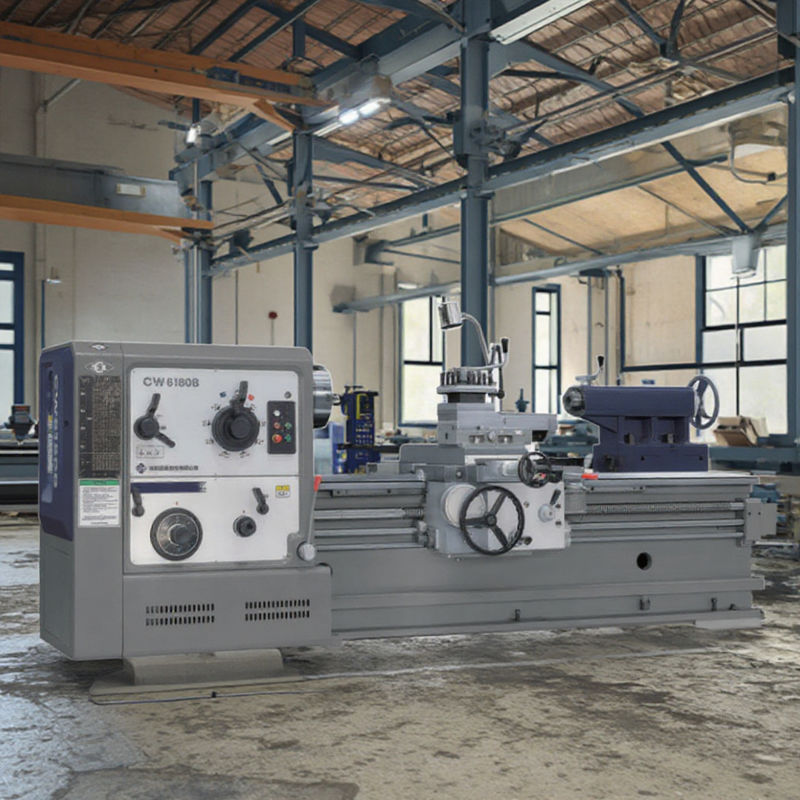

일반 톱니 6미터 톱니 기계 CW6180B 스윙 직경 800mm 금속 수동 톱니
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | CW6180B |
|---|---|---|---|
| CNC인지 아닌지: | 수동 | 키워드: | 일반 톱니 기계 |
| 침대 위 최대 스윙 직경: | Φ800 | 마차 위의 Max.swing Dia: | Φ480 |
| 베드의 폭: | 550 mm | 스핀들 보어: | Φ104mm |
| 강조하다 |
큰 스핀드 구멍 지름,고강도 스핀들,고 정밀 리드 나사 |
||
제품 설명
제품 설명:
또한 주요 부품을 자동으로 유지하고 수명을 연장하는 지능형 윤활 시스템을 갖추고 있습니다. 일반 기계 및 유지 보수 분야에서 뛰어난 성능을 발휘하며 기업의 유능한 조력자로 간주될 수 있습니다.
제품 특징:
새로운 외관
새로운 재료를 채택하여 제품 품질이 향상되었습니다.
쉬운 작동
강력한 절삭
CW6180B는 550mm의 베드 폭을 가진 기본 모델 기계 제품입니다. 일체형 바닥형 베드는 안정적인 대각선 바 구조와 결합되어 동급 최고의 구조적 강성을 제공합니다. 대형 토크 모터(11kW)와 최적화된 감속 헤드스톡을 결합하여 대형 토크 절삭을 실현할 수 있습니다.
이 기계는 첨단 제조 장비로 제작되었습니다.
제품 세부 정보:
|
단위
|
CW6180B
|
최대 베드 위 스윙 직경
|
|
mm
|
3660x 1450x 1630
|
최대 터릿 위 스윙 직경
|
|
mm
|
3660x 1450x 1630
|
최대 공작물 길이
|
|
mm
|
3660x 1450x 1630
|
갭에서 최대 스윙 직경 및 유효 폭
|
|
mm
|
3660x 1450x 1630
|
스핀들 보어 직경 및 스핀들 헤드 유형
|
|
Φ104/D11
|
|
스핀들 노즈 및 센터 테이퍼
|
|
120, 1:20. 모스 5#
|
|
스핀들 속도 단계 및 범위
|
|
r/min
|
18단 5.4-720
|
이송 단계 및 범위
|
|
mm/r
|
0.05-0.912
|
범위 1:1
|
|
mm/r
|
0.05-0.912
|
범위 16:1
|
|
mm/r
|
0.05-0.912
|
기어 변경을 통한 미세 이송 범위
|
|
mm/r
|
0.05-0.912
|
종방향 이송에 대한 횡방향 이송 비율
|
|
1/2
|
|
새들 급속 이송
|
|
mm/min
|
4000
|
리드 스크류 피치
|
|
12 (미터법):1/2'' (인치 시스템)
|
|
미터법 수, 범위
|
|
mm
|
3660x 1450x 1630
|
나사산 수, 위트워스 나사산 범위
|
|
t.p.i
|
26종 14-1
|
모듈 수, 범위
|
|
mm
|
3660x 1450x 1630
|
나사산 수, 직경 피치 나사산 범위
|
|
DP
|
24종 28-1
|
하부 슬라이드의 최대 횡방향 이동
|
|
mm
|
3660x 1450x 1630
|
상부 슬라이드의 최대 이동
|
|
mm
|
3660x 1450x 1630
|

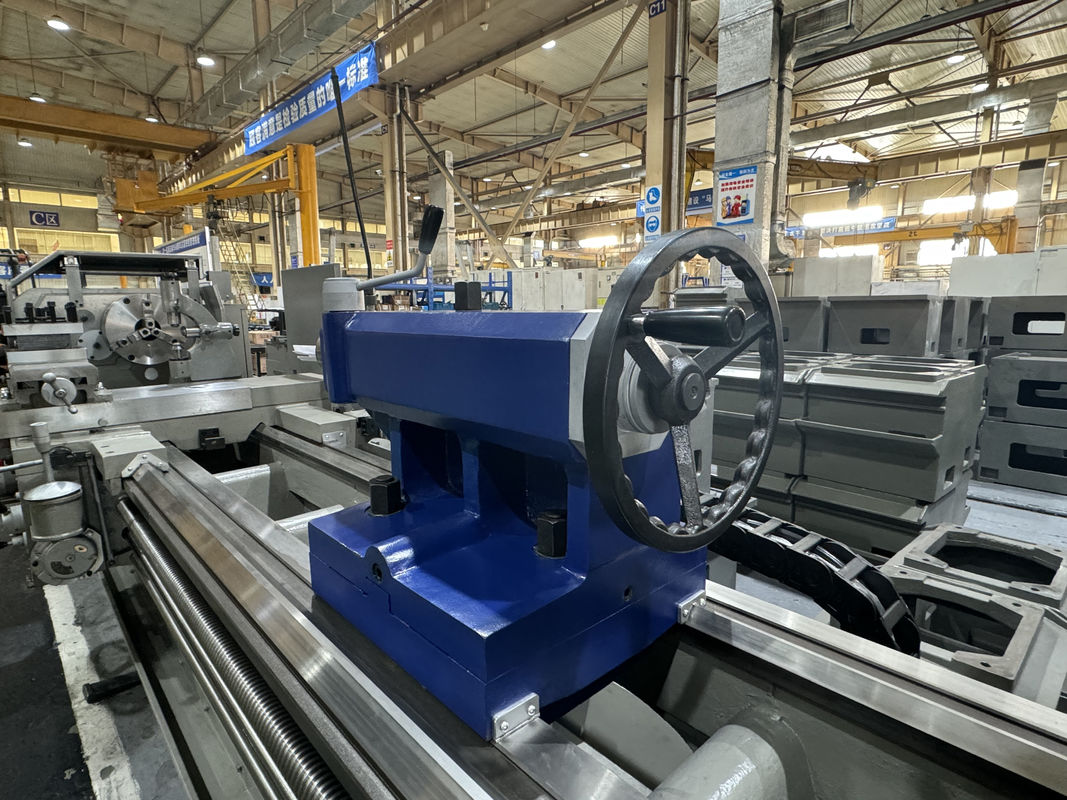

심압대 퀼 이동
|
|
mm
|
3660x 1450x 1630
|
심압대 퀼 테이퍼
|
|
모스 5#
|
|
베드 가이드웨이 폭 및 경화
|
|
mm
|
3660x 1450x 1630
|
주 모터 전력
|
|
KW
|
1.1
|
급속 모터 전력
|
|
KW
|
1.1
|
냉각수 펌프 모터 전력
|
|
W
|
180
|
순중량
|
|
kg
|
4900
|
전체 치수
|
|
mm
|
3660x 1450x 1630
|
공작물 최대 하중
|
|
T
|
2.5(표준 구성)
|
표준 구성:
|
|
1. 주 모터: YE3-160M-4 11kW 2. 급속 모터: NJ12-4 (1)NN3032K/P5 160X240X60
(2)NN3026K/P5 130X200X52
(3)6028 140X210X33선택적 구성: |

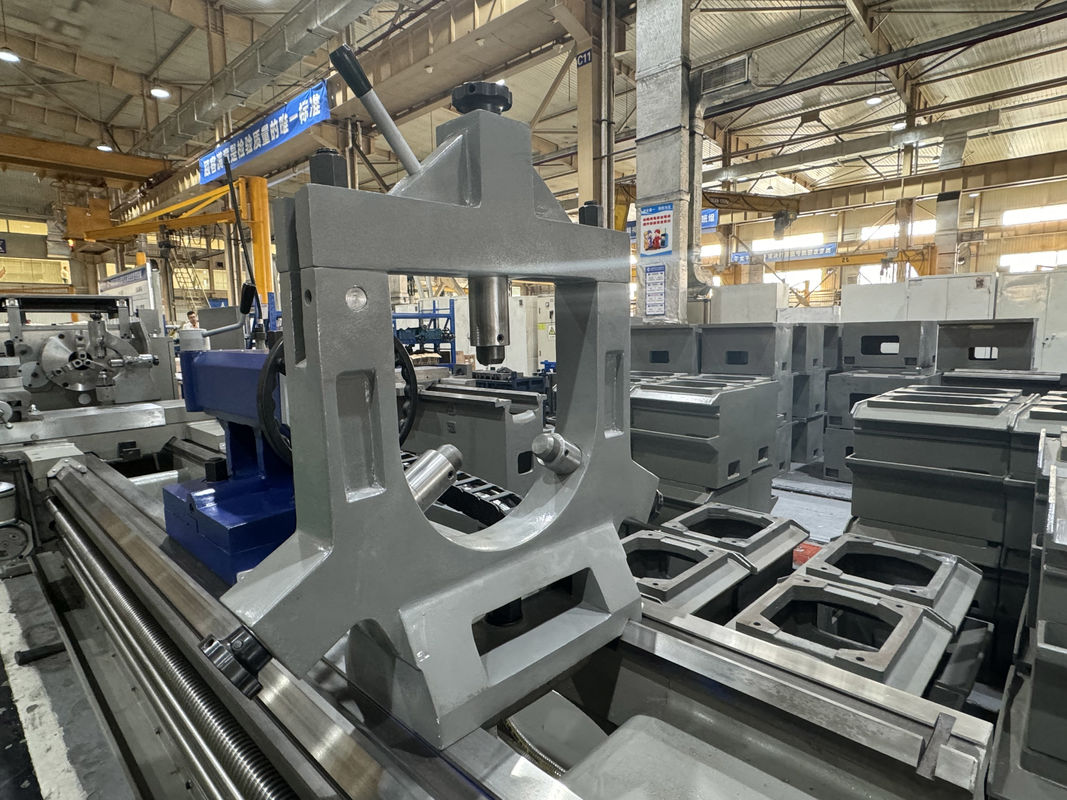

1. 레스트 Φ40-Φ350
2. 팔로우 레스트 Φ50-Φ220

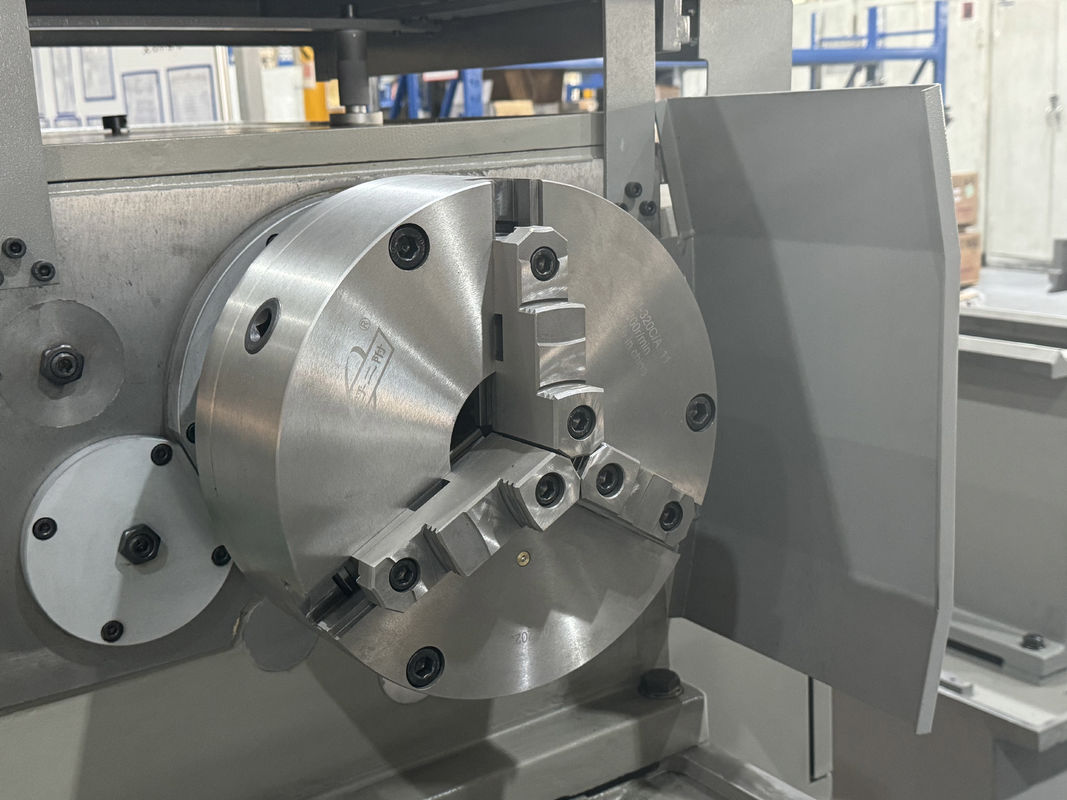

3. Φ400mm 3-조 척 4. Φ500mm 3-조 척 5. Φ400mm 4-조 척 6. Φ500mm 4-조 척 7. Φ630mm 4-조 척 8. 라이브 센터 모스 NO.5 9. Φ650mm 페이스 플레이트 저희 서비스: |
고품질 기계를 받으십시오.
1. 모든 부품을 검사해야 합니다.
2. 100개 이상의 생산 공정 관리
4. 각 기계의 샘플 가공
5. 배송 전 72시간 시험 운전
저희를 선택하는 이유:
연구 및 설계 능력을 갖춘 하이테크 제조업체
안정적이고 성숙한 공급 시스템
즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어(24시간 온라인)
인체 공학 및 쉬운 유지 보수에 따른 메커니즘 업그레이드
저희 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수, 생산에 영향 없음
회사 소개:
Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?
저희는 제조 회사입니다.
사전 판매: 맞춤형 솔루션, 계획 및 설계; 일대일 서비스
Q6: 귀사를 선택하는 이유는 무엇입니까?
개발, 설계, 제조, 조립에서 전체 생산 공정에 이르기까지 모든 제품은
이러한 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 구매자의 일정에 따라 기계 및 전기 엔지니어를 적시에 파견하여 설치할 수 있습니다. 이 모든 것은 계약에 인용 및 나열될 수 있습니다. 판매자는 해외로 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
제품 하이라이트
제품 설명: 범용 선반 6미터 선반 기계 CW6180B 스윙 직경 800mm 금속 수동 선반 CW6180B 시리즈는 독창적으로 제작되었습니다. 베드는 최적화된 설계를 거쳤으며 뛰어난 강성을 자랑하며 절삭 시 바위처럼 안정적으로 유지되어 진동을 효과적으로 줄입니다. 스핀들은 다양한 속도 범위를 가지고 있어 다양한 가공 요구 사항에 적응합니다. 섬세한 나사산이든 복잡한 외부 원이든 정밀하게 조각할 수 있습니다. 대형 캐리지와 가이드 레일은 조화롭게 작동하여 부드럽게 작동하여 가공 정확도를 보장합니다.또한 주요 부품을 자동으로 유지하고 ...
