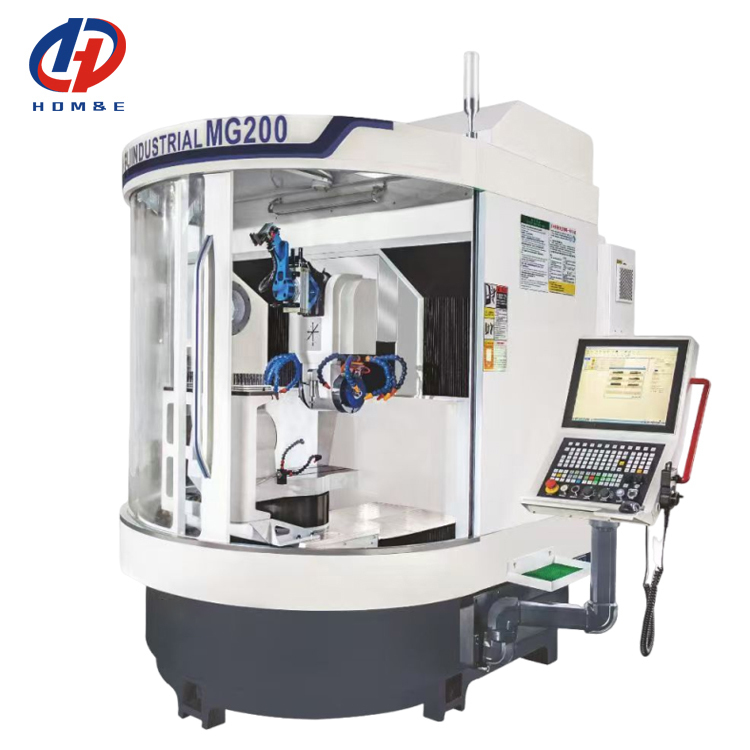

고정밀 5축 칼 연삭기 MG200 5축 공구 연삭기
제품 세부 정보
| 상표: | HD | 유형: | MG300 |
|---|---|---|---|
| 제품 이름: | 5 축 CNC 도구 분쇄기 | ||
| 강조하다 |
CNC 공구 연삭기,고정밀 CNC 공구 연삭기,5 축 CNC 도구 쇄기 기계 |
||
제품 설명
제품 설명:
고 정밀 5 축의 칼 밀더 MG200 5 축 도구 밀더

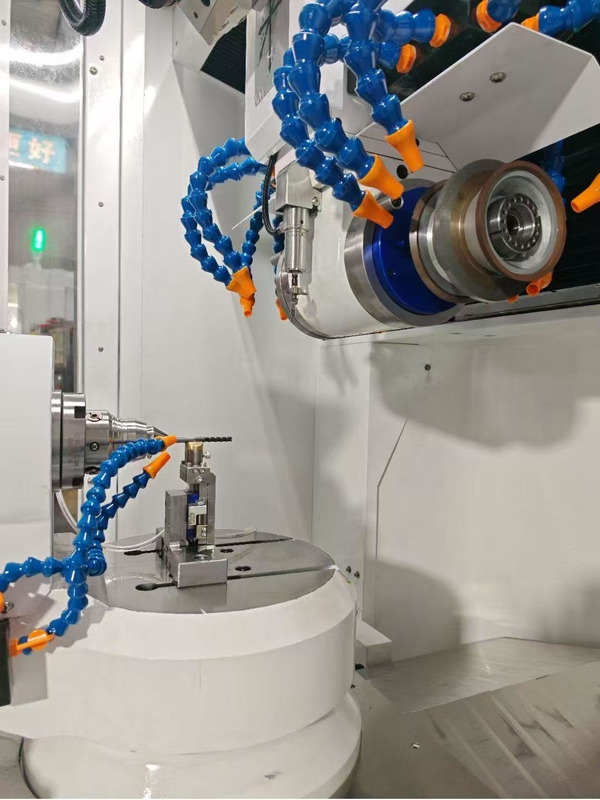

이 5 축 도구 磨기 기계는 높은 정확성과 강력한 성능을 갖추고 있습니다. 고급 CNC 시스템으로 장착되어 복잡한 도구 가공을 위해 5 축 연결을 가능하게합니다.고밀도의 밀링 휠 스핀드와 안정적인 침대, 그것은 생산 및 프레싱 컷어, 드릴 및 다양한 도구의 재 쇄질에 적합하며 효율성과 정확성을 제공합니다.
1그것은 고급 인간-기계 대화 CNC 시스템, G 코드 프로그래밍 및 도구 소프트웨어로 장착 될 수 있습니다. 시스템은 안전하고 안정적이며 편리하며 전자기 간섭에 저항합니다.CNC와 PC 사이의 프로그램 전송은 이더넷 인터페이스 및 USB3를 통해 실현 될 수 있습니다..0, 가장 짧은 처리 준비 시간과 한 번의 클릭으로 시작하여 생산성을 크게 향상시킬 수 있습니다.
23D 시뮬레이션 소프트웨어가 장착되어 있어 대화 상자에 필요한 도구 처리 매개 변수를 표시합니다. 매개 변수 입력 후,도구 시뮬레이션은 도구의 3D 그래픽과 기계 도구의 밀링 단계를 표시 할 수 있습니다..(각 닦기 단계를 다른 색으로 구별하십시오) 실제 과정에서 충돌 현상을 피하기 위해 소프트웨어의 충돌 방지 기능을 사용하십시오.해당 소프트웨어 모듈을 선택 다양한 도구를 처리 할 수 있습니다, 탐사선을 통해 작업 조각의 자동 주기 측정과 도구 마모 보상, 도구를 생산하고 수리 및 날카롭게 할 수 있습니다.
3무거운 디자인, 높은 힘, 턴트리형 폐쇄 구조, 좋은 딱딱성, 높은 강도, 좋은 안정성.
4원본 수입 나사, 가이드 레일, DD 모터 A, C 축 고정도 회전대, DD 모터는 R 각 정확성, 강한 민감성, 좋은 안정성,도구 밀링 정확성 및 처리 효율성을 향상.
5X/Y축은 선형 모터로 고정도 격자 릴리어를 탑재하여 부품 마모를 크게 줄이고 더 높은 정확성, 더 빠른 반응 및 더 높은 처리 효율성을 가지고 있습니다.

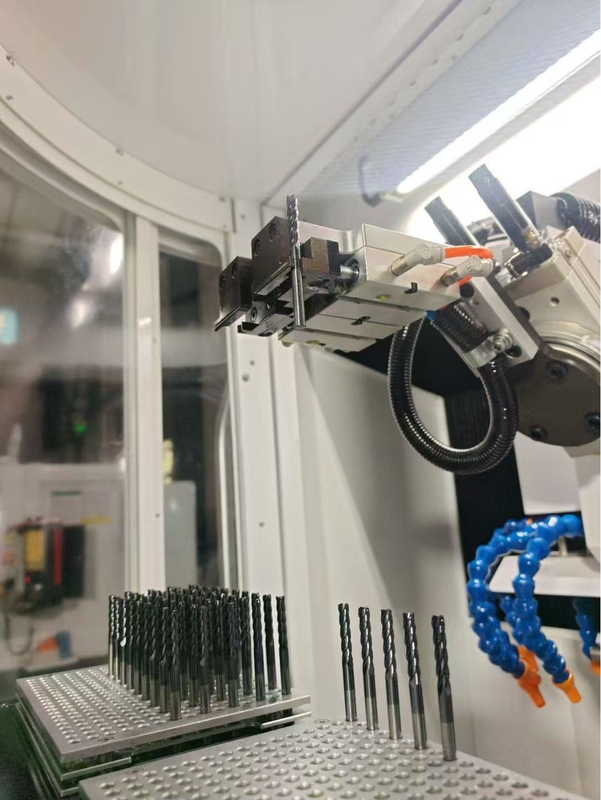

6사용자 필요에 따라 정밀한 6축 기계 팔 또는 자동 부하 및 부하를 실현하기 위해 자체 제작된 부하 및 부하 장치를 선택할 수 있습니다.자동 연료 충전 및 제품 처리가 무인 조작으로 동시에 수행 될 수 있습니다., 도구 밀링 기계의 생산 효율을 크게 향상시킵니다.
7이중 연장 전기 스핀들, 큰 토크, 무거운 쇄력. 이중 연장 스핀들에는 6-8개의 쇄 바퀴가 장착될 수 있습니다.비표준 도구 및 닦기 도구 가공에 적합합니다..

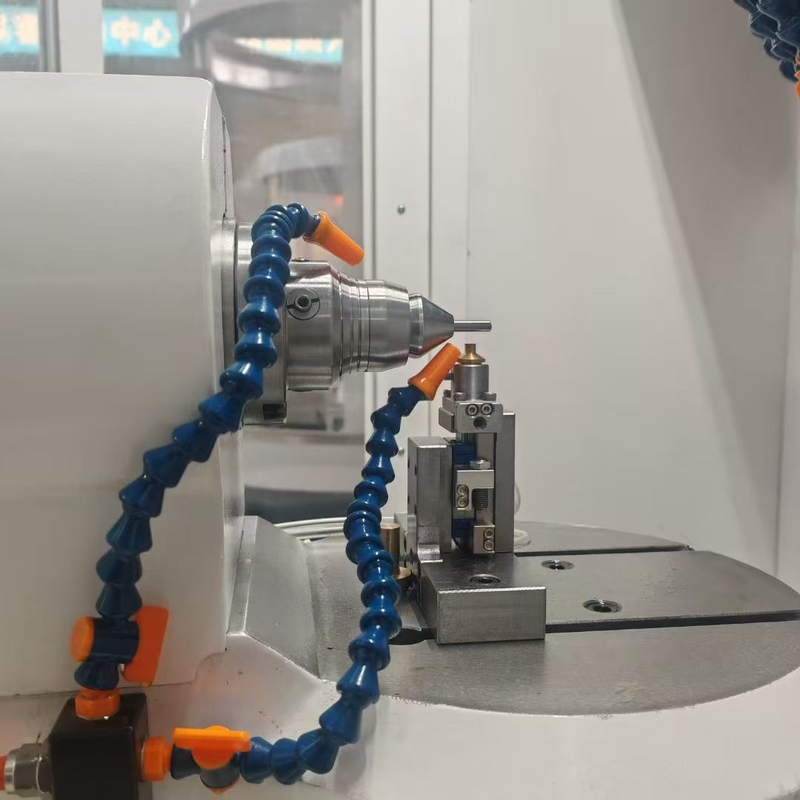

8,중심 및 긴 도구 생산을위한 간단한 지원으로 장착.
적용 분야:
1가공재료: 고속제철, 탄화물 및 스테인리스제철 등
2류: 직각 류, 톱니 직각 류, 나선 류, 톱니 나선 류.
3굴착형: 직선 굴착, 나선 굴착, 직선 굴착, 나선 굴착

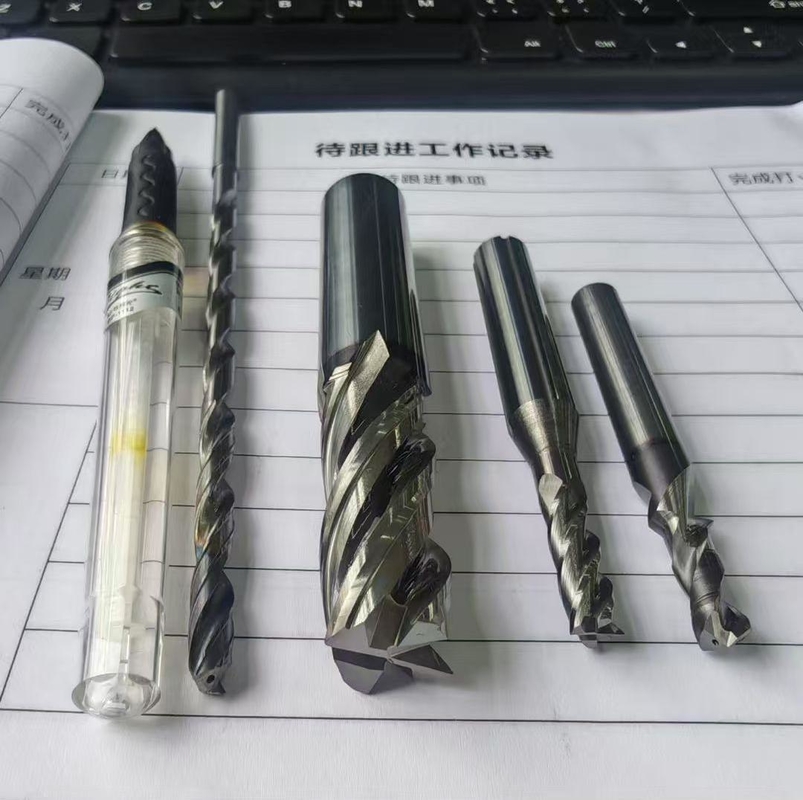

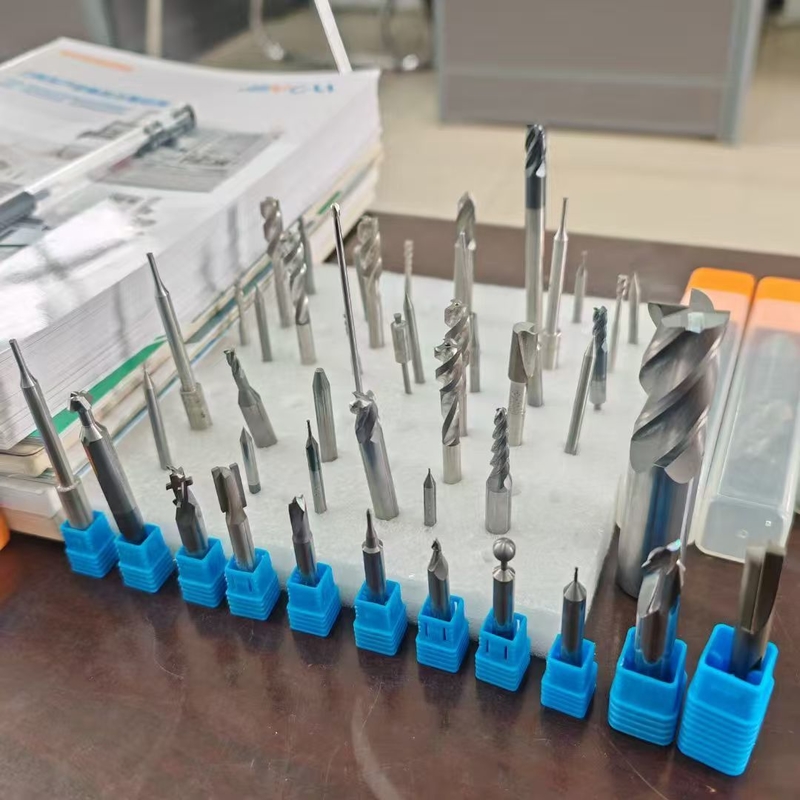

4"밀링 커터: 평면 머리 칼, 톱니 평면 머리 칼, 둥근 코 넥타이, 타버노스 칼, 공 머리 칼, 톱니 공 머리 칼.
5"다양한 표준 및 비 표준 도구 가공. 제품 부품의 5 축 연결 쇄.
제품 파라미터:
| 모델 | 단위 | MG300 | MG200 | MG100 |
| X축 이동 | mm | 950 | 800 | 600 |
| Y축 이동 | mm | 520 | 400 | 350 |
| Z축 이동 | mm | 250 | 220 | 200 |
| A축의 도동 | 연속 360° | 연속 360° | 연속 360° | |
| C축 이동 | ° | ±180° | ±180° | ±180° |
| X/Y/Z 축의 위치 정확도 | mm | 0.005 | 0.005 | 0.005 |
| XYZ 축의 반복 위치 정확도 | mm | 0.003 | 0.003 | 0.003 |
| A/C 축의 위치 정확도 | ±5Arc초 | ±5Arc초 | ±5Arc초 | |
| A/C 축의 반복 위치 정확도 | ±2Arc초 | ±2Arc초 | ±2Arc초 | |
| 스핀드의 명력 | kw | 24kw | 18kW | 10kW |
| 스핀드 속도 | rpm | 0-6000 | 0-6000 | 0-6000 |
| 밀링 휠 막대기 모델 | HSK50E | HSK50E | HSK50E | |
| 설치할 수 있는 밀링 휠의 수 | pcs | 6~8 | 6~8 | 6~8 |
| 가장 큰 밀링 휠 지름 | mm | 150 | 150 | 150 |
| 톱니 톱니 | BT2사업자 | BT2사업자 | BT2사업자 | |
| 최대 썰기 길이가 | mm |
블레이드 길이는:260, 전체 길이는:300 |
블레이드 길이는:160, 전체 길이는:200 |
블레이드 길이는:70, 전체 길이는:100 |
| 작업 조각 손잡이의 최소 지름 | mm | 3 | 3 | 3 |
| 작업 조각 손잡이의 최대 지름 | mm | 32 | 20 | 12 |
| 작업 조각의 최저 절단 가장자리 지름 | mm | 1 | 1 | 0.5 |
| 최대 직경 | mm | 200 | 150 | 100 |
| 작업 공기 압력 | MPa | 00.6~0.8 | 00.6~0.8 | 00.6~0.8 |
| 냉각 용액 유동량 | L/min | 85 | 85 | 85 |
| 장비의 총 전력 | 35KW ((3단계 AC380V) | 25KW ((3단계 AC380V) | 20KW ((3단계 AC380V) | |
| 길이 * 너비 * 높이 | mm | 2500*2500*2500 | 2200*2500*2200 | 2100*2200*2400 |
| 장비의 총 무게 | T | 6 | 5 | 4 |
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
