고 정밀 CNC 5 축 도구 깎는 기계 MG80 5 축 도구 깎는 기계
제품 세부 정보
| 상표: | HD | 유형: | MG80 |
|---|---|---|---|
| 제품 이름: | 5 축 CNC 도구 분쇄기 | ||
| 강조하다 |
CNC 5 축 도구 깎기 기계,도구 밀링 머신 5 축,중형 5축 도구 깎기 기계 |
||
제품 설명
제품 설명:

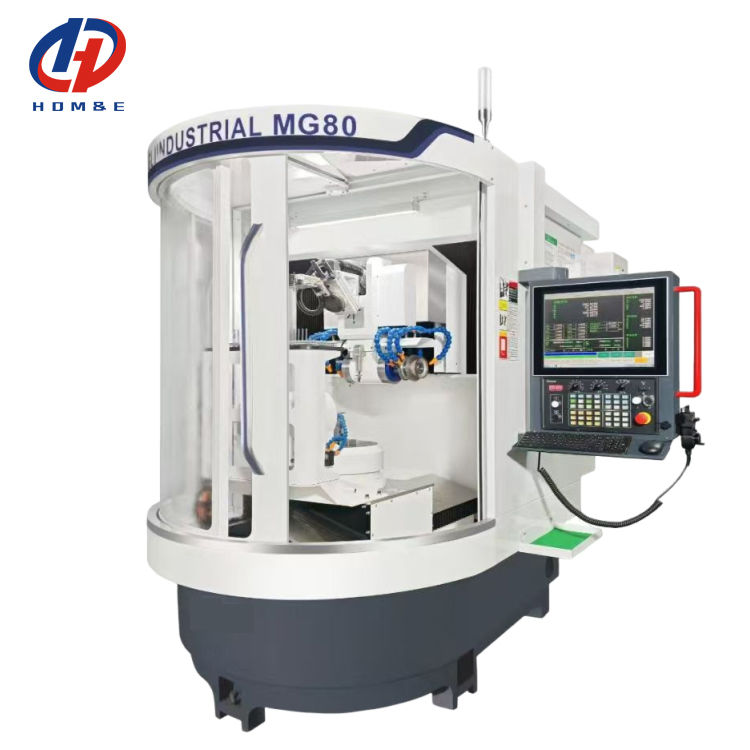

고정밀 CNC 5축 공구 연삭기 MG80 5축 공구 연삭기
이 5축 공구 연삭기는 고정밀도와 강력한 성능을 특징으로 합니다. 첨단 CNC 시스템을 갖추어 복잡한 공구 가공을 위한 5축 링크를 가능하게 합니다. 안정적인 베드와 고정밀 연삭 휠 스핀들을 통해 밀링 커터, 드릴 및 다양한 공구의 생산 및 재연삭에 적합하며 효율성과 정확성을 제공합니다.
1, 첨단 인적-기계 대화 CNC 시스템을 장착할 수 있으며, G 코드 프로그래밍과 공구 소프트웨어 모두 가능합니다. 이 시스템은 안전하고 안정적이며 편리하고 전자기 간섭에 강합니다. CNC와 PC 간의 프로그램 전송은 이더넷 인터페이스와 USB3.0을 통해 실현될 수 있으며, 최단 가공 준비 시간과 원클릭 시작으로 생산성을 크게 향상시킬 수 있습니다.

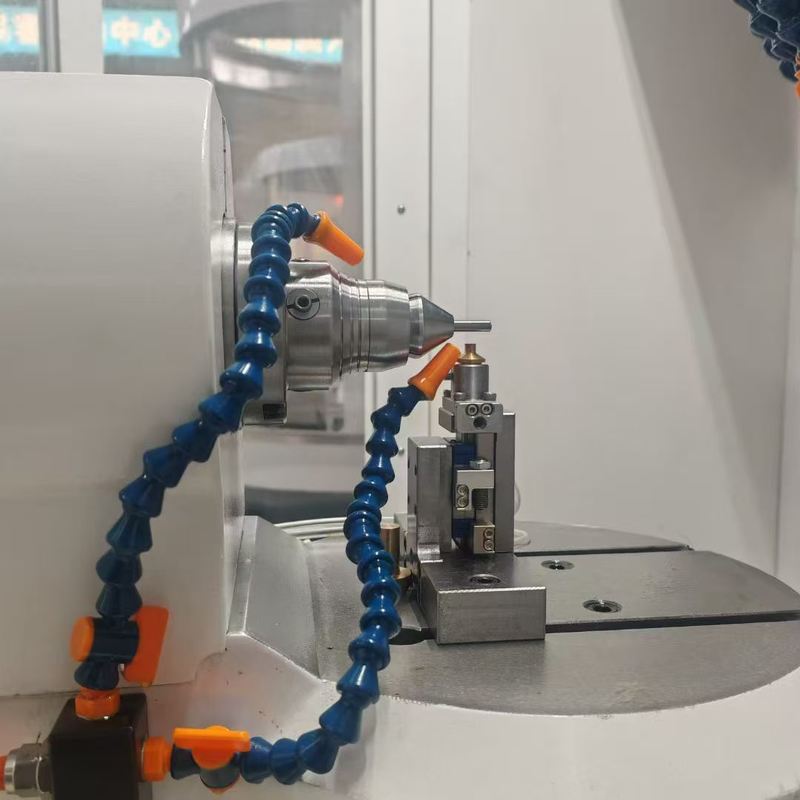

2, 공구 가공에 필요한 매개변수를 대화 상자 방식으로 표시하는 3D 시뮬레이션 소프트웨어가 장착되어 있습니다. 매개변수를 입력한 후 공구 시뮬레이션은 공구의 3D 그래픽과 공작 기계의 연삭 단계를 표시할 수 있습니다.(각 연삭 단계를 다른 색상으로 구분) 소프트웨어의 충돌 방지 기능을 사용하여 실제 공정에서 충돌 현상을 방지합니다. 해당 소프트웨어 모듈을 선택하면 다양한 공구를 가공할 수 있으며, 프로브를 통해 공작물의 자동 사이클 측정 및 공구 마모 보정을 실현하여 공구를 생산하고 수리 및 연마할 수 있습니다.
3, 헤비 듀티 디자인, 고출력, 갠트리형 폐쇄 구조, 우수한 강성, 고강도, 우수한 안정성.
4, 순정 수입 스크류, 가이드 레일, A, C축 DD 모터 고정밀 턴테이블, DD 모터는 틈새 없는 회전을 달성하여 R 각도 정확도, 강력한 감도, 우수한 안정성을 보장하고 공구 연삭 정확도와 가공 효율을 향상시킵니다.
5, X/Y축은 리니어 모터이며, 고정밀 그리드 자를 사용하여 부품 마모를 크게 줄이고, 더 높은 정확도, 더 빠른 응답 속도, 더 높은 가공 효율을 제공합니다.

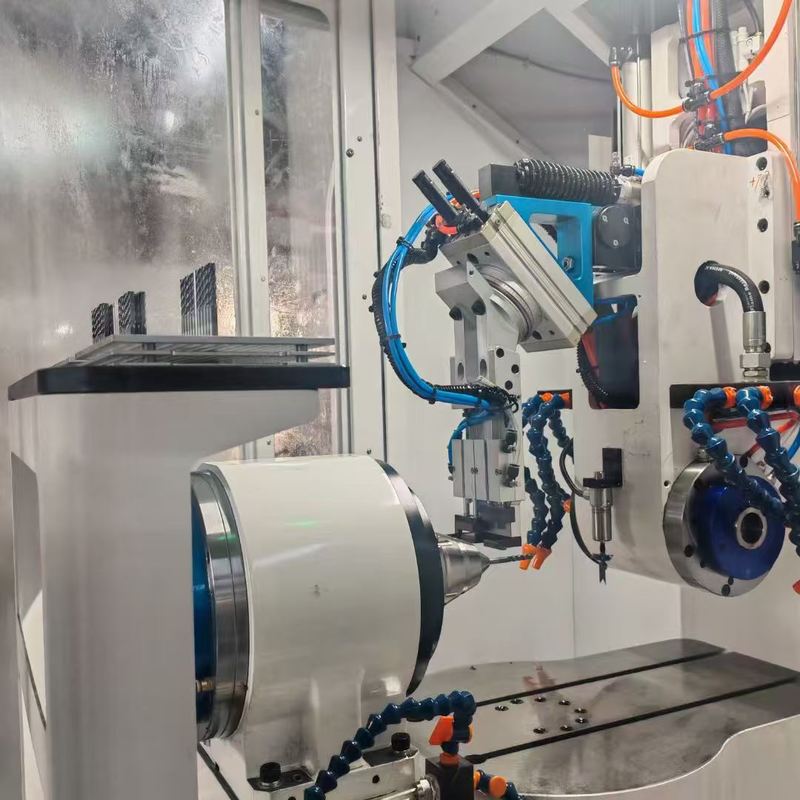

6, 사용자 요구 사항에 따라 정밀 6축 기계 팔 또는 자체 제작 내장형 로딩 및 언로딩 장치를 선택하여 자동 로딩 및 언로딩을 실현할 수 있습니다. 무인 작동을 통해 자동 급유 및 제품 가공을 동시에 수행하여 공구 연삭기의 생산 효율을 크게 향상시킵니다.

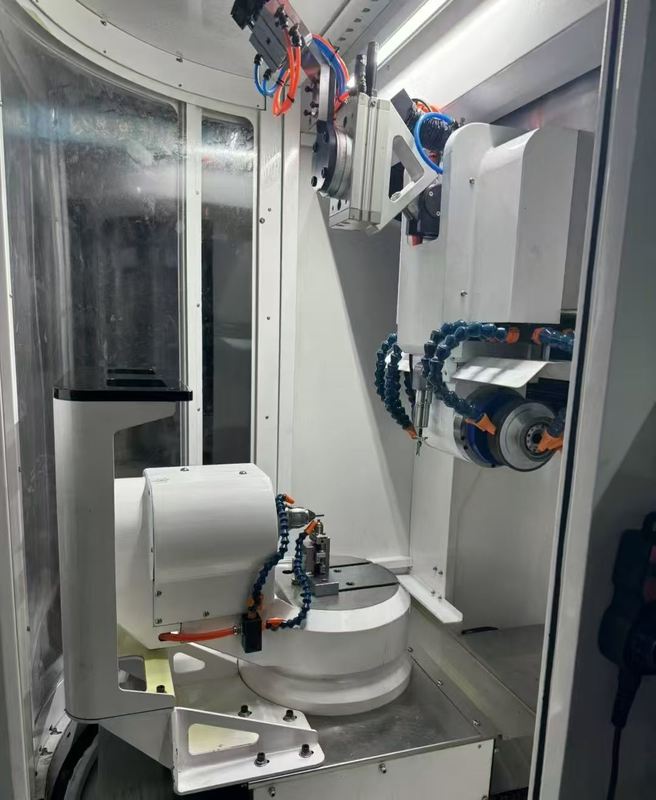

7, 이중 연장 전기 스핀들, 큰 토크, 강력한 연삭력. 이중 연장 스핀들은 6-8개의 연삭 휠을 장착할 수 있으며, 비표준 공구 및 연마 공구 가공에 적합합니다.
8, 긴 공구 생산을 위한 센터 및 간단한 지지대 장착.
적용 분야:1, 가공 재료: 고속강, 초경합금 및 스테인리스강 등

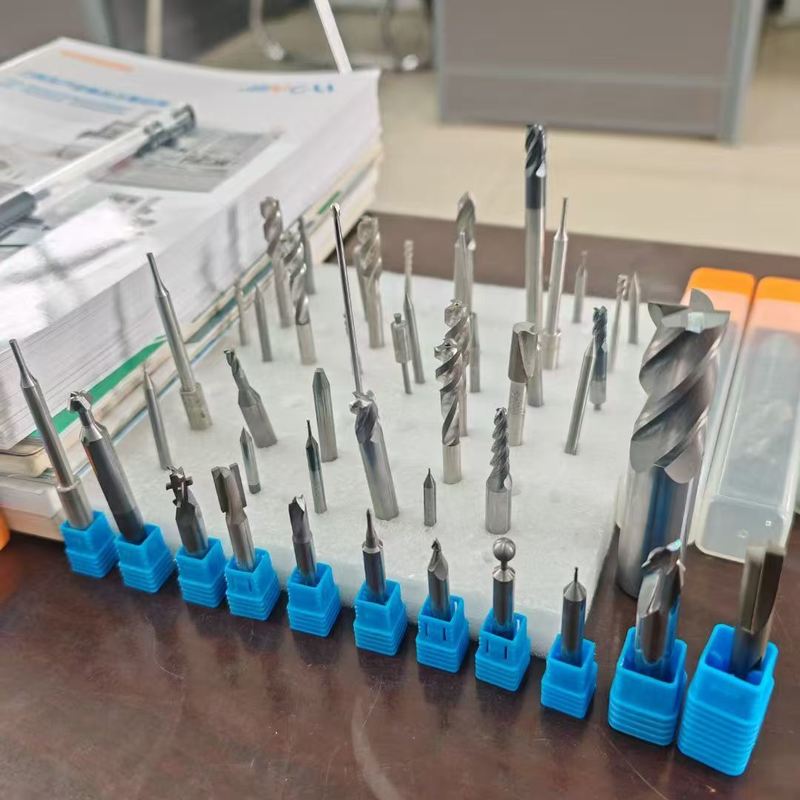

2, 리머 유형: 스트레이트 홈 리머, 테이퍼 스트레이트 홈 리머, 나선형 리머, 테이퍼 나선형 리머.
3, 드릴 유형: 스트레이트 홈 드릴, 나선형 홈 드릴, 스트레이트 홈 스텝 드릴, 나선형 홈 스텝 드릴
4, 밀링 커터: 평두 칼, 테이퍼 평두 칼, 둥근 코 칼, 테이퍼 코 칼, 볼 헤드 칼, 테이퍼 볼 헤드 칼.
5, 다양한 표준 및 비표준 공구 가공. 제품 부품의 5축 링크 연삭.
제품 세부 정보:
모델
| 단위 | MG300 | MG200 | MG100 | MG80 | X축 이동 거리 |
| mm | 2500*2500*2500 | 800 | 600 | 500 | Y축 이동 거리 |
| mm | 2500*2500*2500 | 400 | 350 | 300 | Z축 이동 거리 |
| mm | 2500*2500*2500 | 220 | 200 | 150 | 150 |
| 연속 360° | C축 이동 거리 | C축 이동 거리 | C축 이동 거리 | C축 이동 거리 | |
| ° | ±180° | X/Y/Z축 위치 정확도 | X/Y/Z축 위치 정확도 | X/Y/Z축 위치 정확도 | X/Y/Z축 위치 정확도 |
| mm | 2500*2500*2500 | XYZ축 반복 위치 정확도 | XYZ축 반복 위치 정확도 | XYZ축 반복 위치 정확도 | XYZ축 반복 위치 정확도 |
| mm | 2500*2500*2500 | A/C축 위치 정확도 | A/C축 위치 정확도 | A/C축 위치 정확도 | A/C축 위치 정확도 |
| ±5Arc sec | A/C축 반복 위치 정확도 | A/C축 반복 위치 정확도 | A/C축 반복 위치 정확도 | A/C축 반복 위치 정확도 | |
| ±2Arc sec | 스핀들 정격 전력 | 스핀들 정격 전력 | 스핀들 정격 전력 | 스핀들 정격 전력 | |
| kw | 24kw | 18kw | 10kw | 7.5kw | 스핀들 속도 |
| rpm | 0-6000 | 0-5000 | 0-5000 | 0-5000 | 연삭 휠 로드 모델 |
| HSK50E | 장착 가능한 연삭 휠 수 | 장착 가능한 연삭 휠 수 | 장착 가능한 연삭 휠 수 | 장착 가능한 연삭 휠 수 | |
| pcs | 6-8 | 최대 연삭 휠 직경 | 최대 연삭 휠 직경 | 최대 연삭 휠 직경 | 최대 연삭 휠 직경 |
| mm | 2500*2500*2500 | 100 | 100 | 100 | 100 |
| BT50/W20/W25 | W25/20 | W25/20 | W25/20 | 최대 연삭 길이 | |
| mm | 2500*2500*2500 |
총 길이: 300 블레이드 길이: 160, |
총 길이: 200 블레이드 길이: 70, |
총 길이: 100 블레이드 길이: 45, |
총 길이: 80 최소 공작물 핸들 직경 |
| mm | 2500*2500*2500 | 최대 공작물 핸들 직경 | 최대 공작물 핸들 직경 | 최대 공작물 핸들 직경 | 최대 공작물 핸들 직경 |
| mm | 2500*2500*2500 | 20 | 12 | 8 | 최소 공작물 절삭날 직경 |
| mm | 2500*2500*2500 | 0.5 | 0.5 | 최대 공작물 직경 | 최대 공작물 직경 |
| mm | 2500*2500*2500 | 150 | 100 | 작동 공기압 | 작동 공기압 |
| Mpa | 0.6~0.8 | 냉각수 유량 | 냉각수 유량 | 냉각수 유량 | 냉각수 유량 |
| L/min | 85 | 장비 총 전력 | 장비 총 전력 | 장비 총 전력 | 장비 총 전력 |
| 35KW(삼상 AC380V) | 25KW(삼상 AC380V) | 20KW(삼상 AC380V) | 15KW(삼상 AC380V) | 길이 * 너비 * 높이 | |
| mm | 2500*2500*2500 | 2200*2500*2200 | 2100*2200*2400 | 2000*1900*2180 | 장비 총 중량 |
| T | 6 | 5 | 4 | 3.5 | 당사의 서비스: |
1. 모든 부품은 검사해야 합니다.
2. 100개 이상의 생산 공정 관리
3. 200개 이상의 검사 항목
4. 각 기계의 샘플 가공
5. 배송 전 72시간 시운전
당사를 선택해야 하는 이유:
• 연구 및 설계 능력을 갖춘 하이테크 제조업체
• 안정적이고 성숙한 공급 시스템
• 즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어(24시간 온라인)
• 인체 공학 및 쉬운 유지 보수에 따라 메커니즘 업그레이드
• 당사의 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
회사 소개:
Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?
저희는 제조 회사입니다.
사전 판매: 맞춤형 솔루션, 계획 및 설계; 일대일 서비스
Q6: 귀사를 선택하는 이유는 무엇입니까?
개발, 설계, 제조, 조립에서 전체 생산 공정에 이르기까지 제품은
이러한 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 구매자의 일정에 따라 기계 및 전기 엔지니어를 적시에 파견하여 설치할 수 있습니다. 이 모든 것은 계약에 인용 및 나열될 수 있습니다. 판매자는 해외로 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
