Name: TPX6111B 고품질 범용 CNC 밀링 보링 머신 수평 보링 머신
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: TPX6111B
Availability: InStock

집 > 상품 > 수평 뚫고 쇄기 기계 >

TPX6111B 고품질 범용 CNC 밀링 보링 머신 수평 보링 머신

보링 및 밀링 머신 수동 로터리 테이블

수평 뚫고 쇄기 기계

부어기

원래 장소:

중국

브랜드 이름:

SMTCL

인증:

ISO CE

모델 번호:

TPX6111B

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

이름:

수평 뚫고 쇄기 기계

모델:

TPX6111B

작업 테이블 크기:

1100mmX960mm

작업대 Max.Load:

5000 KG

맥스. 가늘고 긴 지름:

110mm

Max.spindle 토크:

1225 N.m

스핀들 속도 범위:

8-1000 Ｒ / 분

모터 파워:

7.5kW

직면 헤드 지름:

600mm

X/Y/Z-Axis 교통:

900/900/1400 밀리미터

지불 및 배송 조건

최소 주문 수량

1 세트

가격

협상 가능

포장 세부 사항

먼 곳으로 해상운송에 적합한 패키지

배달 시간

30-40 일

지불 조건

L/C, T/T, D/P, D/A, Western Union, MoneyGram

공급 능력

100개 세트 / 세트마다 년

TPX6113 자동 수평 CNC 보링 밀링 머신 수평 보링 머신

가장 좋은 가격 을 구하라

비디오

SMTCL 중량 PBC110 시멘스 시스템 CNC 바닥형 수평 5 축 프레싱 부어기

가장 좋은 가격 을 구하라

비디오

SMTCL PBC130s CNC 중량 프레싱 기계 두 선형 가이드레일 그리고 한 하드 가이드레일 수평 프레싱 보어

가장 좋은 가격 을 구하라

비디오

SMTCL 중량 5 축 프레싱 굴착 기계 PBC 110f 시멘스 시스템 CNC 굴착 및 굴착 기계

가장 좋은 가격 을 구하라

저희와 연락

+8613916455787

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

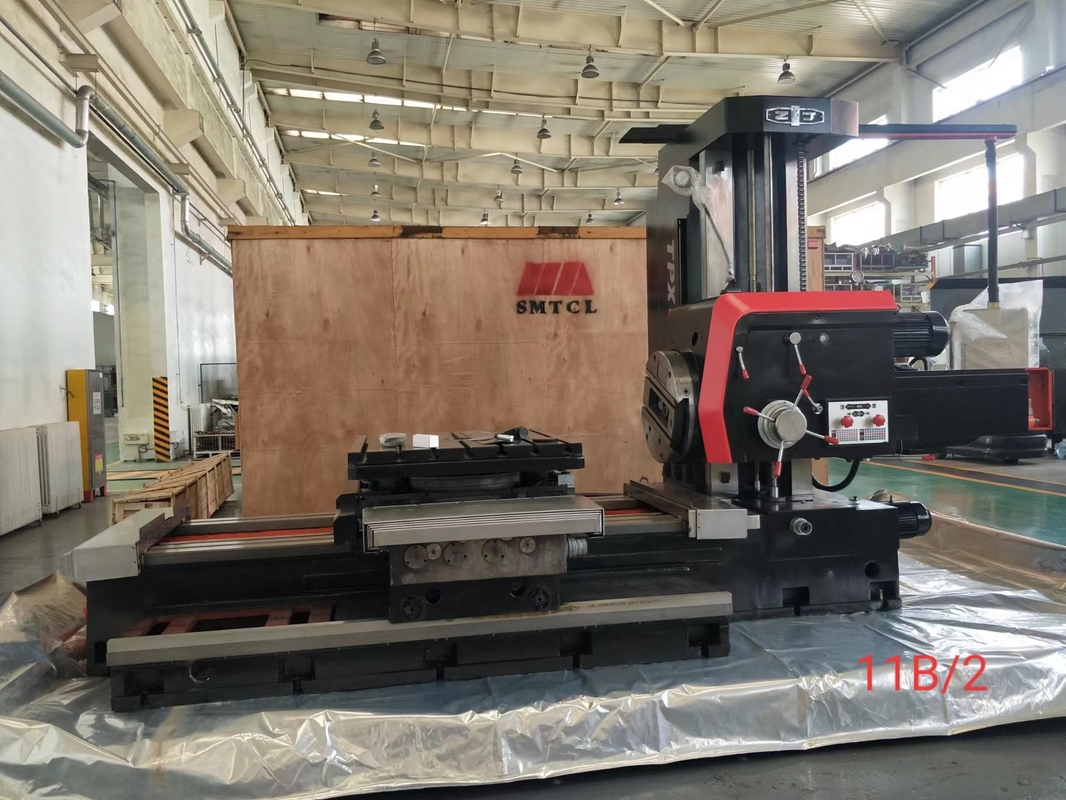

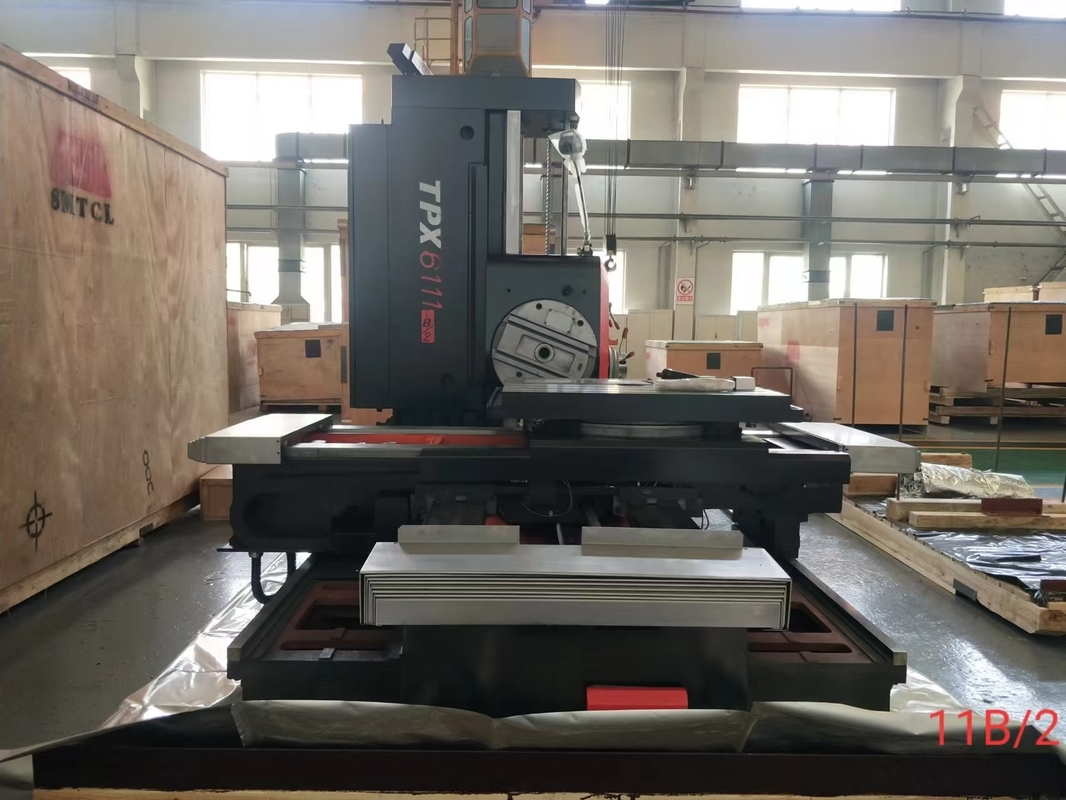

TPX6111B 고품질 범용 CNC 밀링 보링 머신 수평 보링 머신 0

제품 설명

TPX6111B 고품질 범용 CNC 밀링 보링 머신 수평 보링 머신

TPX 시리즈 수평 밀링 및 보링 머신은 클래식 디자인을 기반으로 하며, 거친 보링 및 정밀 보링에 적합하며, 대형 및 박스형 부품 밀링이 가능합니다. 내부 홀 보링, 원통형 터닝 및 페이싱 플레이트의 반경 방향 이송을 통한 홈 가공에 탁월합니다. 4x90 광학 위치 지정 장치를 사용하면 대형 부품을 터닝할 때 가공 정확도를 얻을 수 있습니다. 정밀 디지털 판독 측정 시스템은 좌표 및 선형화의 정확성을 보장합니다.

제품 특징

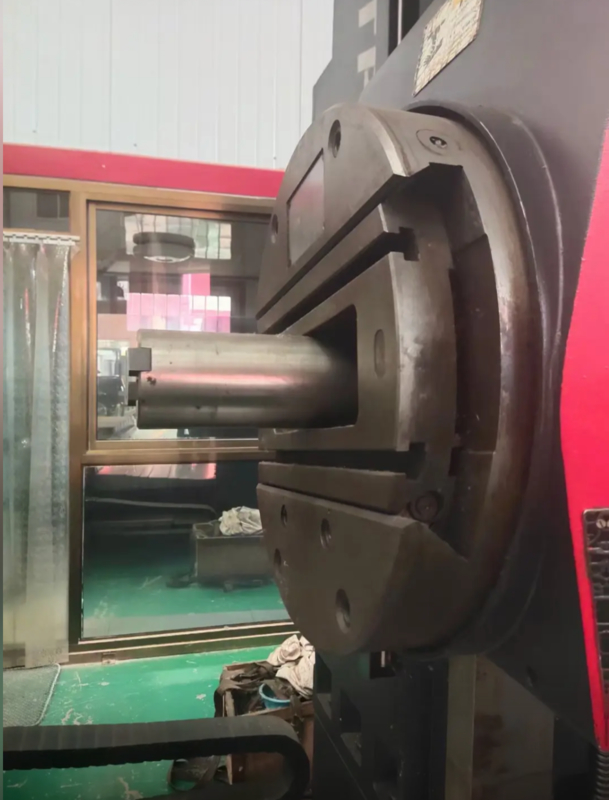

고품질 스핀들

3중 레이어 메커니즘은 높은 회전 정확도를 보장하며, 3점 지지대는 높은 강성과 정확도를 제공합니다.

사용자 친화적인 레이아웃

매달린 작동 패널은 유연하고 편리한 중앙 집중식 작동을 제공합니다. 유압식 사전 선택은 속도 및 이송 속도를 제어합니다.

정확하고 안정적인 광학 조준

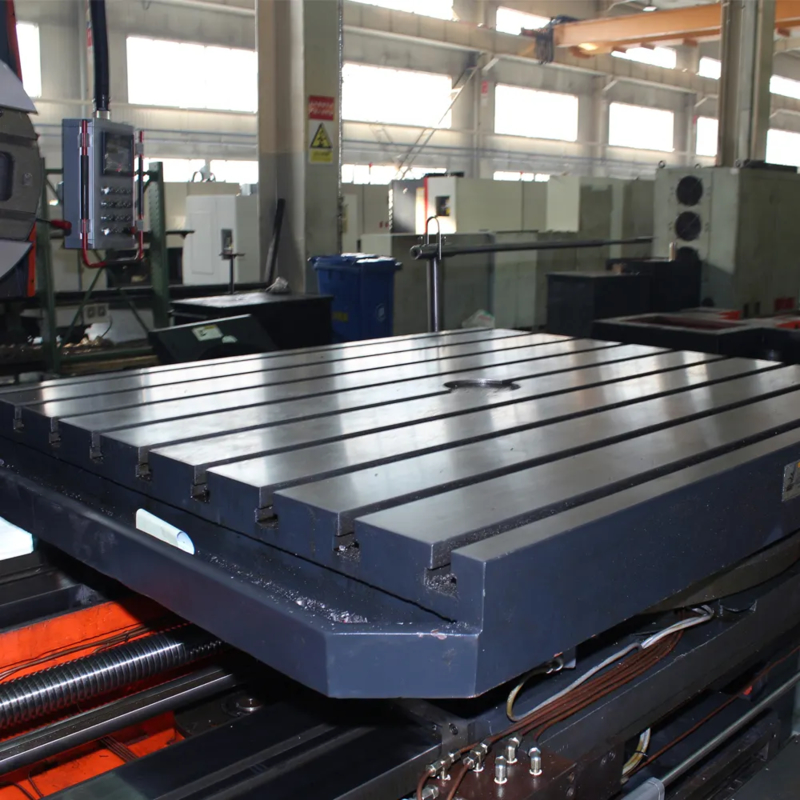

공작 테이블의 4×90 광학 위치 지정 장치는 높은 위치 지정 정확도와 고정밀 회전을 보장합니다.

전기 유압 인터록

모든 이동 부품은 전기 유압 인터록을 특징으로 합니다. 다른 부품이 자동으로 고정되는 동안 하나의 부품만 움직입니다.


공작물 샘플:
플랜지형 부품

제품 세부 정보

베드당사의 고품질 주물은 연마 및 경화된 가이드웨이를 특징으로 합니다. 주물은 강성과 안정성을 극대화하기 위해 내부적으로 보강되었습니다.

제어 패널매달거나 스윙 암 방식으로 사용할 수 있으며, 제어 패널은 사용하기 쉽고 작업자의 피로를 줄여줍니다.

내부 디자인 설치가 쉽고 안정적이며 정밀하며, 오일, 냉각수 및 칩 침입을 방지하는 완전 밀폐형 구조입니다.

제어 시스템PLC

컬럼 고품질 주물로 제작되었으며, 연마 및 경화된 가이드웨이를 사용하여 최적화된 구조 설계로 조립을 쉽게 지원합니다.

보호 인클로저용접된 고품질 강판은 우수한 보호 커버를 형성합니다.

유압 시스템 릴리프 밸브를 통해 압력 조절. 로터리 밸브를 통해 가변 속도 달성.

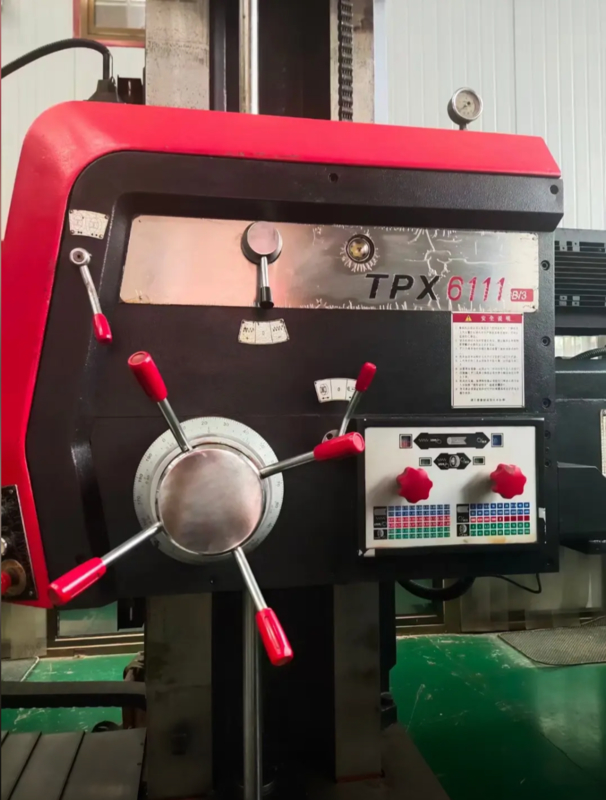

헤드스톡 기본 속도는 헤드스톡 자체의 스위치를 통해 제어되며, 다양한 회전 속도가 가능합니다.

제품 매개변수

항목		단위	TPX6111B	TPX6111B/2	TPX6111B/3
스핀들	직경	mm	φ110	φ110	φ110
	테이퍼		모스 No.6 (ISO7:24No50)	모스 No.6(ISO7:24No50)	모스 No.6(ISO7:24No50)
	최대 토크	N.m	1225	1225	1225
	최대 축 방향 추력	N	12250	12250	12250
	속도 설정		22	22	22
	속도 범위	r/min	8-1000	8-1000	8-1000
	주 모터 전력	kw	7.5	7.5	7.5
페이싱 플레이트	최대 토크	N.m	1960	1960	1960
	직경	mm	Φ600	Φ600	Φ600
	속도 범위	r/min	4-200	4-200	4-200
	속도 설정		18	18	18
공작 테이블	치수	mm	1100×960	1100×960	1250×110
	최대 하중	kg	5000	5000	5000
	T 슬롯 크기	mm	22	22	22
	T 슬롯 수		7	7	7
가공 범위	X축 최대 이동 거리	mm	900	1250	1600
	Y축 최대 이동 거리	mm	900	900	1200
	Z축 최대 이동 거리	mm	1400	1400	1400
	W축 최대 이동 거리(스핀들)	mm	600	600	600
	U축 최대 이동 거리(페이싱 플레이트 슬라이드)	mm	180	180	180
	B축 회전 각도	°	360	360	360
	스핀들 중심선과 공작 테이블 사이의 최소 거리	mm	0	0	0
이송	급속 이송	mm/min	X/Y/Z/W:2500	X/Y/Z/W:2500	X/Y/Z/W:2500
이송	각 스핀들 회전당 축의 이송 범위	mm/rev	0.04-6/0.01-1.88 (X/Y/Z/W)	0.04-6/0.01-1.88(X/Y/Z/W)	0.04-6/0.01-1.88(X/Y/Z/W)
정확도	선형 측정 판독 정확도(X/Y/Z축)	mm	0.005	0.005	0.005
정확도	선형 측정 판독 정확도(B축)	°	0.001	0.001	0.001
일반 사양	치수(L×W×H)	mm	4910x2454 x2750	4910x2870 x2750	5028x2870 x2750
일반 사양	기계 중량	kg	11500	13000	14000

당사 서비스

고품질 기계를 받으십시오.
1. 모든 부품 검사 필요
2. 100개 이상의 생산 공정 관리
3. 200개 이상의 검사 항목
4. 각 기계의 샘플 가공
5. 배송 전 72시간 시운전

왜 우리를 선택해야 하는가

◆ 최고 품질 감각, 고객의 요청이 최우선

◆ 30년 이상의 R&D 역사, 1993년 설립

◆ 연구 및 설계 능력을 갖춘 하이테크 제조업체

◆ 안정적이고 성숙한 공급 시스템

◆ 즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어(24시간 온라인)

◆ 인체 공학 및 쉬운 유지 보수에 따른 메커니즘 업그레이드

◆ 당사 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음

회사 소개

방문을 환영합니다!

Shanghai HD M&E Tech Co., Ltd는 중국 상하이에 위치하고 있습니다. 당사는 CNC 선반, 수직 머시닝 센터, 수평 머시닝 센터, 갠트리 머시닝 센터, 5축 머시닝 센터, 턴밀 센터 및 기타 다양한 CNC 장비를 전문으로 합니다. 200종 이상의 공작 기계를 보유하고 있습니다. 제품의 품질과 기술은 국제 선진 수준에 도달했습니다. 당사 공장은 80년 이상의 공작 기계 제조 역사를 가지고 있습니다. 최초의 선반, 드릴링 머신 및 보링 머신이 모두 이곳에서 탄생했습니다. 중국 공작 기계 산업의 선두 주자 중 하나이자 중국 최대의 공작 기계 제조업체였습니다. 공작 기계 제품은 자동차, 항공, 신에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자 제품, 금형 및 기타 산업을 포괄합니다. 당사는 전 세계 고객에게 선도적인 기술, 고품질 및 우수한 서비스를 갖춘 공작 기계를 제공하는 것을 사명으로 합니다!

우리 공장

전시회

FAQ

Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?

저희는 제조 회사입니다.

Q2. 귀사의 주요 제품은 무엇입니까?

CNC 선반, CNC 밀링 머신, 수직 머시닝 센터, 기존 선반, 드릴링 머신, 래디얼 드릴링 머신 등과 같은 모든 종류의 기계를 전문으로 합니다.

Q3. 맞춤형 기계 또는 SPM(특수 목적 기계)을 제공할 수 있습니까?

예, 효율성을 높이기 위해 고객에게 스마트 CNC 솔루션을 제공합니다.

Q4: 보증 조건은 무엇입니까?

기계의 선하 증권 날짜부터 12개월 동안 결함이 있는 것으로 판명된 부품에 대해 교체를 제공합니다.
Q5. 서비스는 무엇입니까?

사전 판매: 맞춤형 솔루션, 계획 및 설계; 일대일 서비스
애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 도킹
Q6: 왜 귀사를 선택해야 합니까?

개발, 설계, 제조, 전체 생산 공정의 조립에서 제품은

완전한 생산 체인을 갖춘 공장 간에 수행되며 이는 가장 신뢰할 수 있는 보증입니다.
Q7: 귀사가 기술 인력을 당사에 파견하여 해외에서 작업자를 직접 지도할 수 있습니까?

이러한 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 구매자의 일정에 따라 기계 및 전기 엔지니어를 적시에 파견하여 설치할 수 있습니다. 이 모든 것은 계약에 인용 및 나열될 수 있습니다. 판매자는 해외로 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.

Q8: 지불 조건은 무엇입니까?

주문 시 T/T 30% 초기 지불, 선적 전 70% 잔액 지불. 가시적인 취소 불가능한 신용장
