Name: SMTCL 5000rpm A2-5 스핀들 수평 8 스테이션 세르보 타워 소 부품 가공 HTC16H 슬랜트 베드 CNC 라트
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC 16H
Availability: InStock

집 > 상품 > CNC 선반 기계 >

SMTCL 5000rpm A2-5 스핀들 수평 8 스테이션 세르보 타워 소 부품 가공 HTC16H 슬랜트 베드 CNC 라트

소부품 가공

정밀 부품 가공

고품질 수갑 스핀드 단위

원래 장소:

중국

브랜드 이름:

SMTCL

인증:

CE ISO certification

모델 번호:

HTC 16H

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

브랜드 이름:

SMTCL

모델 번호:

HTC16H

키워드:

CNC 수평 회전 톱니

Max.Cutting 길이:

160MM

맥스. Dia를 줄이기.:

160MM

Max. 최대. swiming dia.over bed 수영 dia.over 침대:

420mm

X 축 이동:

145 mm

Z 축 이동:

205 밀리미터

스핀들 속도:

5000R/분

지불 및 배송 조건

최소 주문 수량

포장 세부 사항

나무 상자, 주석 트렁크, 다른 내항성이 있는 포장

배달 시간

45-60일

지불 조건

T/T, L/C, Western Union

공급 능력

한 달에 50 세트

SMTCL T5.2-500Q 수평 12 스테이션 전력탑 펌프 로터 샤프트 처리 CNC 턴링 센터

가장 좋은 가격 을 구하라

비디오

SMTCL HTC63H Fanuc 이중 가이드 레일 고 정밀 기울기 침대 CNC 톱니

가장 좋은 가격 을 구하라

비디오

SMTCL HTC80H 고정밀 12공구 스테이션 수평 서보 공구대 중형 CNC 선반

가장 좋은 가격 을 구하라

SMTCL 고직성 중량 CNC 톱니 HTC80S 하드 레일 구조 CNC 톱니

가장 좋은 가격 을 구하라

저희와 연락

+8613916455787

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

SMTCL 5000rpm A2-5 스핀들 수평 8 스테이션 세르보 타워 소 부품 가공 HTC16H 슬랜트 베드 CNC 라트 0

제품 설명:

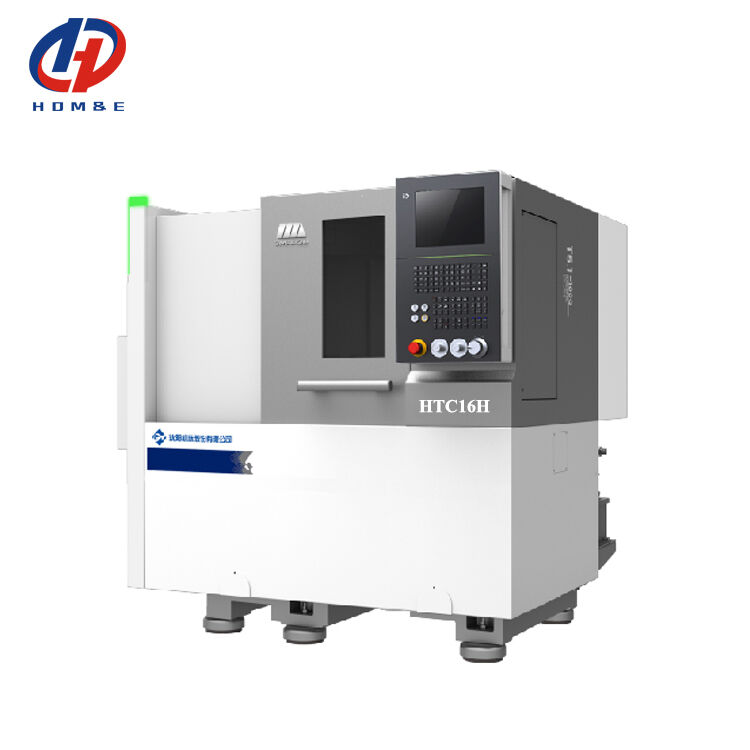

SMTCL 5000rpm A2-5 스핀들 수평 8-스테이션 서보 터렛 소형 부품 가공 HTC16H 경사 베드 CNC 선반

소형 구조를 특징으로 하는 고성능 선반은 고효율 및 낮은 오작동에 대한 요구 사항을 충족합니다. 이 공작 기계는 소형 구조와 작은 바닥 공간, 기능 부품의 합리적인 레이아웃, 편리한 작동 및 퀼 스핀들 구조의 수리를 특징으로 하며 더 높은 안정성과 신뢰성을 보장합니다. 공작 기계 베드는 45 °로 기울어져 있으며 기울어진 베드의 부드러운 칩 제거의 장점을 특징으로 합니다. 통합된 완전 보호, 더 나은 방수 및 칩 방지 성능, 뛰어난 인체 공학 및 작동 편의성을 제공합니다.

제품 특징:

1. 고정밀

* 이송 샤프트 프리텐션 구조

* 고정밀 C3 볼 스크류

* 전체 기계의 열 안정성 구조

2. 효율적

* 스핀들 속도 5000rpm

* 2축 고속 이동 30m/min

* 고효율 서보 커터 타워

3. 고성능

* 작은 설치 공간

* 화학 공정 표준

* 엄격한 검사 표준

제품 장점:

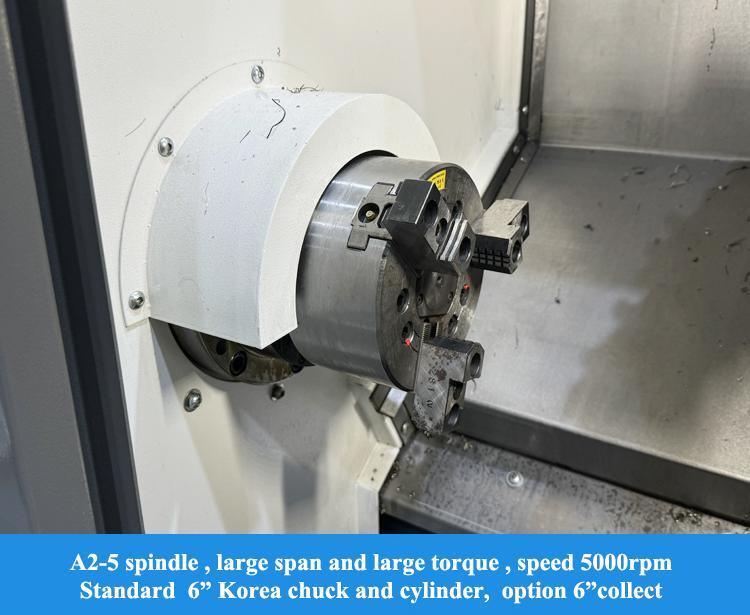

* 고품질 슬리브 스핀들 유닛

수입 베어링, 대형 베어링 스팬을 채택하여 높은 강성, 높은 토크, 고정밀, 쉬운 설치 및 유지 보수의 요구 사항을 충족합니다. 중요한 접합면은 스크레이핑 공정을 쉽게 실현하고 접촉 강성을 보장합니다. 대칭 헤드스톡 구조는 열 변형의 제어 가능성을 향상시킵니다.

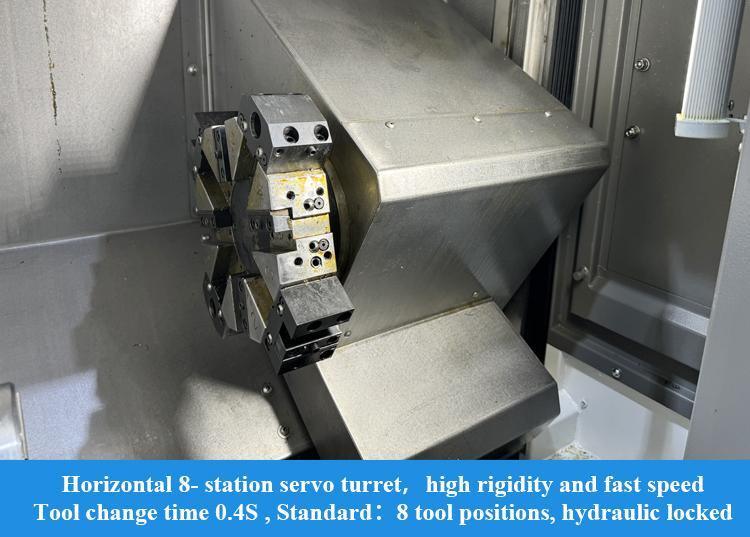

* 서보 터렛

서보 모터는 커터 헤드의 정밀한 회전을 제어하는 데 사용되며 인접 스테이션의 공구 교환에는 0.4초만 필요하므로 빠르고 가공 효율이 높습니다. 삼중 디스크 구조, 유압 잠금, 완전 강성.

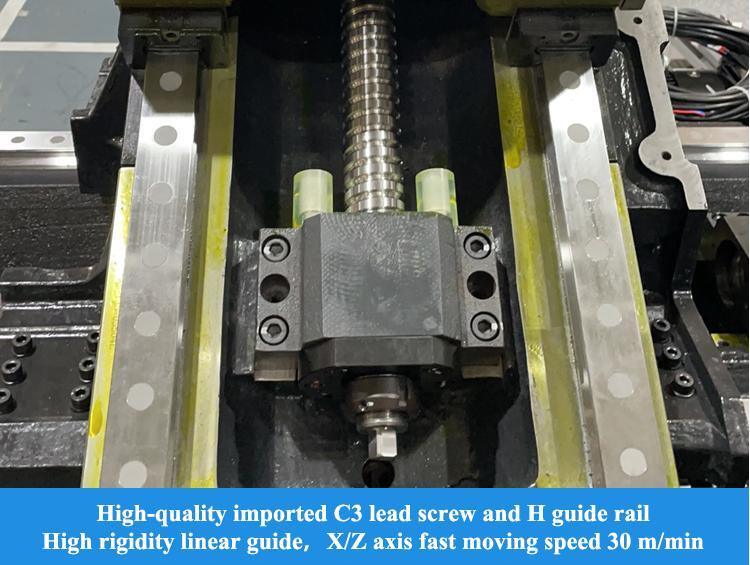

* 이송 구조

선형 가이드 레일은 가이드 레일의 강성, 안정성 및 수명을 최적화하는 데 사용되며, 두 축은 30m/min으로 빠르며 가공 효율이 더 높습니다. X축은 프리텐션 구조를 채택하여 정확도에 대한 온도의 영향을 줄이고 가공 정확도의 안정성을 향상시킵니다.

SMTCL 5000rpm A2-5 스핀들 수평 8 스테이션 세르보 타워 소 부품 가공 HTC16H 슬랜트 베드 CNC 라트 1

산업 적용:

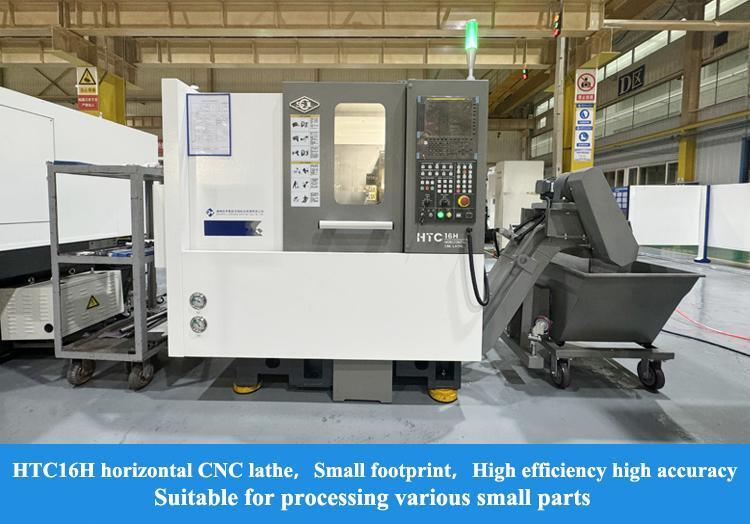

HTC16H 시리즈 CNC 수평 선반은 CNC 선반 생산을 위해 수년간의 기술 축적과 우리 공장의 경험을 바탕으로 시장 수요에 적응하도록 설계 및 제조된 소형 CNC 제품입니다. 이 공작 기계는 경제적, 효율적, 에너지 절약, 높은 위치 정확도 및 쉬운 유지 보수와 같은 특징을 가지며 자동차, 하드웨어 및 전자 제품 등과 같은 산업의 소형 부품의 선삭 가공을 위한 첫 번째 선택 제품입니다.

SMTCL 5000rpm A2-5 스핀들 수평 8 스테이션 세르보 타워 소 부품 가공 HTC16H 슬랜트 베드 CNC 라트 2

제품 매개변수:

항목		단위	HTC16H(Q)
최대 선삭 직경		mm	Φ 160
최대 선삭 길이		mm	160
베드 위의 최대 스윙 직경		mm	Φ 420
슬라이드 위의 최대 스윙 직경		mm	Φ 160
스핀들	스핀들 노즈 유형		A2-5
	전면 베어링 내경	mm	Φ 90
	스핀들 테이퍼 및 구멍 크기		1:20 ; Φ 62
	스핀들 구멍 직경	mm	Φ 56
	최대 바 직경	mm	Φ44
	표준 척 크기	인치	6
	최대 스핀들 속도	r / min	5000
	스핀들 정격 토크	Nm	35 ( 2000r / min )
	스핀들 최대 토크	Nm	70 ( 1500r / min )
	주 모터 출력 전력 연속/ 15분	kW	7.5 /1 1
두 축	X/Z축 급속 이송 속도	m/min	30
	X축 이동	mm	145
	Z축 이동	mm	205
공구 터렛	공구 터렛 유형		수평 8-스테이션 서보 공구 홀더
	공구 터렛 중심 높이	mm	63
	공구 터렛 인덱싱 반복 위치 정확도	초	±1.6
	공구 디스크에서 공구를 선택할 수 있는 경우		예
냉각 및 칩 제거	냉각 펌프 압력	bar	1.5
	냉각 펌프 유량	L/min	30
	물 탱크 용량	L	70
	칩 컨베이어 형태		체인 플레이트 유형
기타	베드 바닥에서 스핀들 중심 거리	mm	926
	공작 기계 순중량	kg	2600
	총 전력 용량	kVA	23
	공작 기계 치수(길이 x 너비 x 높이)	mm	1750 ×1580 × 1650

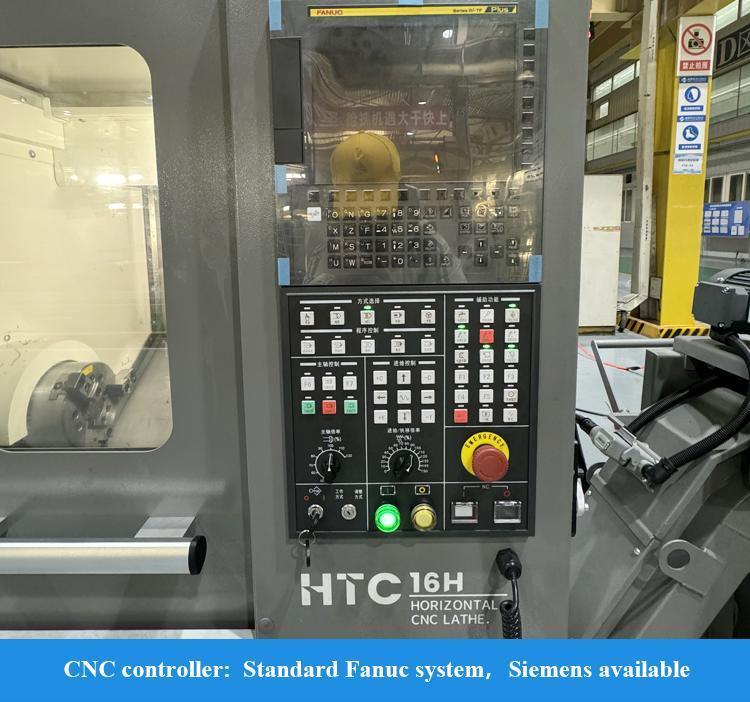

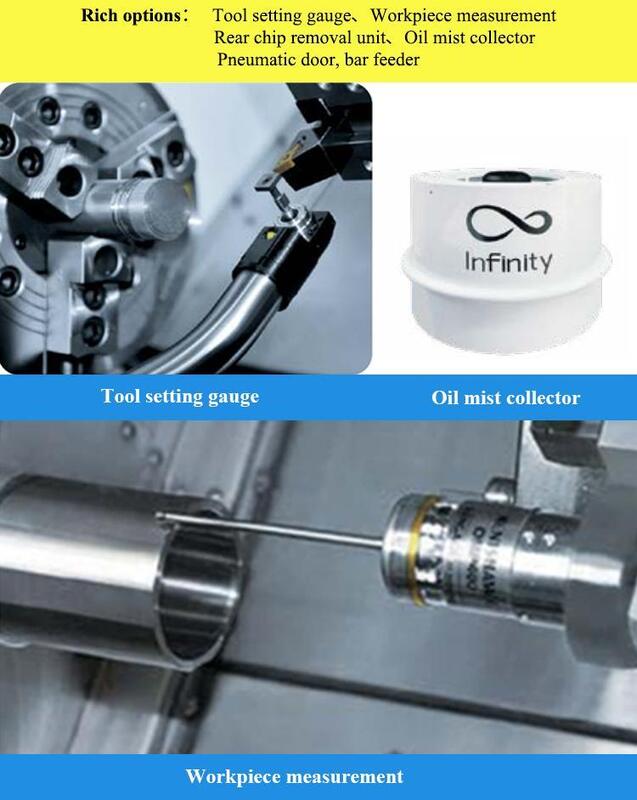

표준 구성: 1, FANUC-0i-TF Plus (5) 시스템 (H/S 시리즈) 2, GSK988TA 시스템 (Q 시리즈) 3, 슬리브형 스핀들 4, 중공 척 오일 실린더 5, 8-스테이션 서보 공구 캐리지		선택적 구성: 1, 지멘스 시스템 2, 공구 설정 게이지 3, 12-스테이션 서보 공구 캐리지 4, 공작물 측정 5, 파워 공구 캐리지 6, 오일 미스트 수집기 7, 후면 칩 제거 장치 8, 공구 손상 감지 9, 공압 도어

테스트 항목		국가 표준	공장 표준
가공된 공작물의 정확도		IT6	IT6
가공된 공작물의 진원도		0.005 mm / Ф3 2 mm	0.00 2mm / Ф40mm
가공된 공작물의 일관성		0.015 mm / 1 05 mm	0.008mm / 1 2 0mm
가공된 공작물의 평탄도		0 .015 mm / Ф 12 0 mm	0.0 06 mm / Ф 1 00 mm
가공된 공작물의 표면 거칠기		Ra 1.6μm	Ra 1.25μm
위치 정확도	X축	0.022mm	0.008 mm
위치 정확도	Z축	0.022mm	0.008 mm
반복 위치 정확도	X축	0.006mm	0.004mm
반복 위치 정확도	Z축	0.006mm	0.004mm
