SMTCL 바닥 타입 E 힘 큰 스핀드 전력 큰 토크 CNC 바닥 밀링 및 boring 기계

SMTCL 바닥 타입 E 힘 큰 스핀드 전력 큰 토크 CNC 바닥 밀링 및 boring 기계

큰 스핀드 힘

큰 토크

바닥 유형

원래 장소:

중국

브랜드 이름:

SMTCL

인증:

CE ISO certification

모델 번호:

e-force

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
브랜드 이름:
SMTCL
제품명:
고효율 CNC 바닥 밀링 및 보링 머신
제품:
e-force
가늘고 긴 지름:
160/200
밀링 축 직경:
260/320
도구 핸들 사양:
JT50/BT50
x 축:
6000 (2000 년당 증분)
y 축:
3000/4000/5000
z 축:
1200
W 축:
1200
지불 및 배송 조건
최소 주문 수량
1
포장 세부 사항
나무 상자, 주석 트렁크, 다른 내항성이 있는 포장
배달 시간
45-60일
지불 조건
T/T, L/C, Western Union
공급 능력
한 달에 50 세트
제품 설명

SMTCL 바닥 타입 E 힘 큰 스핀드 전력 큰 토크 CNC 바닥 밀링 및 boring 기계 0

제품 설명:

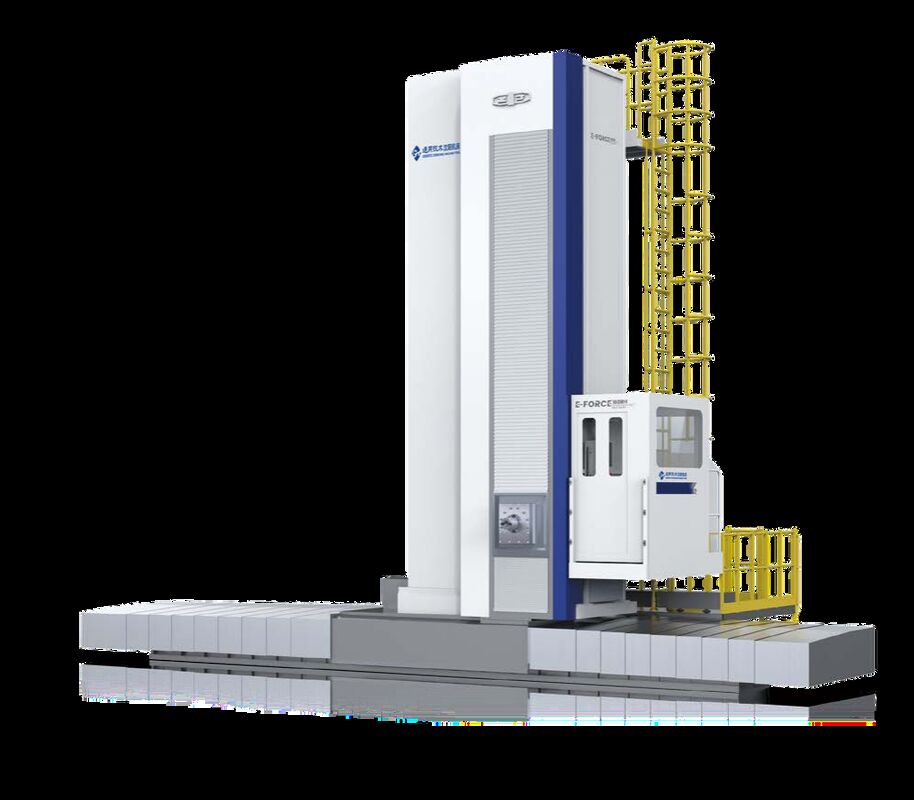

SMTCL 플로어 타입 E-Force 대형 스핀들 파워 대형 토크 CNC 플로어 밀링 및 보링 머신
대형 스핀들 파워와 대형 토크로 고효율을 제공하며, 중대형 부품 가공에 적합하며 풍력, 에너지, 감속기, 일반 기계 및 기타 산업 분야에서 사용됩니다.
구조적 특징:단일 칼럼 측면 매달기 박스 레이아웃으로, 칼럼은 본체 가이드 레일을 따라 수평으로 이동하고(X축 좌표), 헤드스톡은 칼럼 가이드 레일을 따라 수직으로 이동하며(Y축 좌표), 램은 헤드스톡 내에서 수평으로 이동하고(Z축 좌표), 스핀들은 램 내에서 이동합니다(W축 좌표).
기본 부품:고강도 주철 재료와 레진 샌드 공법으로 주조되었으며, 램은 고강도 연성 주철로 제작되었습니다.
스핀들 그룹:고속 및 대형 토크, 자체 제작 기어박스 포함, 고, 중, 저 3단 속도 변환.
가이드 레일:X축 및 Y축에는 폐쇄형 정압 가이드 레일이 장착되어 진동 저항 및 정확도 유지가 우수하며, Z축에는 롤링 요소와 강철 스트립 결합 가이드 레일이 장착되어 있으며, 정압 가이드 레일은 선택 사항입니다.
제품 특징:

고품질 기본 주물

SMTCL 바닥 타입 E 힘 큰 스핀드 전력 큰 토크 CNC 바닥 밀링 및 boring 기계 1

공작 기계의 본체, 슬라이딩 시트, 칼럼, 헤드스톡 및 기타 주물은 레진 샌드 성형 고강도 회주철로 제작되었습니다. 램 및

주 기어박스는 충격 흡수 및 강성이 우수한 고강도 연성 주철로 제작되었습니다.
엄격한 공정 관리 및 품질 검사
SMTCL 바닥 타입 E 힘 큰 스핀드 전력 큰 토크 CNC 바닥 밀링 및 boring 기계 2

엄격하고 포괄적인 품질 공정 관리, 138개 공정 검사 관리 항목, 전체 수용 테스트, 179개 검사 항목은 제품의 정확도에 대한 고표준 검사를 수행하여 제품 정확도의 안정성과 신뢰성을 보장합니다.

고정밀 및 고강성 램
램은 고강도 연성 주철로 제작되었으며, 이중 유압 실린더, 비례 밸브 및 CNC 제어 시스템으로 공동 보상됩니다.
SMTCL 바닥 타입 E 힘 큰 스핀드 전력 큰 토크 CNC 바닥 밀링 및 boring 기계 3

완전 폐쇄 루프 제어

각 축은 수입 그리드 자를 사용하여 완전 폐쇄 루프 제어를 수행하여 공작 기계의 위치 정확도를 향상시킵니다.
SMTCL 바닥 타입 E 힘 큰 스핀드 전력 큰 토크 CNC 바닥 밀링 및 boring 기계 4

제품 매개변수:

항목
SMTCL 바닥 타입 E 힘 큰 스핀드 전력 큰 토크 CNC 바닥 밀링 및 boring 기계 5
SMTCL 바닥 타입 E 힘 큰 스핀드 전력 큰 토크 CNC 바닥 밀링 및 boring 기계 6
단위
E-Force
160RH
스핀들200RH
스핀들스핀들 직경
mm
160
0.01
밀링 축 직경
mm
260
0.01
공구 핸들 사양
JT50
/BT50

JT60/BT60스핀들 회전 속도
r/min
10-1500(2000)
10-1250
최대
스핀들 토크
N·m6300/7600
8400/10000
스핀들 모터
출력
kW58/69
85/102
램 단면
mm
480×540
0.01
스트로크
X축
mm
0.01
0.01
Y축
mm
0.01
0.01
Z축
mm
0.01
0.01
이송 속도
이송 속도
0.01
0.01
이송 속도
이송 속도
X축
mm/min
0.01
6000
mm/min
mm/min
0.01
6000
mm/min
mm/min
0.01
6000
X축
X축
0.01
6000
X축
X축
mm/min
0.01
6000
mm/min
mm/min
0.01
6000
mm/min
mm/min
0.01
6000
실행 표준
실행 표준
0.01
6000
실행 표준
실행 표준
GB/T



X축
X축mm
0.01
0.01
Y축
mm
Y축
mm
0.01
0.01
mm
mm
0.01
0.01
실행 표준
실행 표준
0.01
0.01
실행 표준
실행 표준
GB/T 5289.2-2021


X축
mm
0.01
0.01
표준 구성:
표준 구성:
0.01
0.01
표준 구성:
표준 구성:
0.01
0.01
표준 구성:
표준 구성:
0.01
0.01
표준 구성:
표준 구성:
SIEMENS 828D 시스템
X/Y축 그리드 자
X/Y축 정압 가이드 레일
X축 강철 보호 풀 플레이트
수입 스핀들 베어링
스핀들 블로잉 기능
Z축 롤링 & 슬라이딩 결합 가이드 레일
공작 기계용 중앙 집중식 윤활 시스템
칼럼 아머 보호
헤드스톡과 함께 플랫폼 위/아래로 이동
수입 이송 감속기
정온 냉각 시스템
Y, Z, W축 수입 리드 스크류 및 베어링
X축 수입 랙;
단일 측면 체인형 칩 제거 장치
청정 에어건/워터건
선택적 구성:
SIEMENS ONE 시스템
Z축 정압 가이드 레일
Z축 그리드 자
W축 자기 그리드
CNC 로터리 워크벤치
수동/반자동/자동 밀링 헤드
페이스 헤드, 공구 매거진
부속 헤드의 자동 캡처 기능
램 열팽창 보상
스핀들 내부 냉각 시스템
그리드 자 블로잉
완전 폐쇄 루프 검사
완전 폐쇄 작업실
자동 리프팅 플랫폼
펌프 스테이션 오일 쿨러
3D 헤드 라이브러리
적응 제어
공구 부하 이상 감지
에너지 절약 패키지
플랫폼
