SMTCL 고 정밀 고 강도 금속 플랜지 절단 일반 톱니 CA6140a/1000mm 수동 톱니
제품 세부 정보
| 상표: | SMTCL | 제품명: | 수평 선반 기계 |
|---|---|---|---|
| 모델: | CA6140A/CA6150A | 최대. 침대 위의 스윙 직경: | Ø400/500mm |
| 크로스 슬라이드 위의 최대 스윙 직경: | Ø210/300mm | 최대. 공작물 길이: | 750/1000/1500/2000/3000mm |

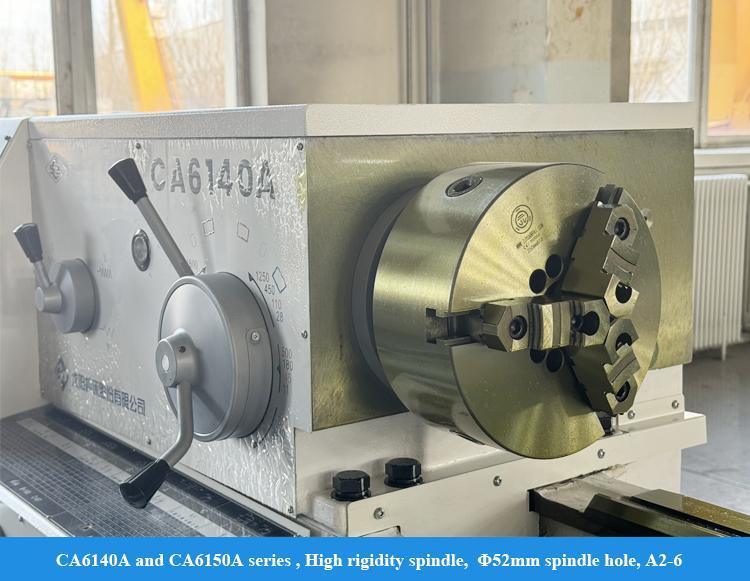

| 베드 폭: | 400mm | 스핀들 보어: | Ø52mm |
| 스핀들 속도 범위: | 11-1600rpm ((24속도) | ||
| 강조하다 |
고 정밀 고 강도,금속 플랜지 절단,SMTCL 수동 톱니 |
||
제품 설명
SMTCL 고 정밀 고 강도 금속 플랜지 절단 일반 톱니 CA6140a/1000mm 수동 톱니

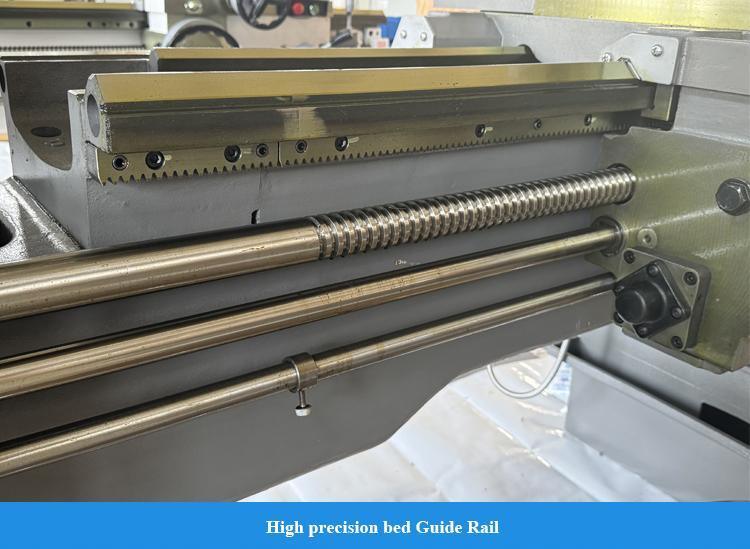

CA6140A일반 톱니바퀴 이 톱니바퀴는 내부 및 외부 실린더 표면, 피침 표면 및 다른 회전 표면을 돌리는 데 적합하며 모든 종류의 메트릭, 제국,모듈형 및 지름 피치 스레드, 그리고 뚫고 당겨 오일 굴곡 및 다른 작업을 할 수 있습니다. CA 시리즈 제품은, "A"모델을 기반으로, 여러 변형 제품을 도출합니다. 침대 일반 톱니보다 넓고, 높은 딱딱함,가이드레일 표면이 꺼져, 내구성 있고 마모 저항성
- 소설 출연기계 도구의 외관 디자인은 성숙한 기계 구조에 인체공학적 개념을 통합, 작동을 향상, 눈에 띄는 빨간색과 회색 스탬핑 부품을 사용합니다.그리고 전체적인 모습은 아름답습니다..
- 전체 사양CA 시리즈 제품은 완전한 사양과 광범위한 범주를 가지고 있습니다. 직선 베드 턴, 샐러드 베드 턴 및 큰 구멍 턴을 포함합니다.
- 완전 함수CA 시리즈 톱니바퀴는 다양한 재료 끝, 내부 및 외부 E1 기둥, 코너 및 다른 회전 표면 회전 가공을 수 있습니다.모듈형, 지름 피치 스레드. 또한, 드릴링, 헤어핀 구멍, 기름 총을 당기는 다른 작업은 또한 쉽게 자격을 얻을 수 있습니다.

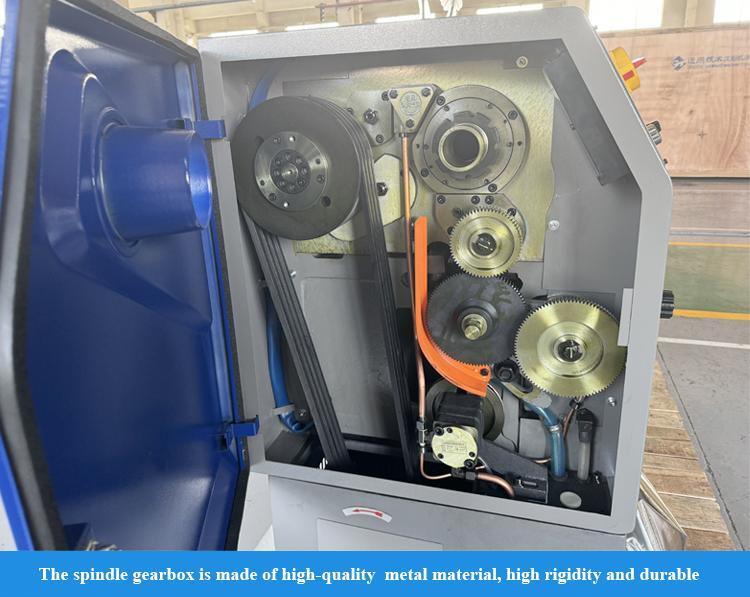

- 뛰어난 성능40A 시리즈 일반 톱니에는 큰 지름의 스핀드 앞 베어링이 장착되어 있으며 유사한 제품보다 더 넓은 베드 스펜이 있습니다.더 높은 구조적 차이를 달성하고 새로운 수준의 성능을 달성.
| 항목 | 단위 | CA6140A/ CA6240A | CA6150A/CA6250A | |
| 맥스, 침대 위에 눕혀 | mm | 400 | 500 | |
| 마크스.차고 위에 다이어그램을 바꿉니다. | mm | 210 | 300 | |
| 최대 스윙 디아 틈 / 틈의 너비 | mm | 630*210 | 720*210 | |
| 작업 조각의 최대 길이가 | mm | 750/650;1000/900;1500/1400;2000/1900 | ||
| 침대의 너비 / 단단함 mm | mm | 400, Rc52 | ||

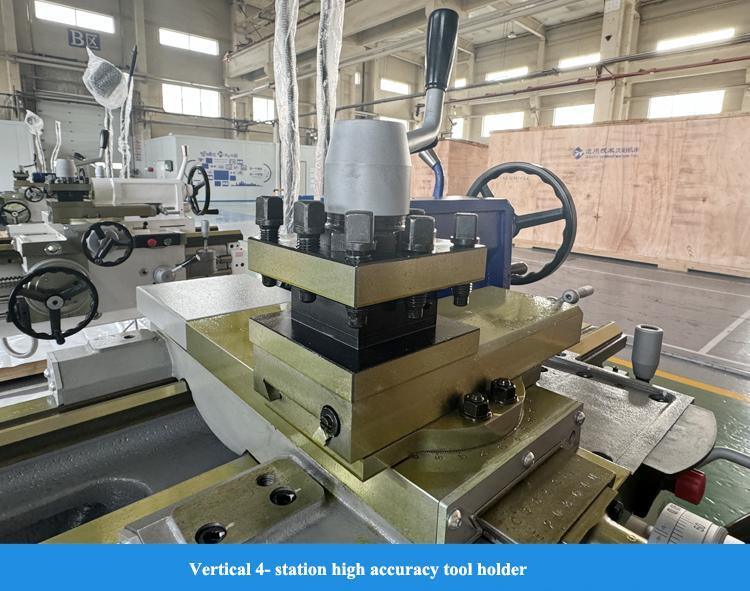

| 턴 도구 부문 | mm | 25x25 | ||
| 스핀드 속도 범위 | r/min | 11-1600 ((24) | ||
| 스핀들 뚫고 코 | mm | 52 A6 | ||
| 스핀드 코의 톱니 | 모스 6# | |||
| 길쭉한 먹이 범위 | 표준 | mm/r | 0.08-159 | 0.08-159 |
| 소식품 | mm/r | 00.028-0.054 | 00.028-0.054 | |
| 먹이를 늘려 | mm/r | 1.71-6.33 | 1.71-6.33 | |
| 크로스 피드 범위 | 표준 | mm/r | 00.04-0.79 | 00.04-0.79 |
| 소식품 | mm/r | 00.014-0.027 | 00.014-0.027 | |
| 먹이를 늘려 | mm/r | 0.86-316 | 0.86-316 | |
| 크로스 슬라이드 / 톱 타워 이동 | mm | 320/140 | ||
| 복합 슬라이드의 회전 각도 | 학위 | ±90 | ||
| 급행용 차량 | m/min | 4 | ||
| 크로스 슬라이드의 빠른 이동 | m/min | 2 | ||

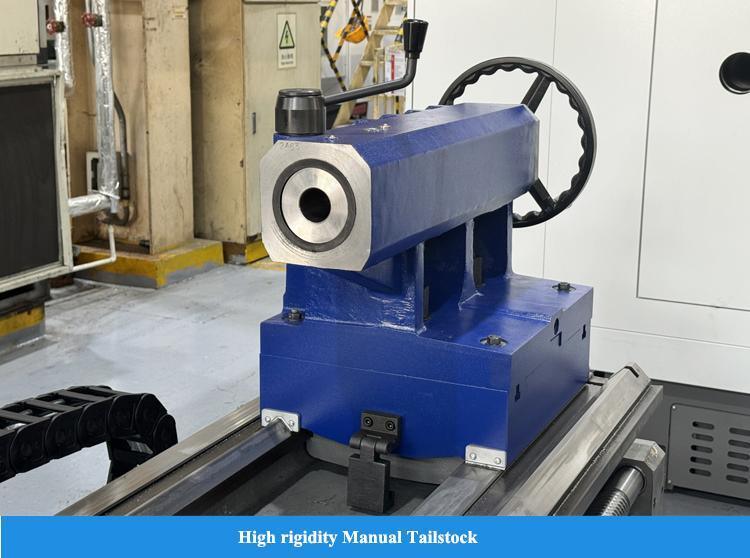

| 꼬리 스핀드의 이동 | mm | 150 | ||
| 꼬리 스핀들 지름 | mm | 75 | ||
| 꼬리 스핀드 톱니 | 모스 5# | |||
| 메트릭 스레드 (종) | mm | 1-192 ((44) | ||
| 휘트워스 실 (Whitwhorth thread) | 1개 | 2-24(21) | ||
| 모듈형 실 (종) | mm | 0.25-48 ((39) | ||
| 직경 피치 (종) | D.P. | 1-96(37) | ||
| 주 엔진 | kW | 7.5 | ||
| 기계의 새로운 무게 | 750mm | 1kg | 1990 | |
| 1000mm | 1kg | 2070 | 2140 | |
| 1500mm | 1kg | 2220 | 2290 | |
| 2000mm | 1kg | 2570 | 2640 | |
| 전체 차원 (L*W*H) | 750mm | mm | 2418*1000*1267 | |
| 1000mm | mm | 2668*1000*1267 | 2668*1037*1312 | |
| 1500mm | mm | 3168*1000*1267 | 3168*1037*1312 | |
| 2000mm | mm | 3668*1000*1267 | 3668*1037*1312 | |
|
CA6140A 및 CA6240A 표준 구성: 스핀들 듀어 다이어 :Φ 52mm 1스핀드 코 타입:A6 2턱: Φ 250mm 3 턱 턱 3테이프: 모스 5 4- 죽은 중앙 5작동등 6기름 총 7도구 상자 8조정 가능한 철 패드 |
CA6140A 및 CA6240A 선택적 구성: 1. Φ 315mm 수동 3턱 턱 2. Φ 250mm 수동 4 척 3. Φ 315mm 수동 4턱 턱 4안정적인 휴식 Φ 20- Φ125mm 5. 안정적인 휴식 Φ100-Φ205mm 6. 휴식을 따라 Φ20-Φ80mm 7중추 모스 5 또는 모스 4 8턱 보호 9후면 칩 화면 10디지털 디스플레이 |
|
CA6150A 및 CA6250A 표준 구성: 스핀들 듀어 다이어 :Φ 52mm 1스핀드 코 타입:A6 2턱: Φ 250mm 3 턱 턱 3테이프: 모스 5 4- 죽은 중앙 5작동등 6기름 총 7도구 상자 8조정 가능한 철 패드 |
CA6150A 및 CA6250A 선택적 구성: 1. Φ 315mm 수동 3턱 턱 2. Φ 400mm 수동 4턱 픽 3. Φ 250mm 수동 4 척 4. Φ 315mm 수동 4턱 턱 5. Φ 400mm 수동 4턱 픽 6안정적인 휴식 Φ 20- Φ125mm 7. 안정적인 휴식 Φ125-Φ250mm 8. 휴식을 따라 Φ20-Φ80mm 9중추 모스 5 또는 모스 4 10턱 보호 11후면 칩 화면 12디지털 디스플레이 |
고품질의 기계를 받을 수 있도록
- 모든 부품이 검사되어야 합니다.
- 100개 이상의 생산 과정 제어
- 200개 이상의 검사 항목
- 각 기계의 샘플 처리
- 출산 전 72시간 시험 실행
- 최고 품질 감각, 고객의 요청은 우선입니다
- 30 년 + R & D 역사, 회사는 1993 년에 설립되었습니다
- 연구 및 설계 능력을 가진 첨단 기술 제조업체
- 안정적이고 성숙한 공급 시스템
- 젊은 영업 및 엔지니어 인스턴트 서비스 (24시간 온라인)
- 에르고노믹과 간편한 유지 보수에 따라 메커니즘의 업그레이드
- 우리의 구조 설계 원칙: 간편한 유지 및 설치, 낮은 유지 보수 비용, 생산에 영향을 미치지 않습니다
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
