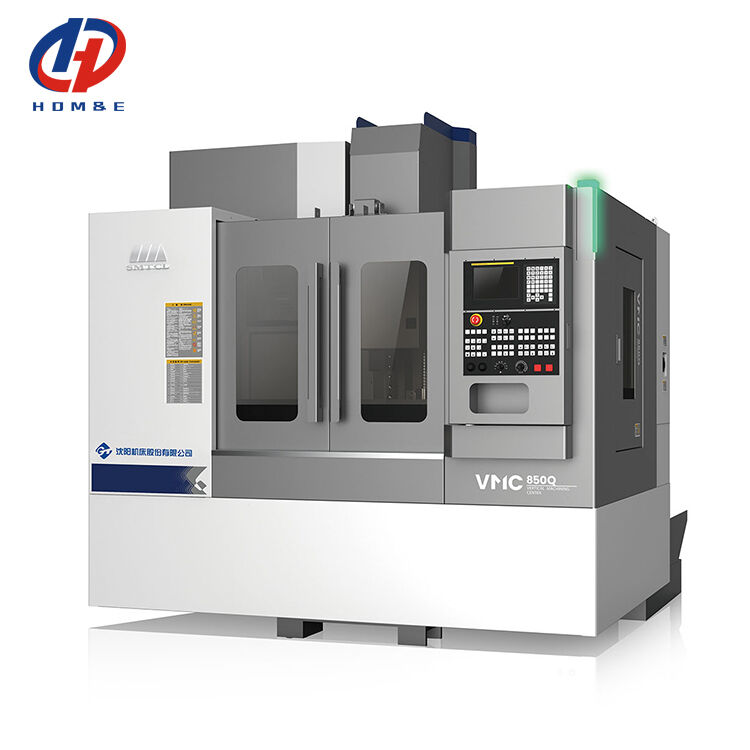

SMTCL FANUC 10000rpm Y축 이동 거리 550mm VMC850Q 4축 터릿 장착 수직 머시닝 센터
제품 세부 정보
| 유형:: | 수직의 | CNC 제어 시스템:: | 화낙, 지멘스 |
|---|---|---|---|
| 이송 속도(mm/분):: | 1 - 10000mm/분 | 위치 정확도(mm)u:: | 0.006 |
| 반복성(X/Y/Z)(mm):: | 0.004 | 스핀들 모터 전력(kW):: | 11/15 |
| 도구 매거진 용량:: | 24 | 테이블 크기(L×W): | 1000x500mm |
| 브랜드 이름:: | SYMG, SMTCL | X축 이동: | 850mm |
| Y축 이동: | 550mm | Z 축 이동: | 540mm |
| 강조하다 |
FANUC 10000rpm,Y축 이동 거리 550mm,터릿 장착 4축 수직 머시닝 센터 |
||
제품 설명
주요 기술 파라미터
| 항목 | 단위 | VMC850Q-A | |
|---|---|---|---|
| 용량 | X축 이동 거리 | mm | 850 |
| Y축 이동 거리 | mm | 550 | |
| Z축 이동 거리 | mm | 540 | |
| 스핀들 노즈에서 테이블 표면까지 | mm | 120-660 | |
| 스핀들 노즈에서 컬럼 표면까지 | mm | 640 | |
| 워크테이블 | 테이블 크기 (L x W) | mm | 1000x500 |
| 테이블 최대 하중 | kg | 600 | |
| T-슬롯 크기 | mm | 18x5 | |
| 스핀들 | 스핀들 속도 | rpm | 10000 |
| 스핀들 테이퍼/스핀들 섕크 | mm | 7/24 테이퍼 | |
| BT40 | |||
| 스핀들 모터 | kw | 11/15 | |
| 최대 출력 토크 | N.m | 52.5/95.5 | |
| 스핀들 구동 방식 | 동기 기어 벨트 | ||
| 이송 속도 | X,Y,Z 급속 이송 | M/min | 48/48/48 |
| 최대 절삭 이송 속도 | M/min | 20 | |
| A.T.C | 공구 저장 용량 | 개 | 암 타입 24 |
| 최대 공구 직경 | mm | 150(80) | |
| 최대 공구 길이 | mm | 300 | |
| 공구 교환 시간 (T-T) | 초 | 2.5 | |
| 정밀도 | 위치 결정 정밀도 X/Y/Z | mm | 0.008/0.006/0.006 |
| 반복 위치 결정 정밀도 X/Y/Z | mm | 0.005/0.004/0.004 | |
| 기타 | 전체 치수 (L x W x H) | mm | 2940x3450x3050 |
| 순수 기계 중량 | kg | 5100 | |
| 총 전력 요구량 | KVA | 18 | |
- FANUC OI-MF TYPE(5)β 제어 시스템
- 10000 RPM 스핀들, 벨트 구동
- 24 디스크 매니퓰레이터 공구 매거진
- 물 탱크 + 베드 플러싱 칩
- 클린 에어 건, 작업등, 경고등
- Fanuc Oi-MF TAPE(l)β 시스템
- Fanuc Oi-MF TAPE(l)α 시스템
- Siemens 828D CNC 시스템
- 직결식 12000 RPM 기계 스핀들
- 16000 RPM, 24000 모터라이즈드 스핀들
- 4축 터렛
- 내부 냉각 2MPa, 3MPa, 5MPa, 7MPa
- 오일-물 분리기
- 체인 칩 제거기
- 클린 워터 건
- 공구 및 공작물 검사
- 자동 도어
- 안전 도어 잠금 장치
- 전기 캐비닛 및 에어컨
기계의 정밀도는 공작기계 위치 결정 정밀도 및 반복 위치 결정 정밀도 GB/T18400.2-2010 및 GB/T18400.4-2010 검사 표준을 준수합니다.
| 검사 항목 | 공장 표준 | |
|---|---|---|
| 가공 정밀도 | IT6 | |
| 위치 결정 정밀도 | X축 (mm) | 0.008 |
| Y축 (mm) | 0.006 | |
| Z축 (mm) | 0.006 | |
| 반복 위치 결정 정밀도 | X축 (mm) | 0.005 |
| Y축 (mm) | 0.004 | |
| Z축 (mm) | 0.004 | |
공작기계의 주요 구성 및 구매 부품 목록
| 항목 | 사양 | 브랜드 | 비고 |
|---|---|---|---|

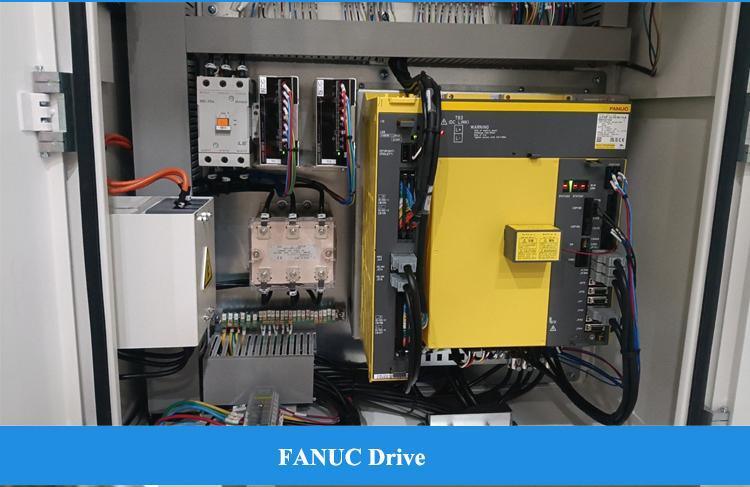

| CNC 시스템 | FANUC Oi-MF PLUS TYPE(5) | FANUC | |
| 주 모터 | βiI 8/12000-B | FANUC | |
| X축 모터 | βiSc 12/3000-B | FANUC | |
| Y축 모터 | βiSc 12/3000-B | FANUC | |
| Z축 모터 | βiS 22B/3000-B | FANUC | |
| X축 나사 베어링 | 30x62x15 | NSK/FAG/NACHI/NTN | |
| Y축 나사 베어링 | 30x62x15 | NSK/FAG/NACHI/NTN | |
| Z축 나사 베어링 | 30x62x15 | NSK/FAG/NACHI/NTN | |

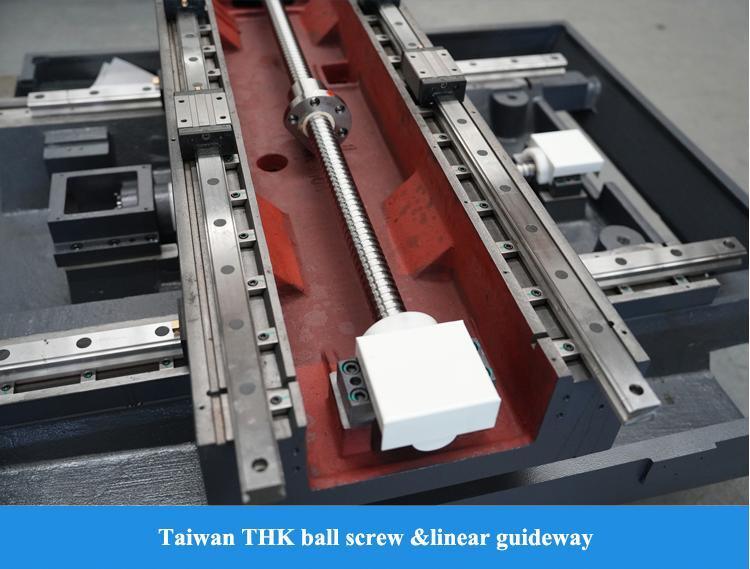

| X축 볼 스크류 | φ40x16,C3 | THK/PMI/HIWN | |
| Y축 볼 스크류 | φ40x16,C3 | THK/PMI/HIWN | |
| Z축 볼 스크류 | φ40x16,C3 | THK/PMI/HIWN | |
| X축 가이드 레일 | 35 | THK/REXROTH/PMI/HIWN | |
| Y축 가이드 레일 | 45 | THK/REXROTH/PMI/HIWN | |
| Z축 가이드 레일 | 45 | THK/REXROTH/PMI/HIWN |
- 최고 품질 감각, 고객의 요구가 최우선
- 30년 이상의 R&D 역사, 1993년 설립
- 연구 개발 능력을 갖춘 첨단 제조업체
- 안정적이고 성숙한 공급 시스템
- 신속한 서비스 (24시간 온라인)를 위한 젊고 활동적인 영업 및 엔지니어 팀
- 인간 공학 및 쉬운 유지 보수를 위한 메커니즘 업그레이드
- 당사의 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
방문을 환영합니다!
상하이 HD M&E Tech Co., Ltd는 중국 상하이에 위치하고 있습니다. CNC 선반, 수직 머시닝 센터, 수평 머시닝 센터, 갠트리 머시닝 센터, 5축 머시닝 센터, 터닝-밀링 센터 및 기타 다양한 CNC 장비를 전문으로 합니다. 200가지 이상의 공작 기계를 보유하고 있습니다. 제품의 품질과 기술은 국제 선진 수준에 도달했습니다.
당사 공장은 80년 이상의 공작 기계 제조 역사를 가지고 있습니다. 최초의 선반, 드릴링 머신, 보링 머신이 모두 이곳에서 탄생했습니다. 중국 공작 기계 산업의 선두 주자이자 중국 최대의 공작 기계 제조업체 중 하나입니다. 공작 기계 제품은 자동차, 항공, 신에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자, 금형 등 다양한 산업을 포괄합니다. 우리는 전 세계 고객에게 선도적인 기술, 고품질 및 우수한 서비스를 갖춘 공작 기계를 제공하는 사명을 가지고 있습니다!
저희는 제조 회사입니다.
CNC 선반, CNC 밀링 머신, 수직 머시닝 센터, 일반 선반, 드릴링 머신, 방사형 드릴링 머신 등 모든 종류의 기계를 전문으로 합니다.
네, 효율성을 높이기 위해 고객에게 스마트 CNC 솔루션을 제공합니다.
12개월 동안 결함이 있는 것으로 판명된 부품에 대해 교체를 제공합니다.
기계의 선하증권 날짜부터 시작됩니다.
사전 판매: 맞춤형 솔루션, 계획 및 설계; 일대일 서비스
판매 후: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 연동
개발, 설계, 제조, 조립의 전체 생산 공정에서 제품은
완전한 생산 체인을 갖춘 공장 간에 이루어지므로 가장 신뢰할 수 있는 보증입니다.
이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 구매자의 일정에 따라 기계 및 전기 엔지니어를 파견하여 설치할 수 있습니다. 이 모든 것은 계약에 명시되고 인용될 수 있습니다. 판매자는 해외로 나가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력할 것입니다.
T/T 주문 시 30% 초기 결제, 선적 전 70% 잔금 결제. 취소 불가능한 신용장 (at sight)
제품 하이라이트
SMTCL FANUC 10000rpm Y축 이동 거리 550mm VMC850Q 4축 수직 머시닝 센터 (터렛 포함) 독자적으로 개발된 범용 장비로 X/Y/Z축 스트로크는 850x550x540mm이며, 스핀들 속도는 최대 10,000rpm, 높은 위치 결정 정밀도를 자랑합니다. "헤링본" 컬럼과 열 대칭 구조를 채택하고 FANUC 시스템과 결합되었습니다. 한 번의 클램핑으로 밀링, 드릴링, 보링과 같은 다중 공정 작업을 완료할 수 있어 자동차-오토바이 및 금형 분야에 적합하며 높은 효율성과 안정성을 제공합니다. 제품 상세 정보: 제품 ...
